Les points à vérifier avant et après le montage
- Le type de faisceau compte autant que le branchement. Sur un véhicule multiplexé, un boîtier dédié évite bien des erreurs.
- Le coffre est la zone logique d’intervention. On y trouve les connecteurs des feux arrière et un passage de câble plus propre.

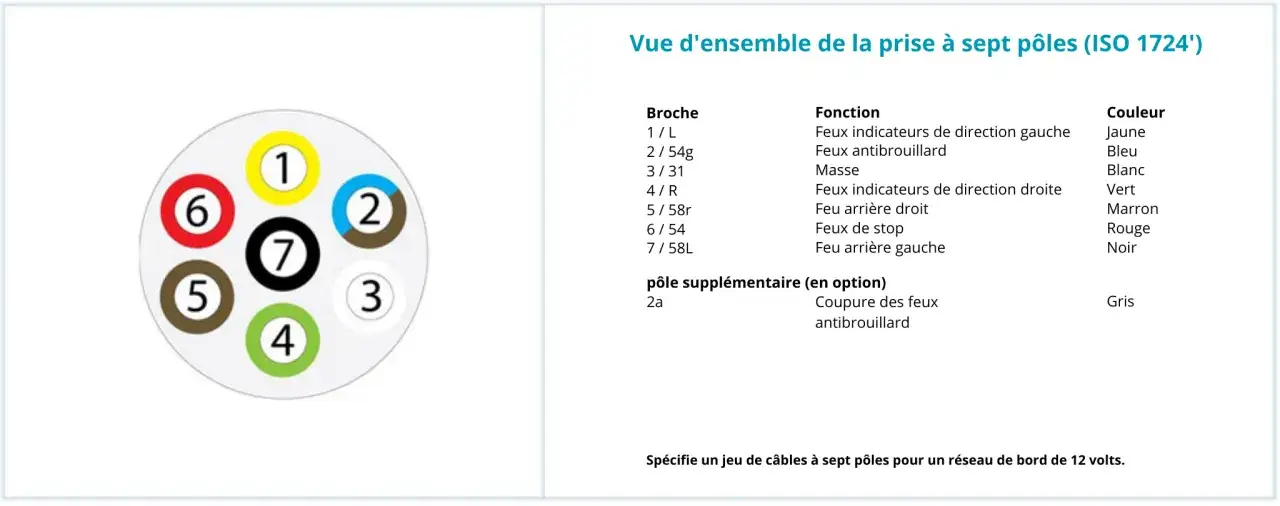

- Le 7 broches couvre l’éclairage de base. Le 13 broches devient pertinent dès qu’il faut du recul ou du 12 V.
- Le schéma du kit prime sur les couleurs des fils. Les coloris varient selon les marques et les années.
- Un bon test final vaut autant que le montage. Clignotants, stop, position, anti-brouillard et masse doivent être contrôlés sous charge.
Pourquoi le raccordement se fait presque toujours au coffre
Le faisceau d’attelage se branche le plus souvent à proximité des feux arrière parce que c’est là que les fonctions utiles sont déjà disponibles: clignotants, feux de position, stop, antibrouillard arrière et parfois marche arrière. En pratique, cela permet de réduire la longueur des câbles, de limiter les pertes et de garder un montage plus propre qu’un trajet depuis la batterie jusqu’au pare-chocs arrière.
Sur les voitures récentes, la logique est encore plus nette. Les feux arrière ne sont pas seulement des ampoules “à reprendre”; ils sont souvent surveillés par le calculateur. C’est pour cela qu’un simple repiquage direct peut fonctionner sur une ancienne voiture, mais devenir source de défauts sur un modèle multiplexé. Le multiplexage, c’est le fait de faire circuler plusieurs informations électriques sur un réseau commun plutôt que sur des fils isolés uniquement dédiés à chaque fonction.
Autrement dit, on ne cherche pas seulement une tension: on cherche une manière de prélever le signal sans perturber le reste. C’est la raison pour laquelle je commence toujours par identifier le type de véhicule avant de parler pince, cosse ou relais. Une fois ce point clair, le choix du faisceau devient beaucoup plus simple.
Choisir le bon faisceau avant de toucher aux fils
En 2026, le marché français reste très lisible: les faisceaux universels sont moins chers, mais les faisceaux spécifiques ou multiplexés offrent un résultat plus sûr sur les véhicules modernes. Le bon choix dépend surtout de trois choses: le type de remorque ou de porte-vélos, la présence éventuelle d’un feu de recul et le niveau d’électronique de la voiture.
| Type de faisceau | Quand je le recommande | Ce qu’il apporte | Limites | Budget kit courant |
|---|---|---|---|---|
| Universel 7 broches | Remorque légère, porte-vélos simple, véhicule ancien | Éclairage de base, montage accessible | Pas de 12 V permanent, pas de recul, pas idéal sur véhicule multiplexé | Environ 20 à 40 € |
| Universel 13 broches | Usage plus polyvalent, besoin de marche arrière ou de fonctions supplémentaires | Davantage de fonctions, meilleure évolutivité | Peut rester insuffisant sans module adapté sur une voiture moderne | Environ 35 à 150 € |
| Spécifique 7 broches | Voiture multiplexée, usage simple, priorité à la fiabilité | Connectique prévue pour le modèle, moins d’erreurs de branchement | Fonctions limitées au strict nécessaire | Environ 85 à 120 € |
| Spécifique 13 broches | Caravane, porte-vélos récent, besoin de recul ou d’alimentation | Le plus complet, compatible avec les besoins modernes | Plus cher et parfois plus long à installer | Environ 100 à 210 € |
Si je dois faire simple, je retiens ceci: 7 broches pour le basique, 13 broches pour le polyvalent, spécifique pour l’électronique moderne. Et si vous faites poser l’ensemble attelage + faisceau en atelier, les forfaits observés en France démarrent souvent autour de 370 à 400 €, avec des montants nettement plus élevés sur les montages complexes ou les véhicules premium.
Ce tri initial évite la plupart des mauvaises surprises. Justement, la préparation du véhicule est le moment où l’on sécurise le montage avant de passer au raccordement lui-même.
Préparer le véhicule et repérer les fonctions lumineuses
Je conseille de préparer l’intervention comme un vrai petit chantier électrique. Cela prend quelques minutes, mais c’est ce qui évite les erreurs de masse, les connecteurs mal remis et les courts-circuits bêtes.
- Débranchez la batterie. Sur les véhicules thermiques comme sur les hybrides, on coupe l’alimentation avant de toucher aux faisceaux.
- Sauvegardez les réglages utiles. Sur certains modèles, l’autoradio, la position du siège ou d’autres paramètres peuvent être perdus.
- Préparez le bon outillage. Multimètre ou testeur faible consommation, jeu de douilles, tournevis, pinces, gaine thermo, ruban tissé et colliers.
- Notez les fonctions à repérer. Clignotant gauche et droit, stop, feux de position, antibrouillard arrière et, selon le kit, feu de recul.
- Vérifiez l’accès aux optiques. Sur beaucoup de voitures, il faut déposer une garniture de coffre ou un cache latéral pour travailler proprement.
Un point important: je ne me fie pas aveuglément aux couleurs des fils. Les teintes changent selon les constructeurs, les millésimes et parfois même la finition. Le schéma fourni avec le faisceau reste la référence, et un contrôle au multimètre me semble plus fiable qu’un branchement “au feeling”, surtout sur un véhicule multiplexé.
Une fois ce repérage fait, le raccordement aux feux arrière devient un exercice méthodique plutôt qu’une opération hasardeuse.
Raccorder le faisceau aux feux arrière sans improviser
Identifier les bons points de reprise
J’ouvre d’abord les caches du coffre pour accéder au dos des optiques. Le but est de localiser les signaux utiles sans couper inutilement le faisceau d’origine. Sur un kit spécifique, les connecteurs sont souvent prévus pour venir se brancher en dérivation sur les prises déjà présentes. Sur un kit universel, on peut devoir repiquer les fils correspondant aux fonctions lumineuses.
Réaliser un raccord propre
Quand je dois faire une dérivation, je privilégie une connexion nette et isolée: cosse adaptée, sertissage correct ou solution prévue par le fabricant, puis protection avec gaine ou ruban textile. Je garde en tête qu’un mauvais contact finit presque toujours par se voir sur la remorque: clignotant capricieux, masse aléatoire ou feu qui s’allume seulement quand on bouge le faisceau.
La masse mérite une attention particulière. La masse, c’est le retour électrique vers le châssis; si elle est mal fixée ou oxydée, tout le montage devient instable. Je nettoie donc le point de fixation, je serre correctement et je vérifie qu’il n’y a ni peinture épaisse ni corrosion entre la cosse et la tôle.
Passer le câble et protéger le trajet
Je fais ensuite passer le câble par les passe-fils d’origine dès que c’est possible. C’est plus propre, plus étanche et moins agressif pour la carrosserie qu’un perçage improvisé. Le faisceau doit rester à l’écart de l’échappement, des bords coupants et des pièces mobiles du hayon ou de la suspension.
Lire aussi : Camion sans rétroviseur - Vraiment autorisé en France ?
Refermer sans pincer et tester une première fois
Avant de tout remonter, je laisse un peu de jeu au bon endroit, juste assez pour éviter qu’un câble soit tendu quand le coffre s’ouvre ou se ferme. Ensuite, je remets sous tension et je fais un premier contrôle à vide. Si une fonction ne répond pas immédiatement, je corrige tout de suite: c’est beaucoup plus simple à ce stade que coffre refermé et garnitures remontées.
Ce raccordement reste direct sur une voiture simple, mais il change de nature dès qu’on entre dans le monde des LED et du multiplexage.
Ce que changent les véhicules multiplexés, les LED et les hybrides
Sur les véhicules multiplexés, le faisceau d’attelage ne doit pas se comporter comme un simple vol d’électricité. Il faut souvent un boîtier de commande qui lit les informations du véhicule et pilote la prise remorque sans surcharger les circuits des feux arrière. C’est ce boîtier qui évite bien des messages d’erreur au tableau de bord et qui protège l’électronique d’origine.Les optiques à LED demandent elles aussi de la prudence. La consommation étant plus faible, un branchement mal adapté peut être interprété comme une ampoule grillée ou créer une fonction erratique. Je recommande alors un faisceau explicitement compatible LED et véhicule multiplexé, plutôt qu’une solution “presque compatible”.
Sur les hybrides et les électriques, je suis encore plus strict sur la sécurité: batterie déconnectée, procédure du constructeur respectée et, si le kit le demande, recours à un professionnel habitué à ce type d’intervention. Le risque n’est pas théorique, parce qu’on travaille à proximité de réseaux qui n’ont rien à voir avec un simple éclairage 12 V classique.
Un autre détail qui surprend souvent: sur beaucoup de kits 13 broches bien conçus, le feu antibrouillard arrière du véhicule tracteur se coupe quand la remorque est branchée. C’est normal; cela évite d’éblouir inutilement et améliore la lisibilité de l’ensemble. Ce genre de comportement montre justement pourquoi le module de gestion n’est pas un gadget, mais une vraie pièce de sécurité.
Une fois cette logique comprise, il reste l’étape que je considère comme non négociable: le contrôle final. C’est là que l’on sépare un bon montage d’un montage seulement “qui semble marcher”.
Tester l’installation et corriger les défauts courants
Je teste toujours l’ensemble avec une remorque branchée ou, à défaut, avec un banc de test adapté aux charges. Un simple essai visuel ne suffit pas toujours, surtout si le véhicule surveille l’intensité ou si la remorque est équipée de LED.
| Symptôme | Cause probable | Correction la plus logique |
|---|---|---|
| Clignotant rapide | Masse insuffisante, mauvais repiquage ou charge mal lue | Revoir la masse, contrôler le schéma, vérifier le module |
| Message d’ampoule défectueuse | Faisceau non adapté au véhicule multiplexé | Passer sur un kit spécifique ou recoder si le constructeur le prévoit |
| Feux de position faibles ou intermittents | Connexion mal sertie ou oxydée | Refaire le raccord et protéger l’ensemble de l’humidité |
| Feu de recul absent | Faisceau 7 broches ou 13 broches sans fonction recul | Choisir un 13 broches adapté si cette fonction est nécessaire |
| Antibrouillard arrière du véhicule toujours actif | Module absent, mal câblé ou non reconnu | Contrôler le boîtier et la compatibilité du kit |
Je vérifie ensuite chaque fonction dans cet ordre: veilleuses, clignotant gauche, clignotant droit, stop, antibrouillard, marche arrière, puis masse. Cet ordre permet de repérer vite si le défaut vient d’un fil précis ou d’un problème général d’alimentation. Si une seule fonction manque, je cherche d’abord la connexion dédiée; si plusieurs fonctions sont aléatoires, je suspecte plutôt la masse ou le module.
Quand tout est bon, il reste à sécuriser le montage dans la durée. C’est une étape qu’on néglige trop souvent, alors qu’elle fait la différence sur la route et pendant l’hiver.
Les détails qui évitent de tout redémonter dans six mois
Mon réflexe est simple: je fixe le faisceau de manière à ce qu’il ne puisse ni frotter ni se tendre. Un câble qui bouge finit par s’user, surtout à proximité du hayon, du plancher de coffre ou de l’échappement. Je préfère aussi une protection supplémentaire dans les zones exposées à l’humidité, avec gaine, ruban tissé et passage bien étanchéifié.
- Je laisse un peu de marge de service. Assez pour démonter un feu arrière sans arracher le faisceau.
- Je n’utilise pas d’adaptateur en permanence. Il doit rester une solution ponctuelle, pas un montage de fortune qui traîne derrière la voiture.
- Je contrôle à nouveau après quelques trajets. Un serrage qui a tenu à l’atelier peut bouger après vibrations et ouverture du coffre.
- Je garde le schéma du kit avec le véhicule. C’est précieux au prochain démontage ou en cas de panne.
Si je devais résumer l’approche la plus fiable, je dirais ceci: choisir un faisceau adapté au véhicule, travailler au plus près des feux arrière sans abîmer l’origine, tester sous charge, puis soigner la fixation finale. C’est cette méthode qui transforme un branchement d’attelage en montage propre, durable et réellement utile sur la route.
