Raccorder un faisceau de remorque à 5 fils sur une prise 7 broches demande surtout de bien répartir les fonctions et de ne pas confondre couleur de fil et fonction électrique. Je vais vous montrer le schéma utile, la méthode de branchement, les erreurs qui reviennent le plus souvent et le moment où il vaut mieux passer à une solution plus complète. Sur ce genre de montage, la masse et la logique des feux comptent autant que le nombre de fils.
Les points à retenir avant de toucher aux fils
- Une prise 7 broches ISO 1724 couvre l’éclairage de base, pas les usages avancés d’une caravane.
- Avec 5 fils, on garde en général clignotant gauche, clignotant droit, stop, masse et feux de position.
- Les couleurs standard existent, mais sur une remorque ancienne il faut toujours vérifier au testeur.
- La masse mal serrée est la cause la plus fréquente de panne, de clignotement faible ou de feux capricieux.
- Un adaptateur ne crée pas des fonctions absentes: il faut un faisceau plus riche pour le recul ou l’alimentation auxiliaire.
Ce que permet vraiment un câblage 5 fils sur une prise 7 broches
Je pars d’un principe simple: sur une petite remorque, un porte-vélos ou un chariot léger, un montage à 5 fils suffit souvent pour rouler en sécurité tant que les fonctions essentielles sont présentes. La prise 7 broches sert alors d’interface, mais toutes ses broches ne sont pas forcément exploitées.
En pratique, un faisceau 5 fils sur une prise 7 broches couvre surtout les clignotants, les feux stop, la masse et les feux de position. Les deux fonctions qui sautent le plus souvent sont le feu antibrouillard et, selon le montage, un éclairage séparé de position droite. C’est normal sur beaucoup de remorques anciennes ou simples, mais ce n’est pas suffisant si vous tractez une caravane ou un ensemble qui demande des fonctions plus complètes.
La vraie question n’est donc pas “combien de broches reste-t-il libres ?”, mais “quelles fonctions mon élément tracté doit-il réellement avoir ?”. C’est ce tri qui évite les montages bricolés et les prises qui fonctionnent une fois sur deux. Passons maintenant au schéma concret, car c’est là que les erreurs se jouent.
Le schéma de branchement à retenir

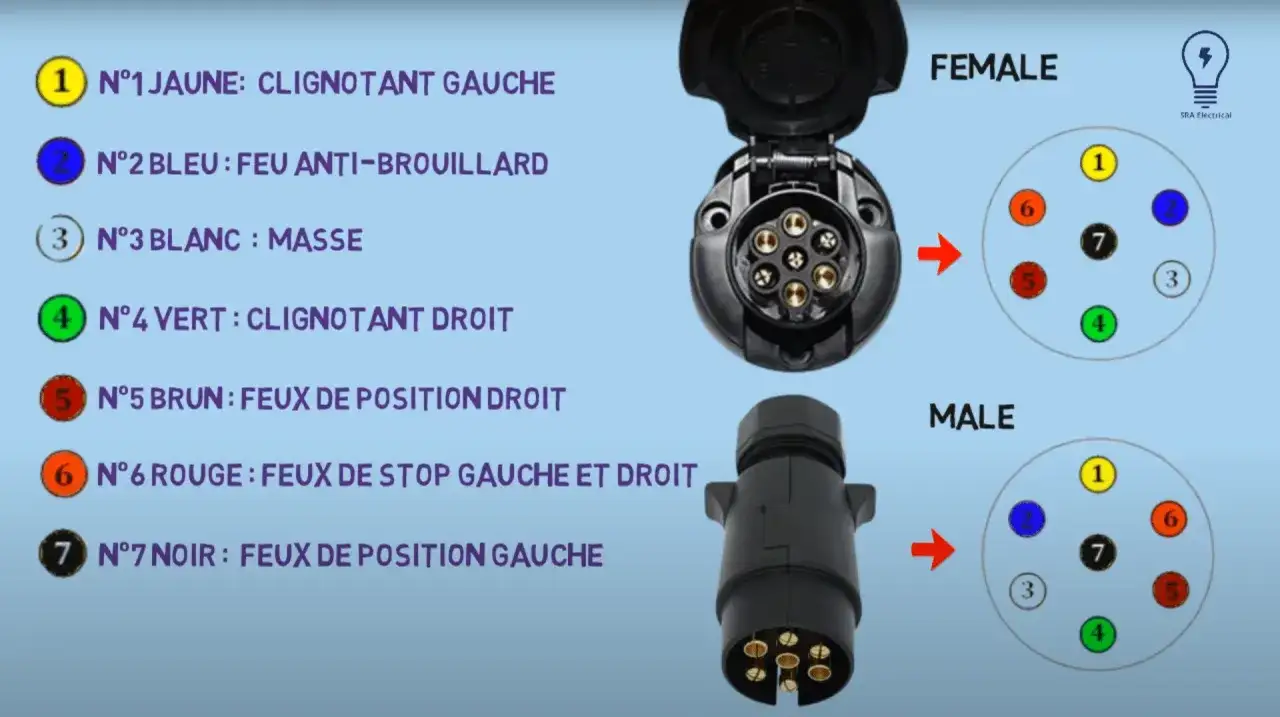

Voici le repère que j’utilise comme base sur une prise 7 broches de type ISO 1724. Les couleurs indiquées sont les plus courantes, pas une garantie absolue: sur un faisceau ancien, je contrôle toujours avec un multimètre ou un testeur 12 V avant de serrer définitivement.
| Broche | Fonction ISO 1724 | Couleur la plus courante | Usage dans un montage 5 fils |
|---|---|---|---|
| 1 | Clignotant gauche | Jaune | Oui |
| 2 | Feu antibrouillard | Bleu | Souvent non câblé sur une remorque simple |
| 3 | Masse | Blanc | Oui, et c’est la ligne à soigner en priorité |
| 4 | Clignotant droit | Vert | Oui |
| 5 | Feu de position droit | Marron | Souvent laissé libre dans un montage 5 fils classique |
| 6 | Feux stop | Rouge | Oui |
| 7 | Feu de position gauche | Noir | Oui, souvent utilisé comme alimentation commune des veilleuses arrière |
Dans un montage 5 fils classique, la logique la plus fréquente consiste à utiliser la broche 7 pour alimenter les feux de position arrière, puis à répartir cette alimentation côté remorque vers les deux blocs optiques et la plaque. Les broches 2 et 5 restent alors libres, sauf si votre remorque possède un feu antibrouillard séparé ou un câblage plus ancien avec une logique particulière.
Le point à retenir est simple: on branche par fonction, pas par couleur seule. Une fois ce repère posé, le raccordement devient beaucoup plus lisible, et c’est justement ce que je détaille dans la méthode pas à pas.
Raccorder les 5 fils sans se tromper
Je préfère procéder dans cet ordre, parce qu’il limite les reprises et les faux contacts. Si vous avez un véhicule récent avec surveillance d’ampoules ou multiplexage, travaillez proprement et évitez les piquages hasardeux sur les fils d’origine: un faisceau spécifique ou un module adapté évite bien des soucis.
- Coupez le contact, sécurisez la zone de travail et ouvrez la prise de remorque.
- Identifiez chaque fil au testeur, même si la couleur “semble logique”.
- Raccordez d’abord la masse sur la broche 3 avec une connexion nette, propre et serrée.
- Puis branchez les clignotants gauche et droit sur les broches 1 et 4.
- Ajoutez le stop sur la broche 6.
- Terminez par le feu de position commun sur la broche 7.
Pour la masse, je ne fais aucun compromis: un point de reprise mal gratté ou oxydé suffit à créer des symptômes trompeurs, comme des feux faibles, un clignotement irrégulier ou un retour de courant par un autre circuit. Sur la remorque, je privilégie un point métallique propre, une cosse correcte et, si possible, une protection contre l’humidité.
Si votre remorque possède deux blocs de feux arrière mais un seul fil de position dans le faisceau, je le répartis côté remorque, pas côté véhicule. Côté assemblage, j’aime mieux des cosses serties propres, protégées par de la gaine thermo, que des raccords rapides posés pour “aller plus vite”. Sur la route, les vibrations ne pardonnent pas.
Avant de refermer, testez chaque fonction une par une: gauche, droite, stop, veilleuses, puis un contrôle rapide des deux côtés avec les feux allumés. Vous évitez ainsi de chercher une panne au bord de la route, et c’est là qu’on gagne du temps.
Les erreurs qui provoquent les pannes les plus fréquentes
Les pannes de prise remorque ne viennent pas toujours d’un mauvais schéma. Très souvent, le problème est plus banal: masse insuffisante, fil inversé, ou connexion qui a l’air bonne mais qui bouge dès qu’on ferme le capuchon.| Symptôme | Cause probable | Correction utile |
|---|---|---|
| Un clignotant ne fonctionne pas | Fil gauche/droit inversé ou borne mal serrée | Recontrôler les broches 1 et 4 au testeur |
| Les feux sont faibles ou aléatoires | Masse trop résistive, oxydée ou mal reprise | Nettoyer le point de masse et refaire la connexion |
| Les veilleuses marchent par intermittence | Fil de position mal réparti ou raccord fragile | Revoir la distribution côté remorque, pas côté prise |
| Le fusible saute au branchement | Conducteur dénudé, court-circuit, broche tordue | Inspecter l’intérieur de la prise et l’état des fils |
| Le véhicule affiche une erreur d’ampoule | Faisceau inadapté au multiplexage | Passer à un kit spécifique ou à un module compatible |
Je déconseille aussi de “faire simple” en reliant des feux de position gauche et droit n’importe où côté voiture. Sur certains véhicules, cette approche crée des comportements étranges sur les veilleuses et complique le diagnostic. Le bon réflexe consiste à suivre la logique du faisceau de remorque, puis à tester, et non à improviser un pont parce qu’il reste un fil libre.
Autrement dit, quand un problème apparaît, je cherche d’abord la qualité du contact avant d’accuser le schéma. Cette méthode évite beaucoup de remplacements inutiles et prépare bien la question suivante: faut-il rester en 7 broches ou changer de logique de connexion ?
Quand un adaptateur suffit et quand il faut passer au 13 broches
Un adaptateur est utile, mais il a une limite très claire: il adapte une forme, pas une fonction absente. Si votre remorque ou votre accessoire n’a besoin que d’un éclairage basique, il peut suffire. Si vous cherchez un feu de recul, une alimentation permanente ou une vraie logique de caravane, il ne fera pas de miracle.
| Usage | 7 broches | 13 broches |
|---|---|---|
| Petite remorque | Très adapté | Possible, mais souvent inutile |
| Porte-vélos | Souvent suffisant si l’éclairage est basique | Plus confortable si feu de recul ou alimentation utile |
| Caravane | Généralement trop limité | Solution logique |
| Alimentation auxiliaire | Non prévue | Oui, selon l’équipement |
En France, un faisceau universel 7 broches se trouve souvent autour de 15 à 25 €, tandis qu’un kit plus spécifique ou multiplexé peut grimper bien plus haut selon le véhicule. Un simple adaptateur 7 vers 13 broches reste généralement abordable, souvent autour de 15 à 30 €, mais il ne transforme pas un faisceau 5 fils en installation complète. C’est précisément la différence entre “ça s’emboîte” et “ça couvre réellement le besoin”.
Si vous tractez seulement de temps en temps une petite remorque ou un porte-vélos léger, rester en 7 broches reste cohérent. Si votre usage évolue vers la caravane, les accessoires alimentés ou les trajets réguliers sur longue distance, je conseille franchement le passage au 13 broches. Le gain en confort et en compatibilité se sent vite, et il évite les bricolages de conversion à répétition.
Le contrôle final que je fais avant de prendre la route
Je termine toujours par un contrôle statique avant le premier trajet. Ce test prend quelques minutes, mais il évite les mauvaises surprises au rond-point, sur autoroute ou à la première pluie.
- Je vérifie les clignotants gauche et droit avec un observateur ou en me plaçant derrière la remorque.
- Je contrôle les feux stop en appuyant franchement sur la pédale.
- Je teste les veilleuses, puis je regarde si les deux côtés s’allument de manière régulière.
- Je plie légèrement le câble près de la prise pour repérer un faux contact.
- Je referme correctement le capuchon et je m’assure que le câble n’est ni pincé ni tendu.
Si tout fonctionne à l’arrêt, je fais encore un dernier regard sur la fixation du faisceau et la propreté de la prise. C’est souvent là que je détecte le détail qui aurait fini par casser sur route: une cosse trop exposée, un câble trop court ou un maintien trop approximatif près de l’attelage.
Au fond, le bon branchement d’une remorque à 5 fils sur une prise 7 broches repose sur trois choses très simples: identifier les fonctions, sécuriser la masse et tester avant de rouler. Si vous gardez cette logique, vous obtenez un montage fiable, lisible et facile à dépanner, ce qui vaut bien mieux qu’un câblage “vite fini” qui vous lâche au premier trajet long.
