Le câblage d’une prise de remorque repose sur une logique simple : chaque broche alimente une fonction précise, et la couleur du fil sert de repère rapide au montage. Le vrai piège, c’est qu’un raccordement qui semble correct peut laisser un feu éteint, inverser un clignotant ou faire sauter un fusible. Ici, je détaille les couleurs les plus courantes, la différence entre 7 et 13 broches, et la méthode la plus sûre pour vérifier un fil avant de repartir.
Les repères à garder sous la main
- Sur une prise 7 broches ISO 1724, le jaune correspond au clignotant gauche et le bleu au feu antibrouillard arrière.
- Le blanc est la masse : si ce fil est mauvais, tout le reste devient instable.
- Sur une prise 13 broches ISO 11446, les 7 premières broches reprennent la logique du 7 broches, puis s’ajoutent le recul et les alimentations 12 V.
- Quand les couleurs ne correspondent pas, le numéro de broche reste plus fiable que le fil seul.
- Un adaptateur 7 ↔ 13 broches règle la compatibilité, mais il n’invente pas des fonctions absentes du véhicule.
Comprendre le rôle de chaque fil avant de toucher au bornier
Sur une prise de remorque, la couleur n’est pas là pour faire joli. Elle sert à relier une fonction électrique à une broche donnée, avec un objectif simple : que les feux de la remorque réagissent exactement comme ceux du véhicule tracteur. Je pars toujours du principe qu’il faut d’abord lire la fonction, ensuite le numéro de broche, et seulement après la couleur du fil.
Cette méthode évite une erreur très fréquente sur les remorques anciennes ou réparées à la hâte : croire qu’un fil vert ou noir a forcément le même rôle partout. En réalité, les kits universels, les remplacements partiels et les bricolages de dépannage peuvent brouiller les repères. Le bon réflexe, c’est donc de raisonner par fonction et par broche, pas seulement par teinte.
Le code couleur le plus courant sur une prise 7 broches
La prise 7 broches reste la plus simple à lire et à dépanner. Elle couvre l’éclairage de base : clignotants, feux de position, stop, antibrouillard arrière et masse. C’est le format le plus courant pour une remorque légère, un porte-bateau simple ou un porte-vélos sans alimentation auxiliaire.

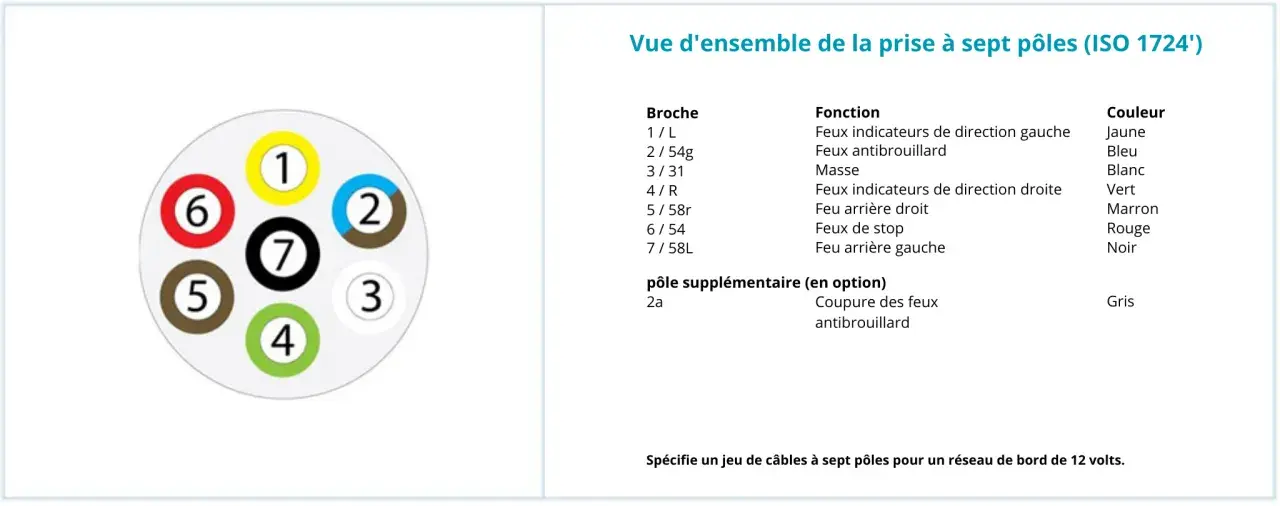

| Broche | Fonction | Couleur la plus courante | Repère pratique |
|---|---|---|---|
| 1 | Clignotant gauche | Jaune | Le premier signal à vérifier si tout un côté reste muet. |
| 2 | Feu antibrouillard arrière | Bleu | Utile surtout pour la visibilité par mauvais temps. |
| 3 | Masse | Blanc | C’est la référence commune du circuit, à contrôler en priorité. |
| 4 | Clignotant droit | Vert | Le pendant de la broche 1. |
| 5 | Feu de position droit | Brun | Selon certains montages, il alimente aussi l’éclairage de plaque. |
| 6 | Feux stop | Rouge | Si cette broche coupe, la sécurité devient immédiatement problématique. |
| 7 | Feu de position gauche | Noir | Sur des remorques plus anciennes, les deux feux arrière peuvent être regroupés ici. |
| 2a | Coupure antibrouillard | Gris | Optionnel sur certains montages, pas présent partout. |
Ce qu’il faut retenir : sur une prise 7 broches, les couleurs suivent une logique assez stable, mais le contrôle final doit toujours se faire broche par broche. Dès que vous avez besoin d’un feu de recul ou d’une alimentation dédiée, il faut passer au format 13 broches, et là la lecture du schéma devient encore plus importante.
Le câblage d’une prise 13 broches quand on veut plus que l’éclairage
La prise 13 broches est celle que je recommande dès qu’on parle de caravane, de remorque équipée ou de besoin électrique un peu plus évolué. Les 7 premières broches conservent la logique du 7 broches, puis s’ajoutent des circuits pour le feu de recul et les alimentations auxiliaires. En pratique, c’est le format le plus cohérent si l’on veut une installation plus polyvalente et mieux protégée contre les mauvaises surprises.
Les couleurs additionnelles ne sont pas toujours identiques d’un fabricant à l’autre, surtout sur les kits universels, mais l’ordre des broches reste la vraie référence. C’est la raison pour laquelle je conseille de ne jamais se fier à la couleur seule quand on répare une fiche déjà montée.

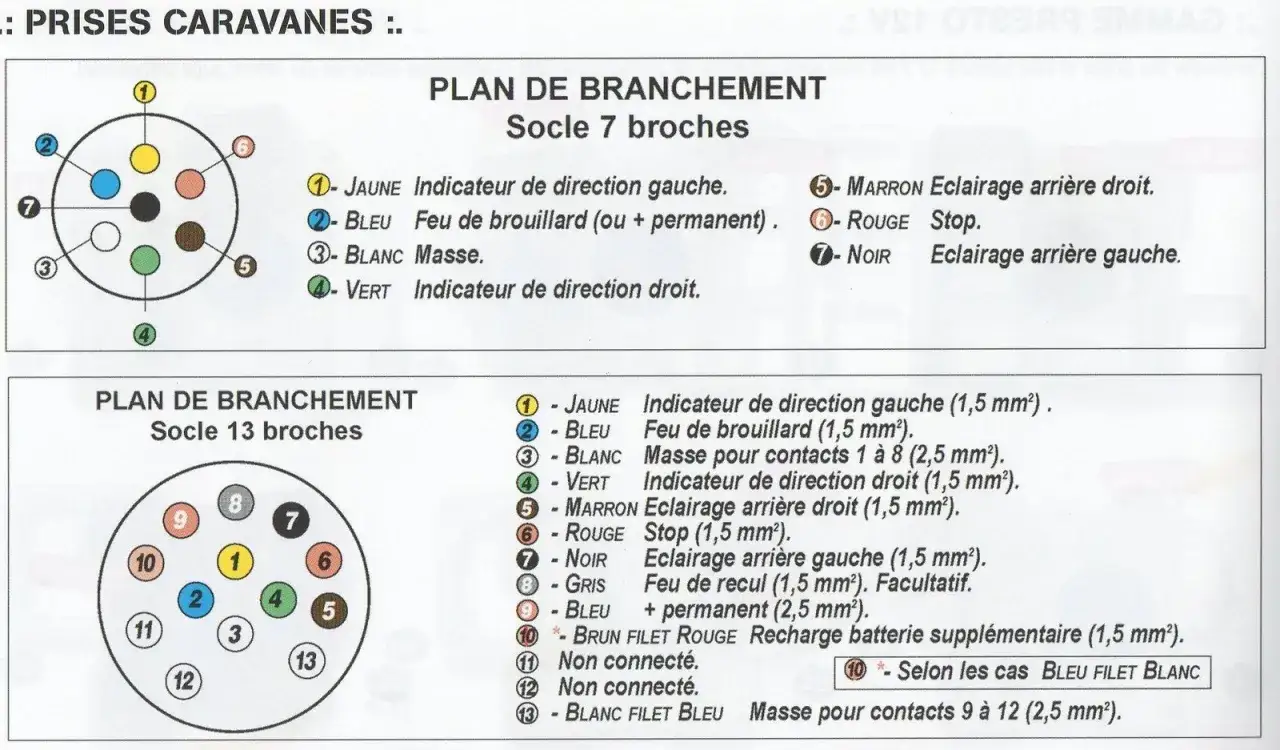

| Broche | Fonction | Couleur la plus courante | À quoi elle sert vraiment |
|---|---|---|---|
| 1 | Clignotant gauche | Jaune | Identique au 7 broches. |
| 2 | Feu antibrouillard arrière | Bleu | Fonction standard d’éclairage. |
| 3 | Masse | Blanc | Retour commun du circuit principal. |
| 4 | Clignotant droit | Vert | Identique au 7 broches. |
| 5 | Feu de position droit | Brun | Souvent lié aussi à l’éclairage de plaque. |
| 6 | Feux stop | Rouge | Signal de freinage des deux côtés. |
| 7 | Feu de position gauche | Noir | Identique au 7 broches. |
| 8 | Feu de recul | Rose | Très utile pour les manœuvres et souvent absent sur les prises 7 broches. |
| 9 | Alimentation permanente 12 V | Orange | Permet d’alimenter une batterie auxiliaire ou certains accessoires. |
| 10 | Alimentation après contact | Gris foncé | Alimente un appareil seulement quand le moteur tourne ou que le contact est mis. |
| 11 | Masse de la broche 10 | Blanc / noir | Retour dédié au circuit de la broche 10. |
| 12 | Reconnaissance de remorque | Gris clair | Présent sur certains faisceaux pour signaler la remorque au véhicule. |
| 13 | Masse de la broche 9 | Blanc / rouge | Retour dédié à l’alimentation permanente. |
Ce format change la manière d’utiliser la remorque au quotidien. Pour une caravane, c’est indispensable ; pour une remorque utilitaire classique, c’est souvent plus confortable qu’un 7 broches, surtout si l’on veut une meilleure compatibilité avec les accessoires modernes. Le point important, c’est qu’un 13 broches bien câblé reste plus lisible à dépanner qu’un montage hybride bricolé avec des adaptateurs empilés.
Vérifier un fil quand les couleurs ne correspondent pas
Quand je tombe sur une installation ancienne ou remaniée, je ne commence jamais par “faire confiance” aux couleurs. Je vérifie d’abord le marquage des broches, puis je teste chaque fonction avec un multimètre ou une lampe témoin. Un multimètre mesure la tension ou la continuité, tandis qu’une lampe témoin permet de voir immédiatement si un circuit débite vraiment du courant.
Commencer par la masse
La masse est le fil que je contrôle en premier, parce qu’un mauvais retour électrique peut donner l’illusion d’une panne multiple. Si les clignotants, les feux de position et les stop deviennent capricieux en même temps, le problème se cache souvent là. Nettoyer la broche blanche, vérifier l’oxydation et la fixation mécanique suffit parfois à remettre tout le faisceau d’aplomb.
Tester une seule fonction à la fois
Je conseille ensuite de tester les fonctions une par une : clignotant gauche, clignotant droit, stop, brouillard, puis, si la prise le permet, feu de recul et alimentation 12 V. Cette méthode paraît lente, mais elle évite les erreurs de diagnostic. Si un seul feu ne répond pas, le souci vient souvent d’un fil coupé, d’une cosse mal sertie ou d’une broche encrassée, pas du faisceau entier.
Lire aussi : Prise remorque 7 broches - Câblage et dépannage facile
Ne pas oublier la protection des connexions
Une réparation correcte ne se limite pas à reconnecter deux fils. J’ajoute toujours une protection propre : gaine thermorétractable, serrage net et, si besoin, produit de contact adapté. Le but n’est pas seulement de faire fonctionner la prise aujourd’hui, mais d’éviter qu’elle recommence à faiblir au prochain trajet sous la pluie.
Les erreurs qui reviennent le plus souvent sur une remorque
Les pannes de prise sont rarement spectaculaires. Elles viennent plus souvent d’une suite de petites négligences que d’une vraie casse. C’est ce qui les rend agaçantes : un montage “presque bon” peut sembler fonctionner à l’arrêt puis devenir incohérent dès que le véhicule bouge, que l’humidité entre ou qu’un fusible fatigue.
- Se fier uniquement à la couleur alors que le faisceau a déjà été réparé ou remplacé.
- Oublier la masse, alors qu’elle conditionne la stabilité de tout le circuit.
- Confondre 7 et 13 broches et croire qu’un adaptateur remplace une vraie installation adaptée.
- Laisser la prise exposée à l’eau, au sel et aux projections de route.
- Serrer les fils sans protection, ce qui finit par oxyder les contacts ou casser les brins.
- Branler un feu sans test final avant de prendre la route, alors qu’une vérification de deux minutes suffit souvent à éviter une panne visible au premier freinage.
Le point le plus sous-estimé reste l’humidité. Sur une remorque qui roule peu, la corrosion progresse lentement, puis elle commence à provoquer des faux contacts exactement au mauvais moment. C’est pour cela que je préfère un contrôle visuel régulier à une grosse réparation tardive.
Choisir entre 7 et 13 broches selon l’usage réel
Le bon choix ne dépend pas seulement du prix ou de l’habitude. Il dépend surtout de ce que vous tractez et de ce que vous attendez du faisceau. Pour une remorque simple, le 7 broches reste cohérent. Pour une caravane, un porte-vélos éclairé ou une remorque qui réclame du 12 V, le 13 broches devient le vrai choix durable.
| Usage | 7 broches | 13 broches | Mon conseil |
|---|---|---|---|
| Remorque légère avec feux basiques | Suffisant | Plus que nécessaire | Le 7 broches fait le travail sans complexité inutile. |
| Porte-vélos avec éclairage | Souvent suffisant | Plus polyvalent | Le choix dépend surtout du véhicule déjà équipé. |
| Caravane | Insuffisant | Indispensable | Le 13 broches s’impose pour les fonctions auxiliaires. |
| Remorque avec alimentation ou accessoires | Limité | Adapté | Si vous avez du 12 V à fournir, partez directement sur 13 broches. |
| Besoin de compatibilité ponctuelle | Possible avec adaptateur | Possible avec adaptateur | L’adaptateur dépanne, mais il ne remplace pas la bonne architecture de base. |
Je vois souvent des conducteurs choisir un adaptateur en pensant régler le sujet une bonne fois pour toutes. En réalité, l’adaptateur sert surtout à rendre deux systèmes compatibles à court terme. Si votre usage est régulier, surtout avec une caravane ou des accessoires électriques, mieux vaut installer le bon type de prise dès le départ.
Le réflexe qui garde la prise fiable sur la durée
Une prise de remorque bien câblée peut durer longtemps, à condition de rester propre et protégée. Je recommande de contrôler les broches après les longs trajets, de refermer le capuchon quand la prise n’est pas utilisée et d’ajouter un nettoyant de contacts adapté si vous roulez souvent sous la pluie, en hiver ou sur route salée. Ce genre de détail fait une vraie différence sur la fiabilité.
Le meilleur réflexe, au fond, c’est simple : ne jamais considérer la couleur comme une preuve absolue. La couleur aide à reconnaître, le numéro de broche confirme, et le test électrique valide. Avec cette méthode, on évite les montages douteux, on protège les feux de la remorque et on roule avec un attelage plus sûr, que ce soit pour un trajet court ou pour une vraie route au long cours.
