Une prise de remorque à 7 broches sert surtout à relier l’éclairage de base du véhicule tracteur à une remorque, un petit plateau ou un porte-vélos. Dans cet article, je détaille le schéma de câblage, le rôle de chaque broche, la manière de lire le connecteur sans inverser les côtés, puis les points de contrôle qui évitent les pannes bêtes sur la route.
L’essentiel à retenir avant de raccorder la remorque
- Le 7 broches alimente l’éclairage de base, pas les fonctions caravane.
- La masse est sur la broche 3, point souvent oublié quand un éclairage ne fonctionne qu’à moitié.
- Le repérage se lit côté prise, avec l’encoche en bas, sinon gauche et droite se mélangent vite.
- Pour un feu de recul, une alimentation 12 V ou une caravane, je passe en 13 broches.
- Les couleurs de fils sont fréquentes mais pas universelles, donc je teste toujours avant de refermer.
Ce que couvre vraiment une prise 7 broches
Dans la pratique, une prise 7 broches sert à gérer les fonctions d’éclairage indispensables d’une remorque légère. On parle des clignotants, des feux de position, du stop, du feu antibrouillard arrière et de la masse. C’est suffisant pour une remorque bagagère, un petit porte-motos ou un porte-vélos simple, mais pas pour tout ce qui demande une alimentation auxiliaire.
Le point que je rappelle souvent est simple : le 7 broches n’est pas pensé pour les besoins d’une caravane. Dès qu’il faut alimenter un réfrigérateur, des lampes intérieures, une batterie de cellule ou un feu de recul, il manque des fonctions. C’est là que le 13 broches devient plus cohérent, même si le 7 broches reste très pertinent pour un usage occasionnel et léger.
Autre détail utile sur la route : sur certains véhicules, le raccordement de la remorque entraîne la désactivation du feu antibrouillard arrière du tracteur. Ce n’est pas un luxe, c’est une logique de sécurité pour éviter l’éblouissement. Une fois ce périmètre posé, le vrai sujet devient le repérage précis des broches, et c’est là que beaucoup d’erreurs commencent.
Comment lire le brochage sans inverser gauche et droite

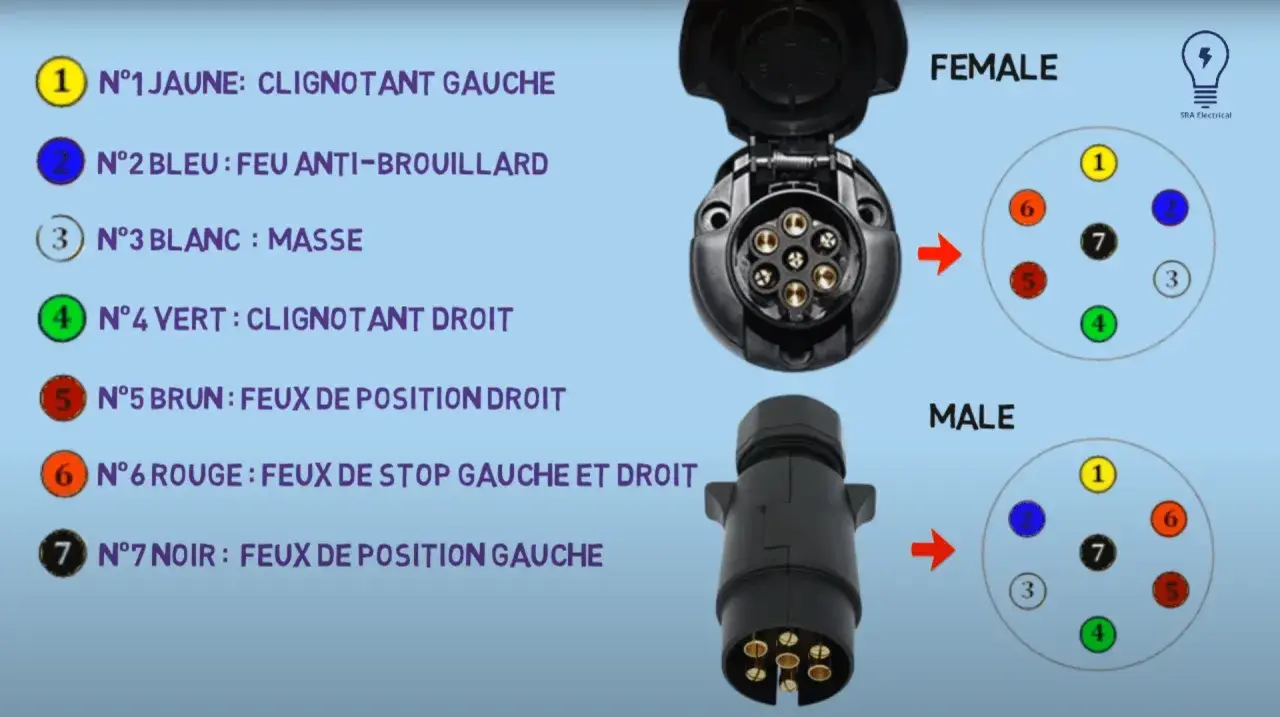

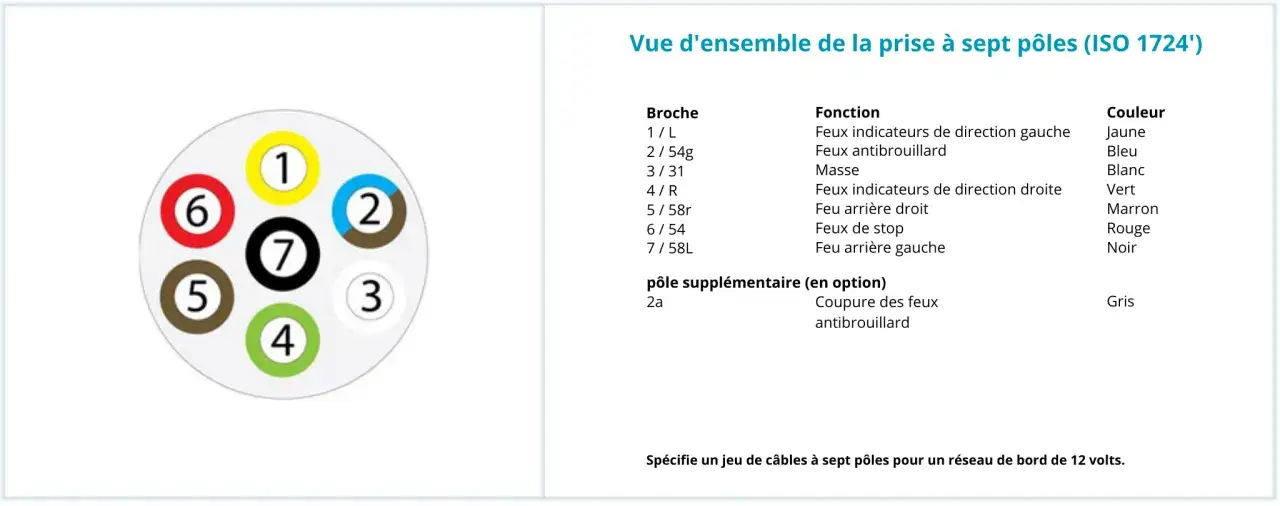

Je lis toujours la prise côté face, avec l’encoche en bas. C’est important, parce qu’une lecture depuis l’arrière inverse facilement la logique de gauche et de droite. Sur une prise 7 broches normalisée ISO 1724, le repérage le plus courant est le suivant.
| Broche | Fonction | Couleur habituelle | Rôle concret |
|---|---|---|---|
| 1 | Clignotant gauche | Jaune | Commande l’indicateur de direction côté gauche. |
| 2 | Feu antibrouillard arrière | Bleu | Alimente le brouillard arrière de la remorque ou coupe le brouillard du véhicule tracteur selon le faisceau. |
| 3 | Masse | Blanc | Retour électrique commun. Sans elle, un feu peut fonctionner mal ou de façon intermittente. |
| 4 | Clignotant droit | Vert | Commande l’indicateur de direction côté droit. |
| 5 | Feu de position droit | Marron | Assure le repérage nocturne du côté droit de la remorque. |
| 6 | Feux stop | Rouge | Alimente les feux de freinage. |
| 7 | Feu de position gauche | Noir | Assure le repérage nocturne du côté gauche de la remorque. |
Je nuance toujours la colonne des couleurs, parce qu’un ancien faisceau peut très bien s’écarter de ce code. La bonne méthode n’est pas de faire confiance à la couleur, mais de vérifier la fonction au multimètre ou au testeur de remorque. Sur certains montages, on croise aussi une borne 2a destinée à couper le brouillard du véhicule tracteur, mais ce n’est pas une fonction supplémentaire de la remorque. Une fois ce plan bien lu, le problème suivant est simple à poser : comment raccorder ou contrôler le câblage sans se tromper de masse ni de borne active ?
Comment raccorder ou contrôler le câblage sans se tromper
Quand je contrôle une prise, je commence par le plus banal et le plus rentable : l’état des contacts et la continuité de la masse. Une masse fatiguée provoque souvent des symptômes trompeurs, comme un feu qui s’allume faiblement, un clignotant qui clignote trop vite ou un éclairage qui disparaît dès qu’il pleut.La méthode la plus fiable
- Couper le contact avant toute manipulation.
- Nettoyer la prise et vérifier qu’aucune broche n’est oxydée, tordue ou enfoncée.
- Tester d’abord la broche 3, puis les fonctions une par une avec un multimètre ou un testeur de remorque.
- Vérifier les clignotants gauche et droit séparément, puis les feux de position, le stop et le brouillard.
- Contrôler le serrage du câble et le maintien du capuchon pour éviter l’entrée d’eau.
Lire aussi : Hauteur intérieure semi-remorque - Le guide complet pour bien choisir
Ce que je fais sur un véhicule récent
Sur une voiture multiplexée, je déconseille le branchement improvisé directement sur les feux arrière. Un faisceau spécifique avec boîtier électronique évite de perturber le réseau du véhicule et limite les messages d’erreur. Ce n’est pas du confort marketing, c’est souvent la différence entre un montage propre et une série de défauts aléatoires après la pose.
Dans un montage bien réalisé, je préfère aussi tester la remorque avec charge réelle plutôt qu’avec une vérification trop théorique. Un simple test à vide peut laisser passer un faux contact ou une masse trop faible. C’est justement pour cela que le choix entre 7 et 13 broches mérite d’être posé clairement avant d’acheter le faisceau.
Prise 7 broches ou 13 broches selon l’usage
Le bon choix dépend surtout de ce que vous tractez et de la fréquence d’utilisation. Pour une remorque classique, le 7 broches reste simple, économique et suffisant. Pour une caravane ou un usage plus complet, le 13 broches apporte des fonctions que le 7 broches ne peut pas remplacer par magie, même avec un adaptateur.
| Critère | 7 broches | 13 broches |
|---|---|---|
| Usage idéal | Remorque légère, porte-vélos, petite utilisation occasionnelle | Caravane, remorque équipée, usage plus complet |
| Fonctions disponibles | Éclairage de base | Éclairage de base + recul + alimentation 12 V selon montage |
| Feu de recul | Absent | Présent |
| Alimentation auxiliaire | Absente | Possible |
| Budget de départ observé | Environ 19 à 206 € selon universel ou spécifique | Souvent plus élevé selon le kit |
| Adaptateur | Peut s’adapter temporairement à du 13 broches | Peut accepter un adaptateur 13 vers 7, mais sans créer les fonctions manquantes |
Sur le marché français, on trouve encore des faisceaux universels 7 broches à partir d’environ 18,95 €, des kits spécifiques qui montent souvent entre 61,99 € et 206,99 €, et des adaptateurs 7 vers 13 autour de 15,99 € à 23,99 €. La pose en atelier démarre autour de 399,95 € selon la complexité du véhicule. Je retiens surtout une règle : un adaptateur change le format du connecteur, pas les fonctions électriques. C’est pour cela que je passe ensuite aux pannes les plus fréquentes, celles qui font perdre du temps alors qu’un contrôle simple suffit souvent.
Les pannes les plus fréquentes et ce qu’elles révèlent
Quand une prise 7 broches ne donne pas le résultat attendu, le diagnostic est souvent plus simple qu’on l’imagine. Je regarde d’abord le symptôme, puis je remonte à la fonction concernée. Dans beaucoup de cas, le problème n’est pas la lampe elle-même, mais la masse, l’oxydation ou un mauvais repérage des bornes.
- Un seul côté ne s’allume pas : je suspecte d’abord la broche de position correspondante ou une masse commune fatiguée.
- Les clignotants accélèrent : je vérifie l’ampoule de la remorque, le faux contact et la qualité du retour de masse.
- Le feu de brouillard reste mal géré : je contrôle la broche 2 et la présence d’une coupure correcte du côté tracteur.
- Tout marche à l’arrêt puis disparaît en roulant : c’est souvent un câble pincé, une prise humide ou une broche oxydée.
- Une broche chauffe : je cherche un serrage insuffisant, une surcharge ou un mauvais sertissage.
Le piège classique, c’est de remplacer des ampoules alors que le vrai coupable est un contact de masse imparfait. Je préfère perdre deux minutes avec un testeur que changer trois composants inutilement. Cette logique m’amène naturellement à la dernière étape : les vérifications qui valent le coup avant de partir.
Les vérifications que je fais avant de prendre la route
Avant un trajet avec remorque, je fais un tour complet des fonctions, même si le montage a déjà servi la veille. L’humidité, les vibrations et les petits chocs suffisent à créer un faux contact. Je garde une méthode simple : je branche, je teste, puis je verrouille la prise et je vérifie que le câble ne tire pas sur le connecteur.
- Tester les 7 fonctions dans l’ordre, pas au hasard.
- Vérifier que le capuchon ferme bien et que la prise reste propre et sèche.
- Retirer l’adaptateur après usage pour éviter l’eau stagnante dans la prise.
- Garder sous la main un chiffon sec et, si besoin, un produit contact adapté.
- Si l’usage devient régulier ou caravane, envisager un passage au 13 broches plutôt que de multiplier les bricolages.
Je termine toujours par un dernier test des clignotants et du stop, parce que ce sont les fonctions les plus visibles et celles qui révèlent le plus vite un défaut de câblage. Si tout est propre, la remorque est prête et le montage a rempli son rôle sans surprise.
