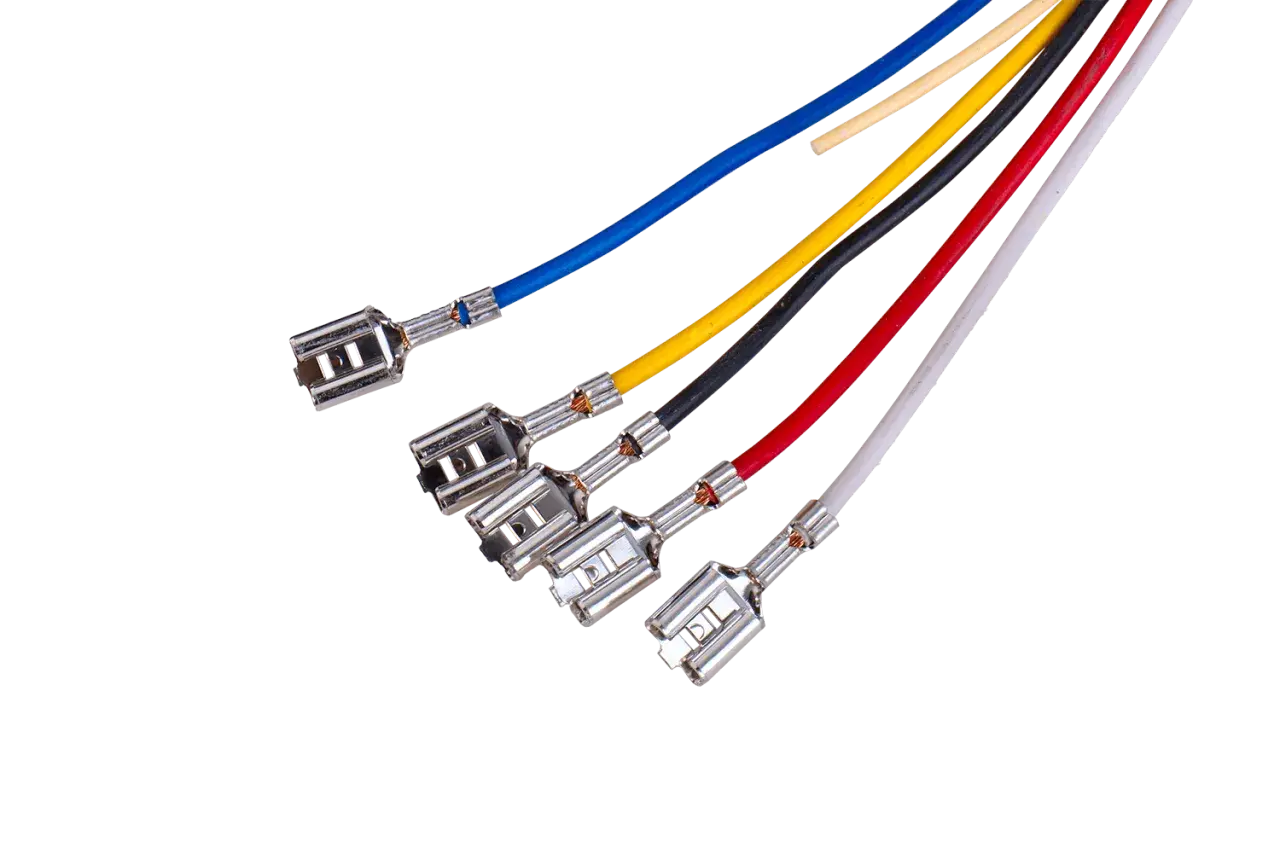

Les points à vérifier avant de toucher au faisceau
- Sur une 7 broches, le gris peut servir de masse, mais il n’a pas de fonction universelle dédiée.
- Sur une 13 broches, le gris foncé correspond en général au +12 V après contact et le gris clair à la détection de remorque.
- La marche arrière passe normalement par la broche 8, repérée en rose sur les schémas normalisés.
- Le numéro de broche compte davantage que la couleur de l’isolant.
- Un contrôle au multimètre évite de griller un module d’attelage ou de chercher la panne au mauvais endroit.
Ce que cache vraiment le fil gris
Je me méfie toujours d’un raisonnement trop rapide: un fil gris ne veut rien dire tant qu’on ne connaît pas la norme de la prise. Sur les remorques simples, la confusion vient surtout des faisceaux réparés, des adaptateurs ou des câbles universels dont les couleurs ne suivent pas toujours le même code qu’un montage d’origine.
Sur une prise à 7 broches
La norme ISO 1724 sert à l’éclairage de base. Pour la masse, on trouve du blanc ou du gris selon les faisceaux, ce qui explique qu’un conducteur gris puisse simplement être le retour de courant. Autrement dit, sur une 7 broches, le gris n’est pas un signal spécial: il peut être un simple conducteur de masse, ou un choix de couleur du fabricant. Si je dois diagnostiquer ce cas, je ne commence jamais par deviner, je commence par mesurer la continuité vers le châssis.
Sur une prise à 13 broches
La logique change. Sur l’ISO 11446, le gris foncé correspond au contact 10, c’est-à-dire à une alimentation commutée par le contact. Le gris clair, lui, est souvent associé à la détection de remorque ou à une fonction de microcontact sur les montages d’origine. Et si vous cherchiez le feu de recul, il faut regarder la broche 8, qui est normalement repérée en rose, pas en gris. C’est le point qui fait trébucher le plus de bricoleurs pressés, surtout quand ils s’appuient sur un schéma trouvé au hasard.
Une fois cette distinction posée, le reste devient beaucoup plus lisible: il faut simplement relier la couleur à la bonne broche, puis vérifier si le véhicule attend un simple éclairage ou une vraie gestion électronique du faisceau. C’est justement ce qui change entre une 7 broches et une 13 broches.
7 broches ou 13 broches, le gris ne raconte pas la même chose
Entre ces deux formats, la différence n’est pas cosmétique. Elle détermine la présence ou non des fonctions auxiliaires, le type de masse et la marge de sécurité du montage. Je résume souvent le problème en une phrase: sur une 7 broches, on éclaire; sur une 13 broches, on éclaire et on alimente.| Type de prise | Ce que le gris peut signifier | Fonction réelle | Ce que je vérifie en premier |
|---|---|---|---|
| 7 broches ISO 1724 | Souvent la masse, parfois un choix de couleur du faisceau | Retour de courant pour les feux | Continuité vers le châssis, oxydation, serrage du bornier |
| 13 broches ISO 11446 | Gris foncé pour le +12 V après contact, gris clair pour la détection de remorque sur certains montages | Alimentation auxiliaire ou signal de présence | Tension au contact, codage du véhicule, présence d’une masse dédiée |
| Adaptateur 7 vers 13 | Ne crée aucune fonction nouvelle | Conversion physique seulement | Compatibilité des feux existants, pas de faux espoir sur le recul ou le permanent |
Ce tableau évite une erreur classique: croire qu’un adaptateur transforme une installation simple en installation complète. Il ne fait que relier ce qui existe déjà. Si votre remorque n’a pas de ligne dédiée au recul ou au +12 V permanent, l’adaptateur ne l’inventera pas. C’est à partir de là qu’il faut passer au repérage visuel, puis au test électrique.
Lire le repérage des broches sans se fier à la couleur
Sur le terrain, je regarde d’abord le numéro de broche, pas l’isolant. Sur beaucoup de prises, le repérage est moulé au dos ou gravé près des contacts, et c’est lui qui tranche quand deux couleurs se ressemblent ou quand le faisceau a été réparé. C’est particulièrement utile avec les gris clair et gris foncé, qui se confondent vite dans un compartiment de prise sale ou humidifié.
- Je commence par identifier si la prise est en 7 broches ou en 13 broches.
- Je lis la numérotation côté câblage, pas côté face, pour éviter l’erreur de miroir.
- Je note la fonction attendue avant de toucher au fil: masse, +12 V, détection ou éclairage.
- Je contrôle la section du conducteur: 1,5 mm² pour les fonctions d’éclairage, 2,5 mm² pour les alimentations et certaines masses.
- Je considère qu’un faisceau universel peut déroger à la couleur d’origine, même s’il reste correct au niveau des broches.
Ce repérage visuel est plus fiable qu’un simple code couleur, surtout sur une remorque qui a déjà vu plusieurs réparations. Une fois la prise identifiée correctement, le test au multimètre devient beaucoup plus simple et beaucoup plus sûr.
Je procède au test au multimètre avant de raccorder quoi que ce soit
Quand je dois identifier un fil gris, je ne branche jamais “pour voir”. J’utilise un multimètre en mode continuité puis en mode tension, parce qu’un faisceau d’attelage supporte mal les essais au hasard. Sur les véhicules récents, un module peut même ne sortir de tension qu’après détection d’une charge ou après codage, donc l’absence de 12 V immédiat ne prouve pas forcément que le fil est mauvais.
Test de continuité
Je coupe l’alimentation si nécessaire, puis je cherche si le fil gris est relié à la masse du châssis ou à une broche précise. Une résistance proche de 0 ohm indique une masse; une valeur élevée ou instable me dit plutôt que je suis sur un signal ou une alimentation protégée.
Test de tension
Ensuite, je mesure entre la broche suspecte et la masse du faisceau. Sur un gris foncé de 13 broches, je m’attends à trouver environ 12 V contact mis, parfois 13 à 14,5 V moteur tournant selon la charge de l’alternateur. Si je suis sur un gris clair de détection, je ne cherche pas une tension de puissance: je cherche souvent un simple signal de présence ou un contact de commande.
Lire aussi : Pédale d'embrayage dure - Causes, diagnostic, solutions
Test en charge
Pour finir, j’ajoute une lampe témoin ou je branche une remorque connue comme saine. C’est la meilleure manière de vérifier que la sortie tient sous charge. Un multimètre seul peut rassurer à tort, alors qu’une LED ou une veilleuse ne suffit pas toujours à révéler une chute de tension, un faux contact ou une masse trop faible.
Ce triptyque m’évite les diagnostics fantômes: je sais si je suis face à une masse, une alimentation, une détection ou un simple problème de contact. Et c’est là que l’on repère les erreurs les plus fréquentes.
Les erreurs que je vois le plus souvent sur les faisceaux d’attelage
- Confondre gris foncé et gris clair quand le faisceau d’origine a été modifié ou sali. Le résultat, c’est souvent une fonction auxiliaire absente ou un calculateur qui ne reconnaît pas la remorque.
- Prendre le fil gris pour le feu de recul sur une 7 broches. En réalité, la 7 broches n’offre pas cette fonction standard; si vous la cherchez, il faut changer de logique de branchement.
- Relier toutes les masses ensemble sur une 13 broches. Les masses 3, 11 et 13 ont des rôles distincts et ne doivent pas être bricolées au même endroit comme si cela ne comptait pas.
- Faire confiance à un adaptateur pour ajouter des fonctions. Il adapte le connecteur, pas le contenu électrique.
- Ignorer l’oxydation dans la prise. Un gris parfaitement identifié peut quand même mal fonctionner si le bornier, le joint ou la cosse sont fatigués.
Le symptôme le plus trompeur reste celui que l’on attribue trop vite au fil lui-même: feu de recul absent, antibrouillard qui ne s’éteint pas, voyant remorque au tableau de bord, ou clignotement irrégulier. Dans bien des cas, la panne vient plutôt d’une masse affaiblie, d’un contact humide ou d’un module mal codé. C’est pour cela que je regarde aussi le contexte d’utilisation avant de décider de remplacer le faisceau.
Quand remplacer le faisceau ou passer en 13 broches
Je conseille de basculer vers une 13 broches dès qu’il faut plus que l’éclairage basique. Si vous tractez une caravane, si vous voulez une alimentation permanente pour un réfrigérateur, si vous avez besoin d’un +12 V après contact ou si votre remorque doit recevoir un feu de recul, la 7 broches devient vite trop courte.
- Choisissez une 13 broches si vous voulez un montage propre, plus étanche et plus polyvalent.
- Gardez une 7 broches si vous ne faites que de l’éclairage simple et que le faisceau est sain.
- Privilégiez un faisceau spécifique si le véhicule dispose d’une préparation d’origine ou d’un calculateur d’attelage.
- Remplacez le faisceau si les oxydations, les coupures ou les faux contacts reviennent malgré le nettoyage.
Je préfère aussi la 13 broches pour sa logique de verrouillage et sa meilleure protection contre l’humidité. Cela ne rend pas l’installation magique, mais cela limite les mauvais contacts qui finissent par faire perdre du temps sur la route. En revanche, si votre usage reste basique, il n’y a pas d’intérêt à complexifier inutilement le montage: la bonne solution est celle qui correspond au besoin réel.
Ce que je fais avant de refermer la prise
Avant de remonter le capot de la prise, je prends une photo du câblage, je note la fonction du fil gris et je vérifie que les cosses sont bien serrées. J’aime aussi nettoyer les contacts, sécher la prise et contrôler que le joint d’étanchéité n’est pas pincé, parce qu’un petit défaut à cet endroit finit souvent en panne intermittente à la première pluie.
Je garde enfin une règle simple: si la couleur et la broche racontent deux histoires différentes, je fais confiance à la broche. C’est ce réflexe qui évite le branchement approximatif, les fusibles qui sautent et les heures perdues à chercher une panne dans le mauvais sens. Sur une remorque, le fil gris n’a donc rien de mystérieux en soi; il devient lisible dès qu’on remet la norme, la broche et le test électrique dans le bon ordre.
