Un bon câblage de remorque évite les feux capricieux, les erreurs de branchement et les mauvaises surprises au contrôle visuel avant départ. Ici, je vais aller droit à l’essentiel : à quoi sert une prise 13 broches, comment lire son brochage, quelles fonctions sont associées à chaque borne et comment diagnostiquer les pannes les plus courantes sans perdre du temps. Le but est simple : vous donner un repère clair, utilisable sur une remorque, une caravane ou un porte-vélos.
Les points à retenir avant de brancher la prise
- La prise 13 broches sert surtout aux remorques et caravanes qui demandent plus que les seuls feux arrière.
- Les 7 premières broches couvrent l’éclairage de base, les broches 8 à 13 ajoutent la marche arrière, l’alimentation 12 V et les masses dédiées.
- Le schéma doit toujours être lu en vérifiant la vue utilisée : face prise ou face fiche, sinon on inverse facilement gauche et droite.
- Une panne vient très souvent d’une masse oxydée, d’un faux contact ou d’un faisceau mal codé sur véhicule multiplexé.
- Un adaptateur règle un décalage de connectique, mais il ne crée pas les fonctions absentes d’un faisceau 7 broches.
À quoi sert une prise 13 broches sur une remorque
La prise 13 broches est devenue la solution la plus polyvalente pour les attelages modernes. Là où une prise 7 broches suffit à alimenter les fonctions de base, la version 13 broches ajoute des circuits utiles au quotidien : marche arrière, alimentation permanente 12 V, alimentation après contact et masses séparées. C’est précisément ce qui la rend intéressante pour une caravane, un porte-vélos avec éclairage, ou une remorque qui embarque des équipements électriques.
En pratique, je la recommande dès qu’il faut plus qu’un simple ensemble feux stop, clignotants et position. Si votre usage se limite à une petite remorque occasionnelle, le 7 broches peut encore suffire. En revanche, dès qu’il y a une batterie à maintenir, un réfrigérateur de caravane à alimenter ou un besoin de signal de marche arrière, la prise 13 broches devient la base logique.
Il faut aussi retenir une nuance utile : le connecteur 13 broches est généralement plus adapté à un usage régulier. Son verrouillage est plus sûr, le nombre de contacts est supérieur et le schéma électrique est pensé pour des fonctions plus complètes. C’est cette logique qui explique pourquoi il a remplacé, dans les usages courants, les anciens montages séparés destinés aux caravanes.
Une fois le rôle du connecteur bien compris, le vrai travail commence : il faut lire le brochage sans se tromper de numéro ni de sens de vue.

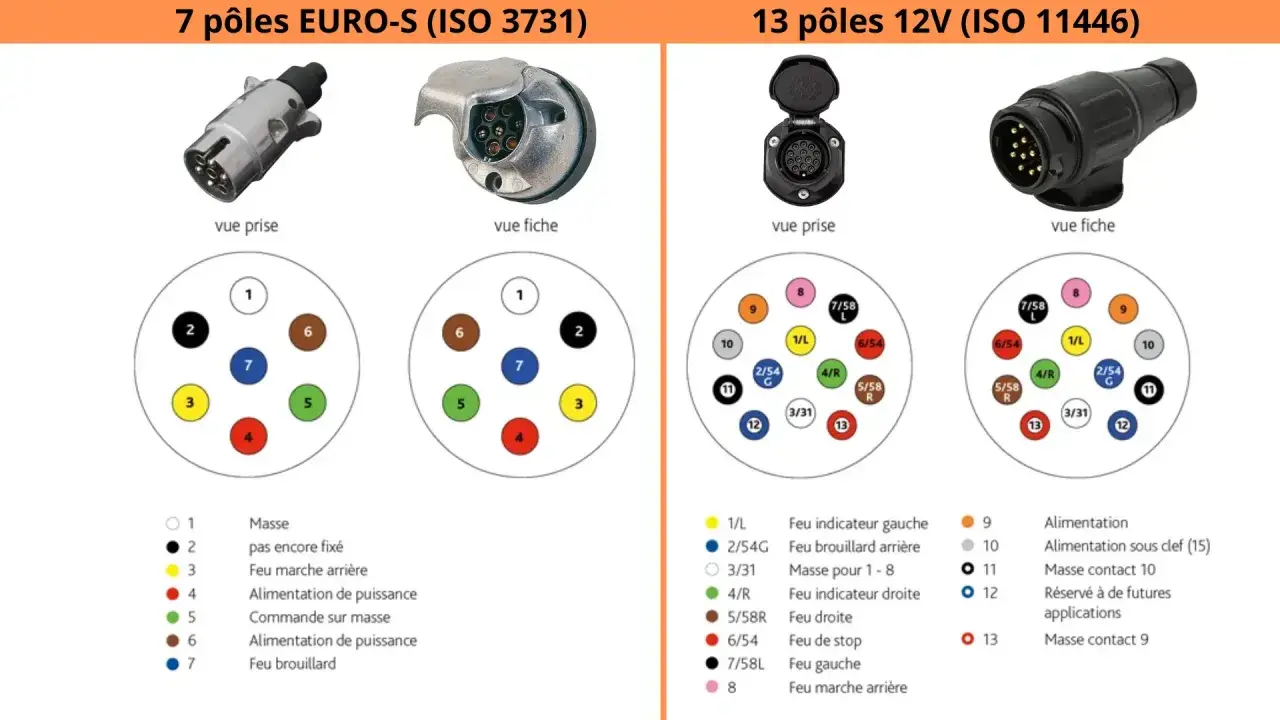

Le brochage complet à retenir
Le standard de référence reste l’ISO 11446. Dans la pratique, on parle souvent de système Jaeger. Le tableau ci-dessous résume la fonction de chaque broche, avec les couleurs généralement associées et la section de câble recommandée. Je précise toujours un point important : la couleur des fils peut varier selon le fabricant du faisceau, donc le numéro de broche reste plus fiable que la couleur seule.| Broche | Fonction | Couleur standard | Section conseillée |
|---|---|---|---|
| 1 | Clignotant gauche | Jaune | 1,5 mm² |
| 2 | Antibrouillard arrière | Bleu | 1,5 mm² |
| 3 | Masse commune pour les contacts 1 à 8 | Blanc | 2,5 mm² |
| 4 | Clignotant droit | Vert | 1,5 mm² |
| 5 | Feux de position droits et plaque | Marron | 1,5 mm² |
| 6 | Feux stop | Rouge | 1,5 mm² |
| 7 | Feux de position gauches et plaque | Noir | 1,5 mm² |
| 8 | Marche arrière | Rose | 1,5 mm² |
| 9 | +12 V permanent | Orange | 2,5 mm² |
| 10 | +12 V après contact | Gris | 2,5 mm² |
| 11 | Masse du contact 10 | Noir/blanc | 2,5 mm² |
| 12 | Réservé | Gris clair | - |
| 13 | Masse du contact 9 | Blanc/rouge | 2,5 mm² |
Ce qui compte, ce n’est pas seulement la fonction de chaque borne, mais aussi la logique de retour de courant. Les masses 3, 11 et 13 ne sont pas là pour décorer le schéma : elles stabilisent l’installation et réduisent les retours parasites. Sur un montage propre, je préfère toujours des masses nettes, des cosses bien serties et un cheminement de câble protégé plutôt qu’un bricolage rapide qui finit par chauffer ou s’oxyder.
Le point souvent sous-estimé, c’est la broche 12 : elle est réservée sur la norme actuelle, donc on évite de la détourner au hasard. Dès que le brochage est posé, la difficulté suivante est plus subtile : lire le dessin dans le bon sens pour ne pas inverser les repères.
Lire le schéma sans inverser les repères
La plupart des erreurs que je vois viennent d’un détail très bête : le schéma est consulté du mauvais côté. Une prise peut être représentée vue de face, côté contacts, ou vue de dos, côté câblage. Si l’on branche en s’appuyant sur une image miroir, on inverse facilement gauche et droite, ou on met le fil au mauvais numéro.
Je procède toujours de la même manière :
- Je repère d’abord la face du schéma : vue prise femelle ou fiche mâle.
- Je vérifie le sens de numérotation avant de toucher au faisceau.
- Je compare les fonctions attendues avec les feux réels du véhicule et de la remorque.
- Je contrôle enfin la continuité au multimètre ou avec un testeur de prise 13 broches.
Une fois ces repères maîtrisés, l’installation elle-même devient beaucoup plus simple, surtout sur les véhicules modernes qui gèrent l’attelage par électronique.
Monter ou remplacer le faisceau sur un véhicule moderne
Sur un véhicule récent, le choix entre faisceau spécifique et faisceau universel change tout. Le faisceau spécifique est conçu pour dialoguer avec l’électronique de bord, y compris le réseau multiplexé CAN, c’est-à-dire le système qui fait circuler les informations entre calculateurs. En pratique, cela évite de surcharger un circuit d’éclairage existant et limite les erreurs de détection au tableau de bord.Quand je remplace un faisceau, je regarde dans cet ordre :
- La compatibilité exacte avec le véhicule et son année de fabrication.
- La présence ou non d’un pré-équipement attelage.
- La nécessité d’un codage électronique après montage.
- La capacité du véhicule à alimenter une caravane ou seulement un porte-vélos.
- Le cheminement du câble pour éviter échappement, suspension et frottements.
Le montage propre passe aussi par des détails très concrets : connexions serties correctement, gaines protégées contre l’eau, faisceau suffisamment long pour ne jamais être tendu au braquage ou au débattement arrière, et points de fixation qui ne se desserrent pas au fil des vibrations. Je déconseille les raccourcis du type épissure rapide mal protégée ou câble qui pend derrière la traverse. Sur route, c’est souvent là que commencent les pannes intermittentes.
En temps réel, comptez environ 10 à 15 minutes pour un simple adaptateur, 1 à 3 heures pour un faisceau simple bien accessible, et davantage sur un véhicule moderne avec démontage partiel et codage. Le temps n’est pas le vrai sujet : la régularité du résultat l’est.
Et justement, si le branchement semble “presque bon” mais que quelque chose reste muet, le plus utile est encore de chercher la panne de façon méthodique.
Les pannes les plus fréquentes et ce que je contrôle en premier
Quand une prise 13 broches ne fonctionne pas correctement, le problème vient rarement de la seule ampoule de la remorque. Dans mon expérience, les causes les plus fréquentes sont plus banales : masse fatiguée, pin tordu, oxydation, boîtier de faisceau mal codé ou adaptateur de mauvaise qualité.
| Symptôme | Cause probable | Premier contrôle |
|---|---|---|
| Aucun éclairage remorque | Alimentation absente, fusible, prise mal enfichée | Broches 1 à 7 et fusibles |
| Un seul côté fonctionne | Clignotant ou feu de position mal câblé | Broches 1, 4, 5 et 7 |
| Marche arrière absente | Broche 8 non raccordée ou oxydée | Continuité de la broche 8 |
| Charge caravane inactive | Broches 9, 10, 11 ou 13 mal alimentées | Présence du +12 V permanent et après contact |
| Feux qui fluctuent | Masse défaillante | Broche 3 et retour 11/13 |
| Défaut tableau de bord | Codage absent ou faisceau incompatible | Boîtier de gestion et programmation |
Je commence toujours par la prise femelle côté véhicule, puis par la masse. C’est souvent là que l’eau, la boue et le sel de route font le plus de dégâts. Si le faisceau est exposé, je regarde aussi l’état du capuchon, la présence de verdigris et l’enfoncement des contacts. Un pin légèrement reculé peut suffire à couper une fonction entière.
Si le problème apparaît seulement par temps de pluie ou après lavage, je soupçonne en priorité une infiltration. Si le défaut est constant, je cherche plutôt un fil coupé, un mauvais sertissage ou une erreur de repérage. Ce tri rapide évite de démonter inutilement tout le faisceau.
Une fois les pannes isolées, il reste une vraie décision à prendre : faut-il rester en 7 broches, passer en 13 broches ou se contenter d’un adaptateur ?
Choisir entre 7 broches, 13 broches ou adaptateur
Le bon choix dépend moins du prix que de l’usage réel. Pour une remorque légère et un besoin occasionnel, la solution simple reste pertinente. Pour une caravane, un porte-vélos moderne ou un usage intensif, je ne discute même pas longtemps : la 13 broches est la meilleure base.
| Solution | Pour quel usage | Atout principal | Limite réelle | Budget indicatif 2026 |
|---|---|---|---|---|
| 7 broches | Remorque légère, éclairage simple | Simple et économique | Pas de circuit complet pour caravane | Le plus bas |
| 13 broches | Caravane, usage régulier, fonctions complètes | Marche arrière, alimentation 12 V, masses dédiées | Pose plus technique | Souvent 100 à 170 € pour le faisceau seul, selon modèle |
| Adaptateur | Dépannage ou usage ponctuel | Rapide et peu coûteux | Ne crée pas les fonctions absentes | Environ 15 à 20 € |
Je précise toujours un point qui change la décision : un adaptateur ne transforme pas un faisceau 7 broches en faisceau caravaning. Il permet d’assurer la compatibilité de base, mais il ne fournit ni l’alimentation permanente, ni le circuit après contact, ni toutes les fonctions utiles à une caravane équipée. En d’autres termes, l’adaptateur dépanne, il ne remplace pas une vraie installation 13 broches.
Si l’on ajoute la pose, un montage professionnel d’attelage démarre souvent autour de 400 € pour un ensemble complet sur certains véhicules, puis grimpe selon la complexité du modèle, le type de faisceau et la programmation électronique nécessaire. Là encore, le choix intelligent dépend de votre usage : occasionnel, régulier ou réellement caravane.
Le meilleur moyen de verrouiller l’installation reste alors une vérification finale sérieuse, avant de rouler chargé.
Ce que je vérifie avant de prendre la route
Avant chaque départ avec une remorque ou une caravane, je fais une courte routine de contrôle. Elle prend peu de temps et évite les erreurs bêtes, surtout quand l’attelage n’a pas servi depuis plusieurs semaines.
- Je teste les clignotants gauche et droit.
- Je vérifie les feux de position, les stop et l’antibrouillard arrière.
- Je contrôle la marche arrière si le véhicule et la remorque la possèdent.
- Je regarde si la prise est bien verrouillée et si le câble n’est pas tendu.
- Je m’assure que les broches ne présentent ni oxydation ni enfoncement anormal.
- Je confirme que les fonctions 12 V de la caravane, si elles existent, sont bien alimentées.
Sur une remorque qui dort dehors, je suis encore plus attentif à l’humidité et au jeu mécanique. Le sel, la pluie et les vibrations ne pardonnent pas longtemps. C’est pour cela que je préfère un contrôle simple mais systématique à une grosse réparation tardive.
Au fond, la logique est toujours la même : un bon schéma, un bon repérage et une masse propre font gagner du temps, de l’argent et de la tranquillité sur la route.
