Un feu de remorque à 4 fils doit rester simple à lire, sinon la moindre corrosion transforme un montage banal en panne intermittente. Dans ce guide, j’explique à quoi sert chaque conducteur, comment reconnaître le bon schéma, comment raccorder le bloc optique proprement et comment vérifier que tout reste fiable sur route mouillée, chargée ou vibrante.
Les points à garder en tête avant de raccorder un feu de remorque
- Un montage à 4 fils gère en général la masse, la veilleuse, le stop et le clignotant.
- Le code couleur n’est pas parfaitement universel, donc la notice du feu reste la référence.
- La masse est le point le plus sensible: un mauvais retour provoque des pannes en cascade.
- Sur une petite remorque, un câblage propre et étanche vaut mieux qu’un branchement rapide.
- Au-delà de certains gabarits, ces 4 fils ne suffisent plus à couvrir toutes les obligations de circulation.
Ce que fait un montage à 4 fils
Sur un bloc optique de remorque, le principe est assez direct: un fil alimente la masse, un autre la veilleuse ou le feu de position, un troisième le stop et un quatrième le clignotant. Sur beaucoup de modèles, l’éclairage de plaque est relié à la veilleuse, ce qui permet de garder un câblage court sans sacrifier une fonction utile.
Je conseille toujours de penser ce montage comme un circuit simple mais sensible. Si la masse est mauvaise, tout le reste devient trompeur: un feu s’allume faiblement, un autre s’éteint quand on freine, ou le clignotant devient erratique. C’est pour ça que je commence presque toujours par la terre, pas par les couleurs des autres fils.
Cette base suffit très bien pour une petite remorque, un porte-vélo ou un feu arrière simple, mais elle ne dit pas encore comment l’ensemble se raccorde au véhicule tracteur. C’est la confusion la plus fréquente, donc je la lève tout de suite.
Ne pas confondre le bloc optique et la prise de remorque

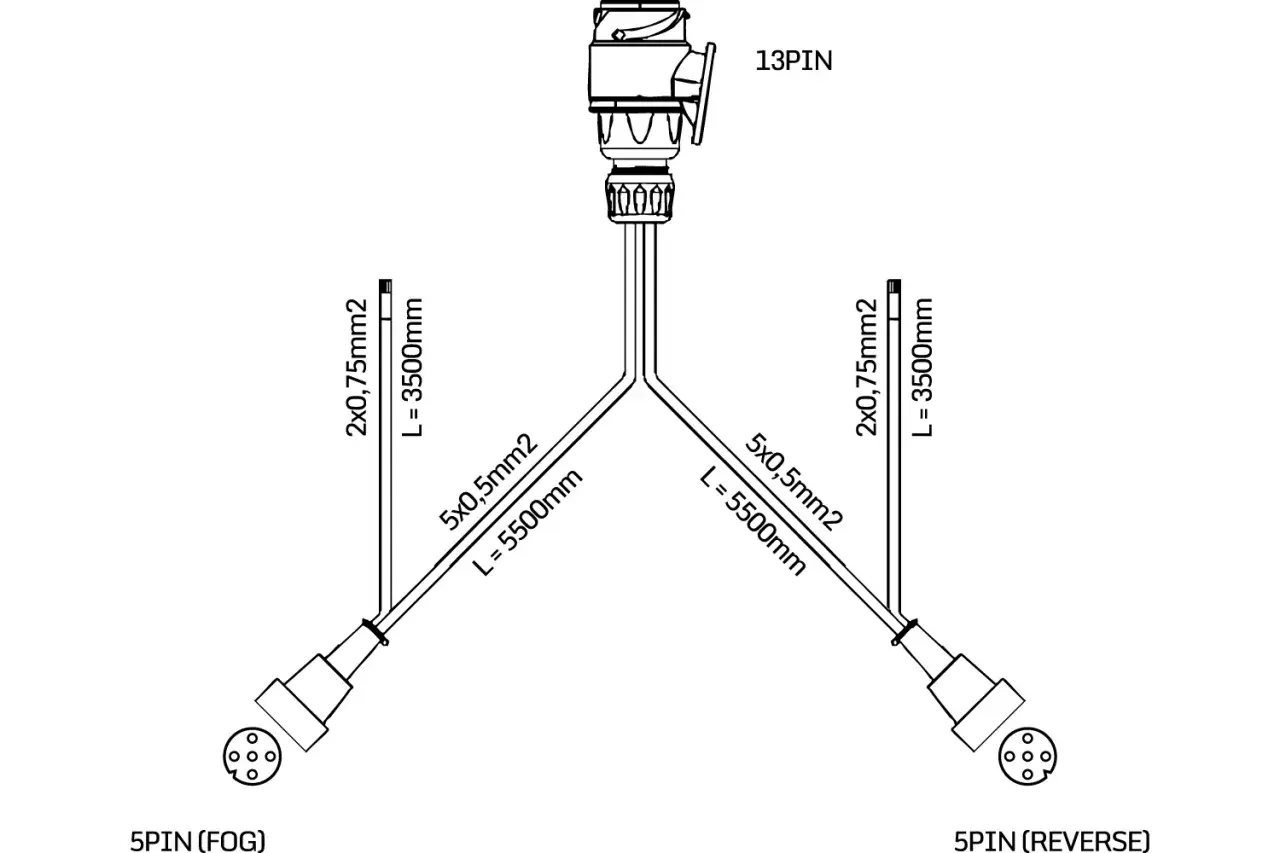

Un feu à 4 fils et une prise de remorque ne jouent pas le même rôle. Le premier distribue les fonctions à l’intérieur de la remorque, la seconde relie la remorque au véhicule tracteur. En France, la prise 7 broches reste la solution la plus courante pour un ensemble simple, tandis que la 13 broches sert plutôt aux caravanes ou aux montages qui demandent plus de circuits.
| Élément | Rôle | Ce qu’il faut retenir |
|---|---|---|
| Feu arrière à 4 fils | Masse, veilleuse, stop, clignotant | Il pilote le bloc optique lui-même, pas toute la remorque. |
| Câble entre feux 4 conducteurs | Distribuer les ordres d’éclairage entre les deux lanternes | Il relie les feux gauche et droit, mais ne remplace pas l’alimentation depuis le véhicule. |
| Prise 7 broches | Connexion de base entre voiture et remorque | Elle convient aux fonctions essentielles, sans alimentation auxiliaire lourde. |
| Prise 13 broches | Connexion enrichie pour fonctions supplémentaires | Elle devient utile dès qu’on ajoute recul, charge ou usages type caravane. |
Autrement dit, le câblage interne du feu peut rester en 4 fils même si la liaison véhicule-remorque passe par une prise plus complète. Une fois cette distinction claire, le code couleur devient beaucoup plus lisible et le diagnostic gagne du temps.
Le code couleur le plus courant sur les feux vendus en France
Sur les feux arrière 4 fonctions que l’on trouve le plus souvent sur le marché français, le code couleur habituel est simple à retenir: blanc pour la masse, vert pour la veilleuse ou le feu de position, rouge pour le stop et jaune pour le clignotant. Je m’appuie volontiers sur ce repère, parce qu’il couvre la majorité des blocs optiques récents, y compris certains modèles LED bi-voltage.
| Couleur du fil | Fonction la plus courante | Point de contrôle |
|---|---|---|
| Blanc | Masse | Doit être relié à un retour propre, sans peinture ni oxydation. |
| Vert | Veilleuse / position | Alimente l’éclairage arrière et, souvent, la plaque si elle est intégrée. |
| Rouge | Stop | Doit réagir franchement quand on freine. |
| Jaune | Clignotant | Doit être isolé de toute autre fonction pour éviter les signaux croisés. |
Mon réflexe: je ne fais jamais confiance à la couleur seule. Sur certains modèles, surtout quand on récupère un feu d’importation ou un kit plus ancien, les teintes peuvent changer ou la veilleuse peut être portée par un brun au lieu d’un vert. Le bon schéma reste celui imprimé sur le feu, sur sa notice ou sur son marquage, pas une règle supposée universelle.
On voit donc bien que l’essentiel n’est pas seulement de connaître les couleurs, mais de câbler dans le bon ordre et sans affaiblir l’installation. C’est ce qui fait la différence entre un montage qui fonctionne au garage et un montage qui tient sur route.
Réaliser le branchement sans fragiliser le faisceau
Quand je pose ce type de câblage, je prépare toujours un minimum d’outillage. Cela évite les raccords improvisés, et c’est souvent là que naissent les problèmes d’humidité et de faux contact.
- Un multimètre ou une lampe témoin 12 V.
- Une pince à dénuder propre et un coupe-câble net.
- Des connecteurs étanches ou des manchons thermorétractables.
- De la gaine ou du ruban de protection pour les passages exposés.
- Un peu de graisse diélectrique pour limiter l’oxydation des contacts.
Ensuite, je procède toujours dans le même ordre. D’abord, je coupe l’alimentation si le montage en dépend, puis je fixe la remorque de manière stable. Je repère chaque fil avec un testeur, parce qu’un faisceau abîmé peut avoir des couleurs qui ne veulent plus rien dire. Je raccorde ensuite la masse en premier, car c’est elle qui conditionne la fiabilité du reste du circuit.
- Identifier chaque conducteur avec un testeur ou au moins un contrôle de continuité.
- Nettoyer le point de masse jusqu’au métal nu si la masse passe par le châssis.
- Raccorder la veilleuse, puis le stop, puis le clignotant.
- Protéger chaque jonction avec une solution étanche et adaptée à l’extérieur.
- Laisser un peu de mou au niveau des articulations pour éviter la rupture par traction.
- Tester toutes les fonctions avant de refermer les gaines et de remettre la remorque en service.
Si le feu est à LED et annoncé bi-voltage, je vérifie aussi l’étiquette de compatibilité avant de terminer. Ce petit contrôle m’évite de chercher une panne qui n’est en réalité qu’un problème d’incompatibilité ou de polarité. Une fois ce montage proprement réalisé, il faut encore savoir reconnaître les symptômes les plus courants quand quelque chose tourne mal.
Repérer les pannes les plus fréquentes
Sur une remorque, les pannes électriques ont souvent la même origine: une masse fatiguée, un fil pincé, un raccord mal serti ou un point de corrosion discret. Le piège, c’est qu’un seul défaut peut affecter plusieurs fonctions à la fois, ce qui donne l’impression d’une panne plus grave qu’elle ne l’est réellement.
| Symptôme | Cause probable | Correction utile |
|---|---|---|
| Tout reste éteint | Masse absente, fusible coupé, alimentation non présente | Contrôler la masse en premier, puis vérifier le fusible et la présence de 12 V. |
| Un seul feu fonctionne mal | Connexion locale desserrée ou fil coupé | Tester la continuité entre le câble et le bloc optique, puis refaire le raccord. |
| Le clignotant s’allume faiblement ou de façon irrégulière | Retour de masse imparfait | Nettoyer le point de terre et refaire une liaison plus franche au châssis. |
| Le fusible saute dès le branchement | Court-circuit ou fil écrasé | Inspecter les passages de câble et ne jamais remplacer par un fusible plus fort. |
| Le feu LED éclaire à moitié | Polarité inversée ou mauvais raccordement | Reprendre le branchement selon la notice du fabricant. |
Je déconseille de forcer le diagnostic à l’aveugle avec un fusible plus gros: ce n’est pas une solution, c’est un moyen de masquer un court-circuit jusqu’à abîmer davantage le faisceau. Quand on a éliminé les pannes de base, il reste une question plus importante que beaucoup sous-estiment: est-ce que ce montage suffit vraiment pour la remorque que l’on tracte?
Quand un montage 4 fils ne suffit plus
Un câblage à 4 fils peut couvrir un besoin simple, mais il ne dispense pas des obligations liées au gabarit et au poids. En France, la logique réglementaire est claire: plus la remorque devient large, longue ou lourde, plus les feux doivent être complets.
| Situation | Conséquence pratique |
|---|---|
| Remorque légère et compacte | Un bloc arrière 4 fonctions peut suffire pour les fonctions de base. |
| PTAC supérieur à 0,5 tonne | Les feux stop arrière deviennent obligatoires sur la remorque. |
| La remorque masque les feux du véhicule tracteur | Elle doit reprendre les dispositifs correspondants, avec deux stop obligatoires si la largeur dépasse 1,30 mètre. |
| Largeur hors tout supérieure à 1,60 mètre | Des feux de position avant deviennent obligatoires. |
| Longueur supérieure à 6 mètres | Des feux de position latéraux peuvent devenir obligatoires. |
| Besoin d’alimentation supplémentaire ou usage type caravane | Un système plus riche, souvent en 13 broches, devient plus pertinent. |
Je résume ça très simplement: un feu à 4 fils peut être suffisant pour un ensemble léger, mais il ne faut pas le prendre pour une solution universelle. Dès que la remorque grossit, s’allonge ou transporte plus qu’un simple usage occasionnel, je passe en revue les fonctions à ajouter avant de partir sur la route. Cette vérification évite de confondre “ça s’allume” avec “c’est conforme et durable”.
Les détails qui font durer l’installation
Ce que je regarde en dernier, ce sont les détails qui ne se voient presque pas mais qui décident de la durée de vie du câblage. Un bon feu mal monté vieillit mal; un feu moyen monté proprement peut durer longtemps.
- Je protège toutes les jonctions exposées avec du thermorétractable ou des connecteurs étanches.
- Je fixe le câble loin des arêtes vives, des charnières et des points de frottement.
- Je garde une légère réserve de longueur là où la remorque travaille mécaniquement.
- Je contrôle la masse après lavage, pluie ou hiver salé, parce que c’est souvent là que la corrosion commence.
- Je refais un test complet des fonctions après le premier trajet chargé.
Si je devais ne garder qu’une règle, ce serait celle-ci: masse saine, connexions sèches, câble bien guidé. Avec ces trois points tenus, le feu de remorque devient un organe fiable au lieu d’un point faible. C’est la méthode la plus simple pour rouler tranquille, sans surprises au premier virage humide ni au premier freinage appuyé.
