Le câblage d’une remorque à 6 fils n’est pas compliqué à condition de partir du bon principe : on identifie les fonctions utiles, on regroupe ce qui doit l’être, puis on sécurise chaque liaison pour qu’elle tienne sur la route. Le vrai enjeu n’est pas seulement d’allumer des feux au garage, mais de conserver un montage fiable sous la pluie, les vibrations et les branchements répétés. Je détaille ici le schéma le plus utile en France, la méthode pour reconnaître chaque conducteur et les erreurs qui font perdre du temps au premier trajet.
Les points à retenir avant de toucher au faisceau
- Un faisceau à 6 fils n’a pas toujours un code unique : il faut d’abord identifier les fonctions réelles, pas seulement les couleurs.
- Sur une base 7 broches, la solution la plus courante consiste à regrouper les deux feux de position sur une seule sortie quand le faisceau n’offre qu’un conducteur dédié.
- La masse mérite une attention particulière : une mauvaise masse provoque plus de pannes qu’un fil coupé.
- Le test fiable passe par un multimètre ou un testeur de prise, jamais par une simple supposition.
- Pour un usage régulier, une prise 7 ou 13 broches complète reste plus durable qu’un bricolage minimaliste.
Ce que signifie vraiment un câblage à 6 fils
Quand je vois un faisceau à 6 fils, je pars d’un principe simple : ce n’est pas un standard autonome, c’est souvent une adaptation d’un câblage plus complet. Sur les remorques légères, les petits plateaux ou certains attelages anciens, on rencontre fréquemment une base 7 broches dont une fonction a été regroupée, supprimée ou repiquée ailleurs. C’est pour cela qu’un branchement fait « à l’aveugle » donne souvent des feux incohérents : les couleurs rassurent, mais elles ne garantissent rien.
En France, la logique la plus courante reste celle de la prise 7 broches pour les fonctions de base : clignotants, stop, position, masse et antibrouillard. La 13 broches devient intéressante dès qu’on veut ajouter le feu de recul, une alimentation permanente ou un usage de caravane. Avec seulement 6 conducteurs, il faut donc accepter un compromis : on garde l’essentiel, mais on renonce à une fonction séparée ou on la regroupe proprement.
Je considère donc ce type de faisceau comme un schéma de simplification, pas comme une curiosité. Une fois cette logique comprise, la traduction broche par broche devient beaucoup plus lisible. Le plus utile est maintenant de voir comment je le mappe sur une fiche 7 broches.
Le schéma de branchement que j’utilise le plus souvent

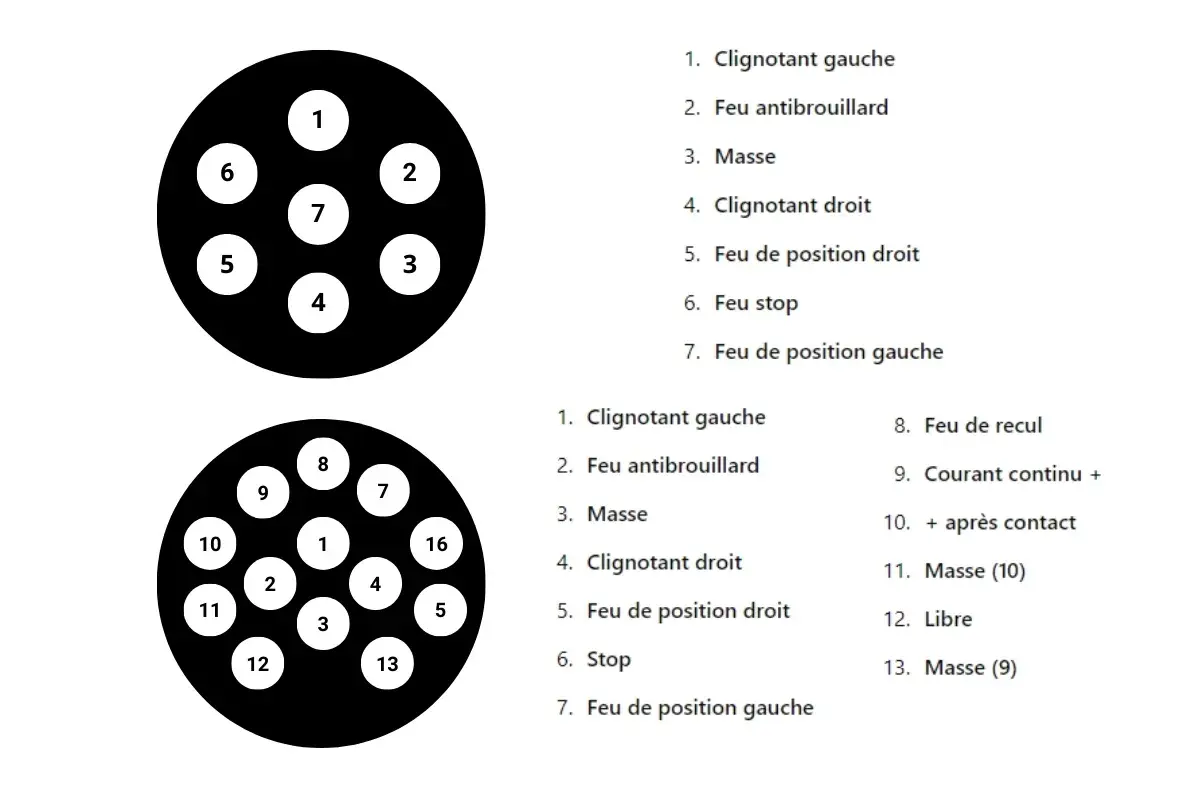

Le montage le plus propre, sur une remorque à 6 fils, consiste généralement à partir de la logique ISO 1724 puis à regrouper ce qui doit l’être. Quand le faisceau ne réserve qu’un seul conducteur aux veilleuses, je fais le pont entre les deux positions au bon endroit, idéalement dans une boîte de dérivation étanche. Je ne conseille pas de multiplier les épissures à l’intérieur de la prise : c’est plus fragile, et la panne finit toujours par revenir au premier lavage.
Les couleurs ci-dessous sont des repères fréquents, pas une garantie absolue. Sur une remorque déjà bricolée ou réparée, je vérifie toujours le rôle réel de chaque fil avant de brancher quoi que ce soit.
| Broche | Fonction | Couleur fréquente | Ce que je fais sur un faisceau à 6 fils |
|---|---|---|---|
| 1 | Clignotant gauche | Jaune | Raccord direct |
| 2 | Feu antibrouillard arrière | Bleu | Raccord direct si la remorque en est équipée, sinon conducteur isolé |
| 3 | Masse | Blanc | Retour propre vers le châssis et point de masse nettoyé |
| 4 | Clignotant droit | Vert | Raccord direct |
| 5 | Feu de position droit | Marron | Souvent ponté avec la broche 7 si une seule ligne de position existe |
| 6 | Feux stop | Rouge | Raccord direct |
| 7 | Feu de position gauche | Noir | Souvent ponté avec la broche 5 sur une configuration 6 fils |
Le point clé, ici, c’est le pont 5-7 quand les deux veilleuses doivent être alimentées par un seul conducteur. Si votre remorque possède un feu antibrouillard arrière, je le garde séparé. Si elle n’en a pas, je ne force pas une fonction artificielle : je laisse le conducteur inutilisé proprement isolé. C’est plus simple, plus lisible et beaucoup plus sûr.
Quand cette logique est posée, le vrai travail commence avec l’identification concrète des fils. C’est là que les erreurs de couleur et les montages anciens se démasquent vite.
Comment identifier chaque conducteur sans se fier aux couleurs
Je ne me fie jamais uniquement à la couleur du câble. Sur un faisceau ancien, une réparation de fortune ou un kit chinois monté à la hâte, le rouge n’est pas forcément le stop, et le blanc n’est pas toujours la masse. La seule méthode sérieuse consiste à identifier chaque fil avec un outil de mesure et un essai fonction par fonction.
| Outil | Usage | Budget courant |
|---|---|---|
| Multimètre | Tester la continuité, la tension et la masse | 15 à 40 € |
| Testeur de prise remorque 7/13 broches | Vérifier rapidement les fonctions de base | 15 à 30 € |
| Alimentation protégée par fusible | Tester le faisceau au banc sans le griller | Quelques euros |
Ma méthode est toujours la même. D’abord, je contrôle la masse : sur le multimètre, je cherche une continuité nette avec le châssis, ou une résistance quasi nulle. Ensuite, je pousse une seule fonction à la fois avec une source 12 V protégée par un fusible de 5 A. Je regarde quel feu s’allume, je note le fil, puis je passe au suivant. C’est plus long qu’un branchement rapide, mais c’est la seule manière d’éviter les confusions.
Je termine par un test en charge réelle, parce qu’un fil peut sembler bon à vide et s’écrouler dès que deux lampes sont alimentées en même temps. Si la lecture des conducteurs est propre, les défauts deviennent visibles tout de suite. C’est là que l’on passe des repères théoriques aux vraies pannes.
Les erreurs qui font lâcher les feux au premier trajet
Les pannes de remorque ont souvent l’air compliquées alors qu’elles viennent d’un détail très banal. Dans la pratique, je retrouve toujours les mêmes erreurs : masse mal serrée, jonctions oxydées, câble pincé sous le châssis, ou pontage fait au mauvais endroit. Ce sont des défauts petits sur l’établi, mais gros une fois la remorque secouée sur route.
| Symptôme | Cause probable | Correction que je fais en priorité |
|---|---|---|
| Feux faibles ou qui scintillent | Mauvaise masse ou point de masse oxydé | Nettoyer le métal nu, resserrer, sécuriser avec une cosse correcte |
| Fusible qui saute à la connexion | Court-circuit ou fil pincé | Mesurer la continuité avant de rebrancher et reprendre l’isolant |
| Une seule veilleuse fonctionne | Pont 5-7 absent ou mal réalisé | Refaire le pont dans une jonction étanche |
| Antibrouillard allumé en permanence | Raccord sur la mauvaise broche | Recontrôler la commande et isoler le conducteur concerné |
| Un feu change quand on freine | Retour de masse insuffisant ou fil commun trop fragile | Renforcer la masse et supprimer les connexions douteuses |
Je vois aussi beaucoup de montages qui fonctionnent dix minutes sur un banc d’essai, puis lâchent sur route parce que les fils ont été serrés trop près d’une partie mobile. Sur une remorque ou un porte-matériel, il faut toujours laisser un peu de souplesse au câble, protéger les passages avec une gaine et éviter les arêtes vives. Sans ça, le problème revient, souvent au pire moment.
Une fois ces pièges éliminés, la vraie question devient celle de la compatibilité avec le véhicule tracteur. C’est là qu’il faut choisir entre adaptation ponctuelle et montage durable.
Adapter une prise 6 fils à une voiture en 7 ou 13 broches
Je distingue toujours trois cas. Le premier, c’est la remorque simple utilisée de temps en temps : un montage 7 broches propre suffit, à condition de conserver les fonctions essentielles. Le deuxième, c’est la remorque ou la caravane plus riche en équipements : là, la 13 broches devient plus cohérente. Le troisième, enfin, c’est le véhicule récent multiplexé, où je refuse le bricolage direct sur les fils arrière sans interface dédiée.
| Situation | Solution la plus logique | Avantage | Limite | Budget indicatif |
|---|---|---|---|---|
| Remorque légère, usage occasionnel | Prise 7 broches avec pontage interne propre | Simple et rapide | Pas de fonctions auxiliaires | Quelques dizaines d’euros selon les pièces |
| Véhicule et remorque avec prises différentes | Adaptateur 7 ↔ 13 broches | Réversible et économique | Ne crée aucune fonction absente | Environ 5 à 15 € pour un adaptateur simple |
| Caravane, porte-vélos évolué, usage régulier | Passage à une 13 broches complète | Plus complète et plus durable | Montage plus long | Plus élevé selon le véhicule |
Le piège à éviter, c’est de croire qu’un adaptateur fait apparaître des fonctions qui n’existent pas. Un adaptateur ne transforme pas une remorque simple en remorque moderne : il ne fait que traduire ce que le véhicule et la remorque savent déjà transmettre. Si le feu de recul ou une alimentation permanente n’est pas câblé, il faudra passer par un vrai faisceau adapté.
Sur une voiture récente, surtout multiplexée, je préfère un boîtier d’interface dédié plutôt qu’une reprise directe sur les feux arrière. C’est plus propre pour l’électronique du véhicule et ça évite les témoins d’ampoule grillée qui apparaissent sans raison apparente. À partir de là, le dernier point décisif reste la tenue dans le temps.
Ce que je privilégie pour un montage durable sur la route
Si je veux qu’un branchement tienne, je travaille comme si la remorque allait prendre la pluie, le sel, les vibrations et les branchements répétés. Je privilégie une boîte de jonction étanche, des cosses bien serties, de la gaine thermo et un câble solidement fixé tous les 30 à 40 cm. Sur les broches, une légère protection contre l’oxydation fait une vraie différence, surtout si la remorque dort dehors.
- Je garde toujours une masse propre sur métal nu, jamais sur une tôle peinte ou rouillée.
- Je protège chaque jonction avec de la gaine thermo plutôt qu’un simple ruban isolant.
- Je laisse un peu de mou au câble près du timon et des articulations.
- Je refais un test complet après les premiers 50 à 100 km.
- Je remplace sans hésiter un connecteur fatigué au lieu de le « sauver » une fois de plus.
Pour moi, le bon test n’est pas seulement l’allumage au départ : je regarde aussi le comportement après un trajet, quand le câble a chauffé, vibré et pris un peu d’humidité. C’est là qu’on voit si le branchement est simplement correct ou vraiment durable.
