Un câblage de remorque bien pensé évite les feux qui clignotent de travers, les voyants parasites et les adaptateurs bricolés au bord de la route. Un schéma remorque clair montre surtout comment relier la prise, la masse et les fonctions d’éclairage sans inverser les broches. Je vais aller au concret: choix entre 7 et 13 broches, lecture du brochage, montage propre sur un véhicule moderne et dépannage des pannes les plus courantes.
Les points qui font gagner du temps avant de brancher
- La prise 7 broches suffit pour un éclairage basique; la 13 broches ajoute le recul, l’alimentation permanente et des usages de caravane.
- La norme ISO 1724 couvre le 7 broches; ISO 11446 couvre le 13 broches.
- Sur un véhicule récent, un faisceau spécifique et un codage du calculateur évitent souvent les défauts au tableau de bord.
- Le mauvais sens de lecture du connecteur et une masse mal serrée expliquent une grande partie des pannes.
- Avant un long trajet, je teste toujours clignotants, stop, veilleuses, antibrouillard et recul, si la prise le prévoit.
Lire un schéma remorque sans inverser les broches
Le premier piège, c’est de confondre la face de la prise avec la face de la fiche. Sur un schéma sérieux, il faut toujours savoir si l’on regarde le connecteur côté câblage ou côté contact, car un repère inversé suffit à déplacer tout le brochage d’un cran. Je vérifie aussi trois choses avant de commencer: le nombre de pôles, la tension du système et la présence ou non d’une ligne d’alimentation auxiliaire.
Concrètement, le schéma sert à répondre à quatre questions simples: quel fil porte le clignotant gauche, où revient la masse, quelle broche alimente les feux de position, et quelles fonctions supplémentaires existent sur la version 13 broches. Une remorque basique n’a pas les mêmes besoins qu’une caravane ou un porte-vélo équipé d’un feu de recul, et c’est là que beaucoup de montages se compliquent inutilement. Une fois ce cadre posé, le choix entre 7 et 13 broches devient beaucoup plus clair.
Choisir entre 7 broches et 13 broches selon l’usage
Je résume la différence de façon simple: le 7 broches suffit pour l’éclairage de base, alors que le 13 broches ajoute des fonctions utiles dès qu’on tracte plus qu’une remorque légère. Sur route, la vraie question n’est pas “quelle prise est la plus simple”, mais “quelle prise évite les compromis dès maintenant et dans deux ans”. En France, je conseille presque toujours de penser usage futur, pas seulement facture immédiate.
| Critère | 7 broches | 13 broches |
|---|---|---|
| Fonctions d’éclairage | Clignotants, stop, veilleuses, antibrouillard arrière | Toutes les fonctions de base, avec en plus le recul et des alimentations auxiliaires |
| Usage idéal | Remorque simple, petit porte-charge, dépannage occasionnel | Caravane, remorque évoluée, porte-vélo avec électronique, usage régulier |
| Alimentation 12 V | Non | Oui, avec alimentation permanente et alimentation commutée selon le montage |
| Compatibilité | Très répandue, mais limitée | Standard moderne de fait sur beaucoup d’ensembles récents |
| Robustesse d’usage | Correcte pour un service simple | Meilleure tenue à l’humidité et au verrouillage, avec une logique plus polyvalente |
| Limite pratique | Pas de feu de recul ni d’alimentation de service | Montage un peu plus exigeant, mais nettement plus complet |
Mon repère est assez direct: si l’équipement n’a besoin que des feux réglementaires, le 7 broches reste cohérent; si la remorque ou la caravane demande un recul, une alimentation permanente ou une logique de véhicule moderne, je pars sur du 13 broches sans hésiter. C’est la différence entre un montage qui dépanne et un montage que l’on garde longtemps.
Comprendre le brochage broche par broche
Quand je relis un plan, je regarde d’abord les broches qui portent l’éclairage, puis la masse, puis seulement les fonctions auxiliaires. C’est la meilleure façon d’éviter de perdre du temps sur un fil secondaire alors que le vrai problème est une borne principale mal serrée. Les couleurs ci-dessous correspondent au standard; un faisceau de remplacement peut parfois s’en écarter légèrement, donc je contrôle toujours la documentation du kit.
La prise 7 broches
| Broche | Fonction | Couleur standard | Remarque |
|---|---|---|---|
| 1 | Clignotant gauche | Jaune | Signal de direction gauche |
| 2 | Antibrouillard arrière | Bleu | Fonction de sécurité simple |
| 3 | Masse commune | Blanc | Retour principal du circuit |
| 4 | Clignotant droit | Vert | Signal de direction droit |
| 5 | Veilleuse droite et éclairage de plaque | Marron | Côté droit arrière |
| 6 | Feux stop | Rouge | Alimente les feux de freinage |
| 7 | Veilleuse gauche et éclairage de plaque | Noir | Côté gauche arrière |
Lire aussi : Branchement prise remorque - 7 et 13 broches: le guide fiable

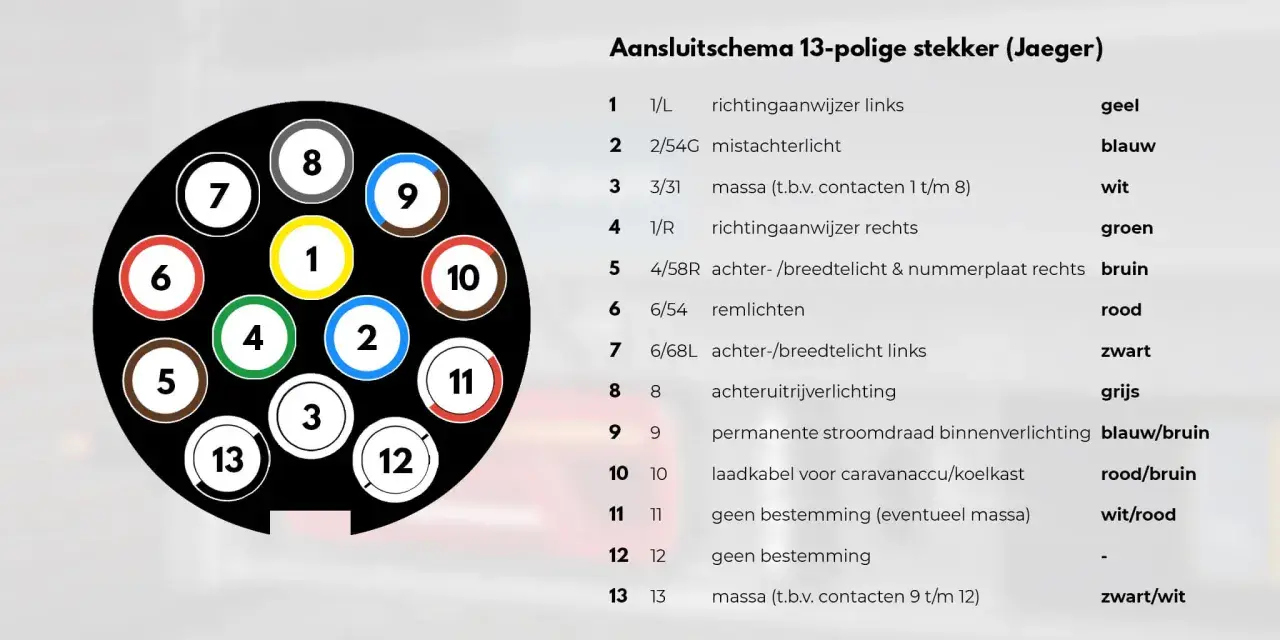

La prise 13 broches
| Broche | Fonction | Couleur standard | Remarque |
|---|---|---|---|
| 1 | Clignotant gauche | Jaune | Éclairage directionnel gauche |
| 2 | Antibrouillard arrière | Bleu | Fonction utile sur les ensembles récents |
| 3 | Masse commune pour les broches 1 à 8 | Blanc | Retour principal du faisceau |
| 4 | Clignotant droit | Vert | Éclairage directionnel droit |
| 5 | Veilleuse droite, éclairage de plaque et gabarit | Marron | Côté droit arrière |
| 6 | Feux stop | Rouge | Freinage |
| 7 | Veilleuse gauche, éclairage de plaque et gabarit | Noir | Côté gauche arrière |
| 8 | Feu de recul | Rose | La fonction qui manque justement sur le 7 broches |
| 9 | Alimentation permanente +12 V | Orange | Pour alimentation continue ou recharge selon l’équipement |
| 10 | Alimentation commutée après contact | Gris | Souvent utilisée pour un frigo ou une charge auxiliaire |
| 11 | Masse pour la broche 10 | Blanc / noir | Retour dédié à l’alimentation commutée |
| 12 | Réservée | Libre | Ne pas l’utiliser au hasard |
| 13 | Masse pour la broche 9 | Blanc / rouge | Retour dédié à l’alimentation permanente |
Le détail qui compte vraiment, c’est que le 13 broches sépare mieux les fonctions d’éclairage et les fonctions de service. La broche 9 apporte le +12 V permanent, la broche 10 le +12 V commuté, et les retours 11 et 13 évitent de faire circuler tout le courant de la remorque sur un seul fil. C’est précisément ce qui rend le système plus pertinent pour une caravane ou un équipement qui reste branché longtemps. Une fois les broches comprises, la qualité du faisceau et du codage fait la différence.
Monter un faisceau propre sur un véhicule moderne
Sur les voitures récentes, je préfère un faisceau spécifique dès que c’est possible. Il se branche sur les connecteurs prévus par le constructeur, dialogue mieux avec le calculateur de carrosserie et limite les erreurs de surveillance d’ampoules. Un faisceau universel peut encore dépanner, mais il demande plus de repérage, plus de mesures et laisse moins de place à l’improvisation.
- Débranche la batterie si le manuel du kit l’exige, puis attends la mise en veille des systèmes électroniques.
- Repère le passage du câble loin de l’échappement, des articulations du hayon et des zones de pincement.
- Fixe une masse propre sur une tôle nue, sans peinture ni corrosion.
- Si le module demande une alimentation directe, tire-la proprement depuis la batterie avec un fusible adapté.
- Code le véhicule si le calculateur doit reconnaître l’attelage, désactiver l’aide au stationnement ou gérer le brouillard arrière.
- Teste chaque fonction avec une remorque réelle ou un testeur sous charge.
Le point que beaucoup sous-estiment, c’est l’alimentation permanente du boîtier. Sans 12 V stable, le module peut fonctionner de manière erratique, et les symptômes ressemblent alors à une panne de lampe alors que le défaut est en amont. Quand le véhicule est compatible CAN bus, ce codage n’est pas du luxe: c’est ce qui rend le montage propre. Quand le montage est terminé, les pannes deviennent plus faciles à isoler.
Éviter les pannes qui reviennent le plus souvent
Je mesure toujours sous charge, parce qu’une tension “bonne” à vide peut s’effondrer dès que les lampes s’allument. Dans le câblage de remorque, la masse mauvaise et l’oxydation font plus de dégâts que les fils coupés. Je commence donc par les causes simples, puis je remonte vers le module et le codage seulement si le reste est propre.
| Symptôme | Cause probable | Ce que je contrôle d’abord |
|---|---|---|
| Un clignotant ne marche pas | Broche mal câblée, ampoule défectueuse, oxydation | Broche 1 ou 4, puis la masse et le connecteur |
| Feux faibles ou instables | Masse mauvaise, câble abîmé, section insuffisante | Chute de tension et état du point de masse |
| Voyant défaut au tableau de bord | Faisceau non codé, module incompatible, message BCM | Codage et alimentation du boîtier |
| Pas de feu de recul | Prise 7 broches ou broche 8 absente | Type de prise et continuité de la broche 8 |
| Frigo ou charge caravane inopérants | Alimentation 9/10 absente ou fusible grillé | Fusible, alimentation batterie et retour de masse |
| Antibrouillard ou veilleuses incohérents | Adaptateur inadapté, broches inversées | Brochage réel du connecteur côté remorque |
Si un seul côté fonctionne mal, je regarde d’abord la broche correspondante, puis la masse, puis le connecteur côté remorque. Si plusieurs fonctions tombent ensemble, je soupçonne plutôt le module, le fusible ou le codage. Cette hiérarchie évite de démonter tout le faisceau pour rien.
Adapter le montage au quotidien sur route et en hiver
En France, le contexte change vite entre un porte-vélo de week-end, une petite remorque de chantier et une caravane qui reste connectée des heures. Pour un simple éclairage, le 7 broches reste acceptable; pour une caravane, une remorque avec feu de recul ou un usage fréquent sous la pluie, je passe au 13 broches. Le verrouillage à baïonnette et l’étanchéité renforcée font une vraie différence quand le véhicule voit du sel, de la boue et des lavages à répétition.
Je fais aussi attention au choix de l’adaptateur. Il sert à dépanner entre deux standards, pas à transformer une installation basique en système complet. Un adaptateur 7/13 laisse passer les fonctions prévues, mais il n’invente ni l’alimentation permanente ni le chargeur de caravane.
- Nettoyer les contacts avant et après l’hiver.
- Vérifier le capuchon et les joints de la prise.
- Remplacer un adaptateur qui force ou flotte.
- Contrôler le serrage de la masse après une saison de vibrations.
Pour les ensembles plus lourds ou les tracteurs routiers, on change de famille de connecteurs et de tensions. Ici, je reste volontairement sur le 12 V de la remorque légère et de l’attelage automobile, parce que c’est là que le mauvais schéma provoque le plus d’erreurs au quotidien. Cette prudence évite de mélanger des standards qui ne se ressemblent pas.
Le contrôle final que je fais avant chaque départ avec remorque
Avant de prendre la route, je vérifie toujours la même séquence. Elle prend moins de cinq minutes et m’a évité assez de retours inutiles pour que je ne la saute plus jamais.
- Clignotants gauche et droit.
- Stop et veilleuses des deux côtés.
- Antibrouillard arrière et feu de recul, si la prise les prévoit.
- Capuchon fermé, câble non vrillé et fiche bien verrouillée.
- Fusibles, masse et absence d’oxydation visible.
Avec un brochage lisible, un faisceau adapté et un test de sortie systématique, l’attelage cesse d’être une source d’incertitude. C’est la base d’un remorquage propre, fiable et cohérent avec l’usage réel sur route.
