Les points à garder en tête avant de raccorder la prise
- Dans la pratique, “9 broches” désigne souvent une prise 13 broches utilisée avec seulement 9 fonctions câblées.
- Les 9 contacts utiles couvrent l’éclairage de base et, selon le montage, un +12 V permanent sur la broche 9.
- Les couleurs de fils peuvent varier, mais la numérotation du socle reste la seule référence fiable.
- Je contrôle toujours la masse, la section des câbles et la présence d’un fusible adapté avant de refermer le faisceau.
- Si votre caravane ou votre porte-vélos demande le recul, la charge batterie ou un frigo, un 13 broches complet est souvent plus logique.
Ce qu’on appelle vraiment une prise de remorque à 9 broches
Sur le terrain, il y a deux cas que l’on confond trop souvent. Le premier, c’est le plus courant en automobile légère: un socle 13 broches dont seules 9 voies sont utilisées pour les fonctions réellement nécessaires. Le second, c’est un connecteur spécifique, parfois rond, parfois industriel, qui n’obéit pas au même brochage et ne doit jamais être câblé “à l’intuition”.
Je parle ici du premier cas, celui que l’on rencontre sur une remorque légère, une plateforme ou certains porte-vélos. Dans les notices Westfalia, on retrouve justement cette logique: les fonctions d’éclairage sont regroupées sur les broches principales, et les contacts supplémentaires servent surtout à enrichir l’usage quand on passe à une caravane ou à un équipement plus exigeant.
Autre point à ne pas négliger: je ne confonds pas ce sujet avec les prises 9 broches de diagnostic ou les standards agricoles. En attelage léger, la logique reste automobile, avec une numérotation précise, une masse saine et des circuits bien séparés. Une fois ce cadre posé, le brochage devient beaucoup plus simple à lire.

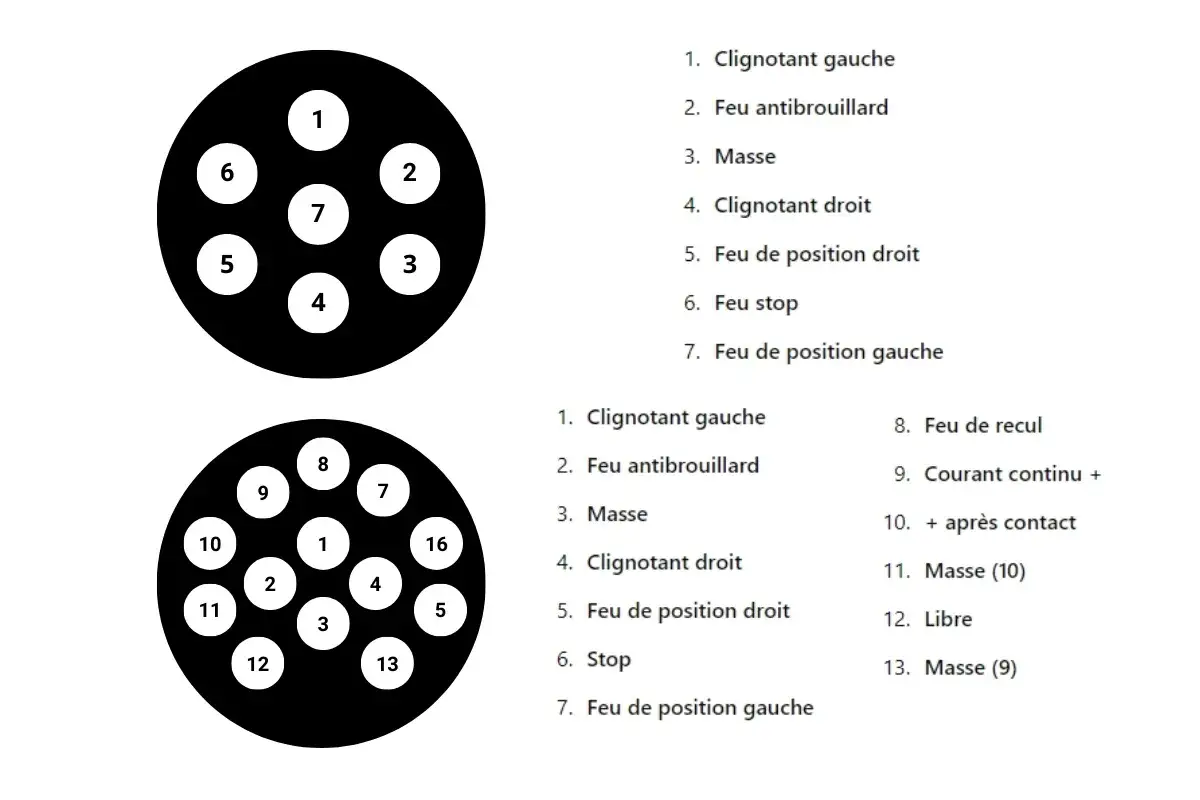

Le plan de câblage des 9 contacts utiles
Le plus utile, c’est de partir d’un principe simple: la numérotation prime sur la couleur. Les couleurs ci-dessous correspondent au code que l’on retrouve souvent sur les faisceaux européens, mais je contrôle toujours le marquage moulé dans le socle et je vérifie au multimètre avant de fermer le montage. Sur certains kits, une broche peut changer de couleur sans que la fonction change.
| Broche | Fonction | Couleur courante | Remarque pratique |
|---|---|---|---|
| 1 | Clignotant gauche | Jaune | Signal de base à tester en premier. |
| 2 | Feu antibrouillard arrière | Blanc ou bleu selon le faisceau | Indispensable si la remorque porte son propre antibrouillard. |
| 3 | Masse commune | Marron/blanc ou blanc selon le kit | Ne jamais la sous-dimensionner. |
| 4 | Clignotant droit | Vert | À tester avec les warnings pour valider les deux côtés. |
| 5 | Feu de position droit | Gris/rouge | Participe à la visibilité de nuit. |
| 6 | Feux stop | Noir/rouge | Un mauvais contact ici donne un convoi dangereux. |
| 7 | Feu de position gauche | Gris/noir | Complète l’éclairage arrière gauche. |
| 8 | Feu de recul | Vert | Utile surtout sur les montages 13 broches partiels ou complets. |
| 9 | +12 V permanent | Rouge | À protéger avec une section adaptée et un fusible dédié. |
Si votre montage s’arrête réellement à 9 voies, les contacts supplémentaires d’un 13 broches complet ne sont pas utilisés. En revanche, sur un faisceau complet, les broches 10 à 13 servent à des fonctions auxiliaires, notamment l’alimentation après contact et les retours de masse dédiés. C’est précisément ce qui fait la différence entre un simple câblage d’éclairage et un vrai faisceau polyvalent.
Mon repère terrain est simple: si je veux une installation robuste, je vérifie d’abord l’éclairage, ensuite le retour de masse, puis seulement les fonctions auxiliaires. C’est ce que je conseille aussi à quiconque veut éviter de démonter deux fois le même faisceau.
Brancher proprement sans créer de panne fantôme
Un câblage propre se joue rarement sur une seule grosse erreur. Il se joue sur une série de petits détails: la bonne section, la bonne masse, le bon routage et le bon test final. Sur un véhicule moderne, un boîtier multiplexé peut aussi surveiller les circuits d’attelage; si le branchement est approximatif, il peut déclencher une anomalie ou couper une fonction comme le feu antibrouillard arrière.
Préparer le faisceau
Je commence toujours par débrancher la batterie quand j’interviens sur un faisceau arrière. Ce n’est pas du perfectionnisme: c’est la façon la plus simple d’éviter un court-circuit pendant le passage des fils. Pour les sections, je garde une règle claire: 1,5 mm² pour l’éclairage et 2,5 mm² minimum pour les lignes de puissance comme le +12 V permanent ou les masses principales.
Raccorder les conducteurs
Je privilégie le sertissage avec une pince correcte plutôt que la soudure improvisée. Sous vibration, une soudure mal protégée finit souvent par casser ou se fissurer. Les fils doivent être guidés loin des zones chaudes, des arêtes vives et des points de frottement. Sur les passages de caisse, je protège toujours avec une gaine, et je laisse un peu de marge pour le mouvement du faisceau à l’ouverture du hayon ou de la flèche.
Pour la masse, je ne me contente jamais d’un point “à peu près bon”. Je prends un point de carrosserie propre, sans peinture, avec une cosse correctement serrée. Une masse médiocre est la cause classique des feux qui faiblissent, des clignotants qui accélèrent ou d’un antibrouillard qui fonctionne une fois sur deux.
Lire aussi : Schéma prise remorque poids lourd 24V - Évitez les pannes !
Tester avant de refermer
Le contrôle final doit se faire avant de remonter les garnitures. J’aime bien vérifier d’abord au multimètre, puis avec une remorque ou un porte-vélos équipé de feux réels. À l’arrêt, une batterie saine tourne autour de 12,4 à 12,8 V; moteur tournant, on monte souvent vers 13,8 à 14,7 V. Ces valeurs m’aident à savoir si la broche 9 fournit bien ce qu’elle doit fournir.
Sur un faisceau bien posé, je teste toujours dans cet ordre: veilleuses, clignotant gauche, clignotant droit, stop, antibrouillard, recul, puis alimentation permanente si la broche 9 est utilisée. Dans les installations récentes, c’est aussi le moment de vérifier que l’antibrouillard du véhicule est bien coupé quand l’attelage est branché.

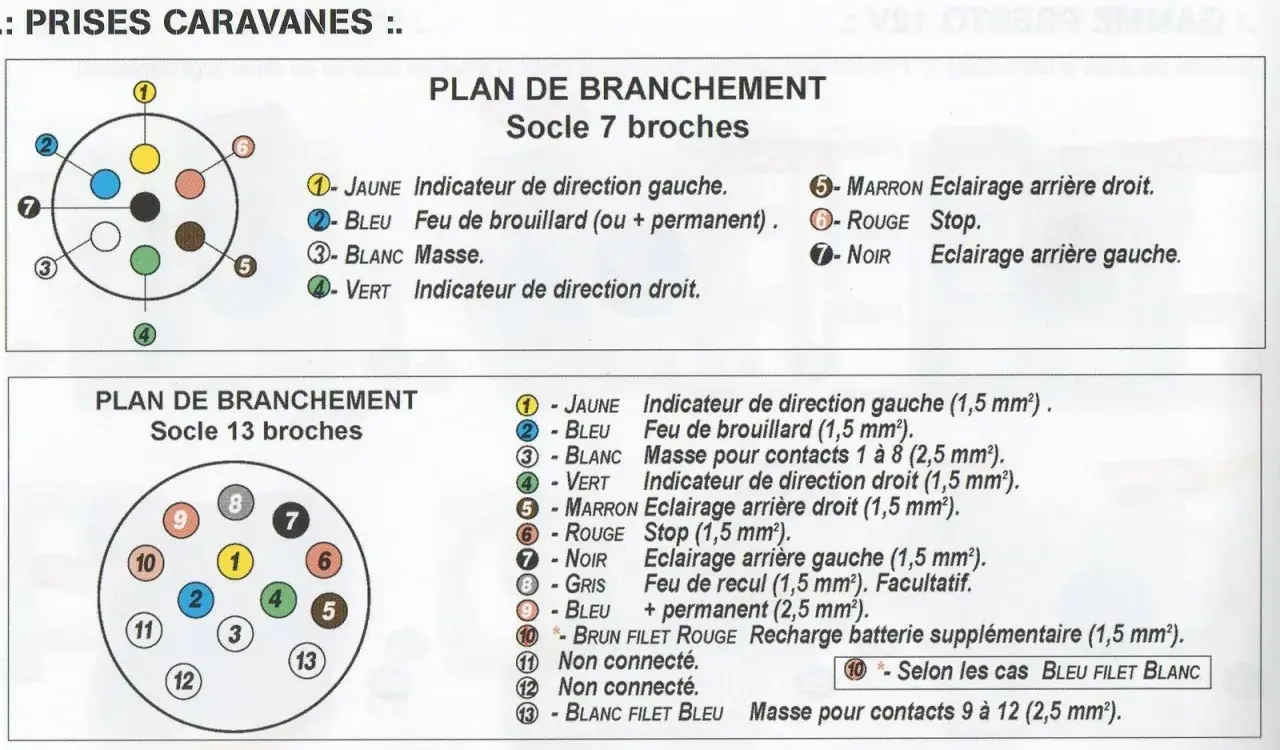

Quand 7 broches, 9 broches ou 13 broches sont les bons choix
Le choix du format n’est pas seulement une question de nombre de fils. C’est une question d’usage. Le système 13 broches, popularisé par des fabricants comme Erich Jaeger, a été pensé pour couvrir plus de fonctions que l’ancien 7 broches. En pratique, il est plus polyvalent, mais il n’est pas toujours indispensable si vous tractez seulement une remorque légère ou un porte-vélos simple.
| Configuration | Ce qu’elle permet | Limite principale | Budget habituel |
|---|---|---|---|
| 7 broches | Éclairage de base: clignotants, position, stop, masse, antibrouillard selon le montage | Pas de vraie alimentation auxiliaire ni de richesse fonctionnelle | Souvent le moins cher, surtout en adaptateur ou faisceau simple |
| 9 broches câblées | Compromis utile pour remorque légère, plateforme ou porte-vélos avec fonctions simples | Pas toujours suffisant pour une caravane ou un accessoire motorisé | Variable selon kit, mais reste en général au-dessus d’un simple adaptateur |
| 13 broches complet | Éclairage + marche arrière + alimentation permanente + alimentation après contact + masses dédiées | Montage plus long, parfois codage véhicule nécessaire | Comptez souvent davantage, mais la polyvalence compense vite |
| Adaptateur 7/13 | Compatibilité mécanique entre une voiture 7 broches et un accessoire 13 broches | Ne crée pas les fonctions absentes du véhicule | Souvent autour de quelques dizaines d’euros |
Je recommande l’adaptateur seulement quand il règle un problème ponctuel de compatibilité. Il ne remplace pas un vrai faisceau si votre usage demande le +12 V permanent, le feu de recul ou une gestion propre des auxiliaires. C’est exactement là que beaucoup d’automobilistes se trompent: un adaptateur rend la prise “compatible”, mais pas forcément “complète”.
Les erreurs qui font perdre du temps
Les pannes d’attelage ont presque toujours la même origine: une hypothèse trop rapide. Je vois régulièrement les mêmes erreurs, et elles coûtent un temps fou parce qu’elles obligent à redémonter le faisceau alors que le défaut était visible dès le départ.
- Confondre la couleur du fil avec la fonction réelle de la broche.
- Oublier la masse ou la reprendre sur un point peint, donc mauvais contact assuré.
- Sous-dimensionner le câble du +12 V permanent ou d’un retour de masse.
- Laisser un raccord non protégé à l’eau, au sel ou aux projections de route.
- Supposer qu’un adaptateur 7/13 ajoute le recul ou l’alimentation batterie.
- Ne pas tester avec la remorque réelle, alors qu’un test à vide peut masquer un défaut de charge.
- Ignorer la logique du boîtier d’attelage sur un véhicule multiplexé, surtout pour le antibrouillard et le stationnement.
Le détail que je surveille le plus souvent, c’est la masse commune. Une broche 1 à 8 bien câblée avec une masse médiocre donne un résultat trompeur: tout semble presque fonctionner, puis la panne revient dès que la remorque vibre ou que l’humidité s’installe.
Ce que je fais avant de fermer le capot du faisceau
Quand j’ai fini un montage, je ne considère jamais le travail comme terminé tant que je n’ai pas fait un tour complet des fonctions. Ce n’est pas une formalité. C’est ce qui évite les mauvaises surprises sur route, surtout si vous tractez souvent ou si vous roulez de nuit.
- Je vérifie les feux un par un, puis en double fonction avec les warnings.
- Je contrôle la broche 9 uniquement si elle est réellement utilisée.
- Je regarde si l’antibrouillard du véhicule s’éteint bien à l’attelage.
- Je fais un deuxième contrôle après quelques kilomètres, surtout si le faisceau est neuf.
- Je garde en tête qu’un porte-vélos simple n’exige pas forcément plus qu’un câblage 9 voies, alors qu’une caravane ou un plateau motorisé mérite souvent le 13 broches complet.
Si je devais résumer ma méthode en une seule règle, ce serait celle-ci: pour une remorque légère ou un porte-vélos standard, un câblage 9 voies bien fait suffit; pour une caravane, un usage fréquent ou un accessoire qui demande de la puissance, je passe au 13 broches complet sans hésiter. Le vrai gain ne vient pas du nombre de fils, mais de la qualité du brochage, de la masse et du test final avant départ.
