L’essentiel à retenir avant de brancher une remorque 24 V
- La prise 24N couvre l’éclairage de base, pas toutes les fonctions auxiliaires.
- La 24S ajoute des services comme le feu de recul, le brouillard arrière ou l’alimentation permanente.
- L’ISO 12098 regroupe aujourd’hui, sur les ensembles récents, ce que faisaient séparément les prises 24N et 24S.
- L’ISO 7638 reste dédiée à l’ABS/EBS: ce n’est pas la même prise que l’éclairage.
- La masse et les contacts corrodés expliquent une grande partie des pannes récurrentes.
- Un test sous charge vaut mieux qu’un simple contrôle visuel ou qu’une lampe témoin trop légère.
Comprendre le rôle de chaque connecteur 24 V
Quand je parle de câblage remorque sur un ensemble poids lourd, je sépare toujours trois besoins: l’éclairage de base, les fonctions supplémentaires et la transmission des informations ABS/EBS. Cette distinction évite beaucoup d’erreurs, surtout quand on répare une semi-remorque déjà bricolée par plusieurs ateliers.En pratique, la 24N sert au strict nécessaire: feux de position, clignotants, stop et, selon les cas, la commande de freinage de remorque. La 24S ajoute ce qui manque à la 24N, par exemple le feu de recul, le brouillard arrière ou une alimentation permanente. Sur les ensembles récents, l’ISO 12098 a pris le relais en réunissant ces fonctions dans un seul connecteur 15 broches, ce qui simplifie le faisceau et limite les adaptateurs inutiles.
Je garde aussi en tête un point souvent mal compris: l’ISO 7638 n’est pas une “prise de plus pour les feux”. Elle sert au système ABS/EBS et doit rester traitée comme un circuit à part. Cette séparation fait gagner du temps au diagnostic et évite les montages hasardeux. La suite logique, c’est donc de lire le pinout sans confondre les familles de prises.
Repérer les broches d’une prise 24N sans se tromper
Sur une prise 24N conforme à l’ISO 1185, le schéma est stable et assez simple à lire. Je conseille toujours de vérifier d’abord si le dessin est présenté côté socle ou côté fiche, parce que c’est là que beaucoup inversent gauche et droite. Ensuite, je contrôle la masse avant toute autre ligne: c’est elle qui fait tomber la moitié des diagnostics “mystérieux”.
| Broche | Fonction | Couleur courante | Section souvent utilisée | Remarque utile |
|---|---|---|---|---|
| 1 | Masse commune | Blanc | 2,5 mm² | À vérifier en priorité si plusieurs feux tombent en panne. |
| 2 | Position et gabarit arrière gauche, éclairage de plaque | Noir | 1,5 mm² | Alimente le côté gauche de l’éclairage arrière. |
| 3 | Clignotant gauche | Jaune | 1,5 mm² | Une coupure ici se voit souvent sur les répétiteurs aussi. |
| 4 | Feux stop | Rouge | 1,5 mm² | Le stop qui reste faible indique parfois un mauvais retour de masse. |
| 5 | Clignotant droit | Vert | 1,5 mm² | Un faux contact ici donne un symptôme net, mais pas toujours intermittent. |
| 6 | Position et gabarit arrière droit, éclairage de plaque | Marron | 1,5 mm² | Très utile pour isoler un défaut côté droit. |
| 7 | Commande de freinage de remorque | Bleu | 1,5 mm² | À ne pas confondre avec une ligne ABS/EBS. |
Je me méfie toujours d’un faisceau qui “fonctionne presque”. Si la couleur du fil ne correspond pas au standard, je ne corrige pas au hasard: je mesure. Dans le réel, les garages tombent parfois sur des remorques réparées avec des couleurs non conventionnelles, des cosses inversées ou des masses reprises sur la carrosserie sans vraie continuité. Le schéma est donc un guide, pas une excuse pour brancher à l’aveugle.
Ce repérage pose la base. Une fois les broches identifiées, il devient beaucoup plus simple de décider si la remorque doit rester en 24N ou passer à un système plus complet.
Choisir entre 24N, 24S, ISO 12098 et ISO 7638
Sur le terrain, je vois souvent des montages hybrides: une remorque ancienne gardée en 24N, un tracteur récent prévu pour l’ISO 12098, puis un adaptateur ajouté pour “faire tenir” l’ensemble. Ça peut dépanner, mais ce n’est pas une solution élégante si l’usage est fréquent. En 2026, la logique la plus propre reste de partir du besoin réel: éclairage seul, fonctions auxiliaires, ou électronique de freinage.
| Standard | Nombre de broches | Usage principal | Ce qu’il apporte | Limite à connaître |
|---|---|---|---|---|
| ISO 1185 / 24N | 7 | Éclairage de base | Simple, robuste, largement répandu | Pas de recul ni d’alimentation auxiliaire complète |
| ISO 3731 / 24S | 7 | Fonctions supplémentaires | Recul, brouillard arrière, +24 V permanent, +24 V sous contact | Souvent utilisé en complément de la 24N, pas en remplacement total |
| ISO 12098 | 15 | Solution moderne camion-remorque | Regroupe les fonctions de la 24N et de la 24S dans un seul ensemble | Ne remplace pas la prise ABS/EBS dédiée |
| ISO 7638 | 7 | ABS/EBS | Communication et alimentation du système de freinage électronique | Connecteur distinct, à câbler et tester séparément |
Le point qui change vraiment la vie, c’est celui-ci: la 24N ne suffit pas dès qu’il faut alimenter autre chose que des feux de base. Si la remorque embarque une fonction de recul, un brouillard arrière, des capteurs ou une alimentation auxiliaire, je passe soit à la 24S, soit à l’ISO 12098 selon l’architecture du véhicule. Et si l’ensemble est équipé d’ABS/EBS, je laisse l’ISO 7638 faire son travail sans la mélanger au reste.
Cette logique de choix évite les adaptateurs mal pensés. Elle prépare surtout un câblage propre, donc plus facile à dépanner par la suite.

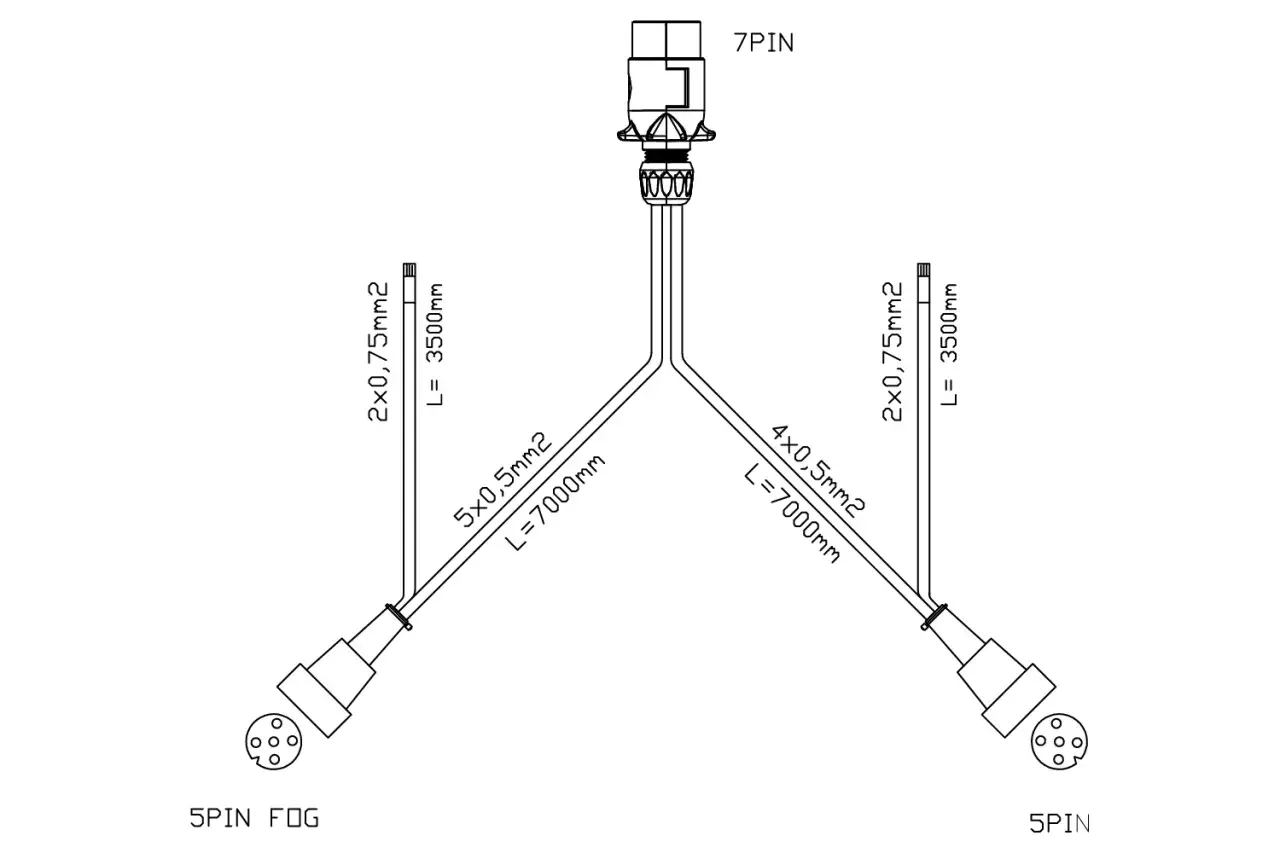

Câbler proprement pour éviter les retours atelier
Quand je refais un branchement de prise remorque, je travaille comme si le camion allait rouler sous la pluie, dans le sel et avec des vibrations constantes. Un bon montage tient parce qu’il est mécaniquement propre avant même d’être électriquement juste. Autrement dit: sertissage net, étanchéité correcte, masse fiable et cheminement du câble protégé.
Avant de serrer la première cosse
Je commence par identifier la norme exacte du socle et de la fiche, puis je note la vue utilisée sur le schéma. Ensuite, je vérifie la longueur du faisceau, l’état des joints, la présence d’oxydation et la section des conducteurs. Sur un circuit 24 V, une section sous-dimensionnée ne pardonne pas longtemps: le courant passe, mais la chute de tension finit par allumer des défauts parasites.
- Multimètre avec mesure de continuité et de tension.
- Lampe témoin 24 V ou banc de test sous charge.
- Pince à sertir adaptée aux cosses du connecteur.
- Gaines thermo et joints d’étanchéité en bon état.
- Nettoyant contact pour une remise en état sérieuse, pas cosmétique.
Le montage que je privilégie
Je pars du principe qu’un faisceau remorque doit rester lisible au prochain atelier. Donc je garde un code couleur cohérent, je serre les bornes au couple correct quand le constructeur le prévoit, et je sécurise le câble pour qu’il ne tire pas sur les contacts en braquage ou en articulation. Je préfère aussi un passage de câble un peu plus long et bien guidé qu’un montage trop tendu qui se met à souffrir au premier choc.
Sur les systèmes modernes, j’accorde une attention particulière aux adaptateurs 7 vers 15 broches. Ils dépannent, mais ils ne créent pas une fonction qui n’existe pas côté véhicule. Si la sortie sous contact n’est pas activée par le tracteur, l’adaptateur ne la fabriquera pas. C’est une nuance importante, surtout sur certains tracteurs récents ou électriques.
Lire aussi : Numéro de série remorque - Vérifiez avant d'acheter!
Le test que je fais avant de rendre le camion
Je termine toujours par un test sous charge, pas seulement par un contrôle visuel. Les LED de test rassurent vite, mais elles ne révèlent pas toujours un retour de masse médiocre ou une cosse fatiguée. J’active chaque fonction une par une: position gauche, position droite, clignotants, stop, puis les fonctions supplémentaires si le système en dispose. Si le moindre contact chauffe, se met à scintiller ou réagit de façon instable, je reprends le faisceau avant la remise en route.
Cette méthode simple réduit beaucoup les retours atelier. Elle prépare aussi le diagnostic, parce qu’un câble bien posé se lit ensuite bien plus facilement.
Diagnostiquer les pannes les plus fréquentes sur route
Les symptômes de panne sur une prise remorque poids lourd 24 V sont souvent répétitifs. Quand je les observe, je cherche d’abord l’endroit où la chaîne se casse: masse, broche, sertissage, corrosion ou compatibilité de norme. Le piège classique, c’est de vouloir remplacer la prise complète alors que le défaut vient d’un seul contact oxydé.
| Symptôme | Cause probable | Contrôle à faire en premier |
|---|---|---|
| Plusieurs feux arrière ne répondent plus | Masse faible ou broche 1 défaillante | Continuité de masse, état des cosses et serrage |
| Un seul côté fonctionne mal | Broche correspondante coupée ou oxydée | Mesure de tension à l’entrée et à la sortie de la prise |
| Clignotement irrégulier | Résistance de contact trop élevée | Nettoyage du connecteur, contrôle du sertissage |
| Feu de recul absent | Prise 24N utilisée à la place d’une 24S ou d’une ISO 12098 | Identifier la norme réelle du véhicule et de la remorque |
| Voyant ABS/EBS allumé | Problème sur l’ISO 7638, pas sur la prise d’éclairage | Contrôler le connecteur ABS/EBS séparément |
| Adaptateur qui chauffe | Section insuffisante, mauvais contact ou conversion mal adaptée | Vérifier la compatibilité et remplacer l’adaptateur si besoin |
Le diagnostic le plus rentable reste souvent le plus banal: je contrôle la masse, je vérifie la vue du connecteur, puis je teste sous charge. Si ces trois points sont bons, la panne devient beaucoup plus ciblée. Et si le problème revient après pluie ou lavage, j’inspecte immédiatement l’étanchéité du socle et l’oxydation interne: c’est là que les faux contacts aiment se cacher.
Quand un défaut semble intermittent, je ne me fie jamais à la seule apparence du connecteur. Une prise peut paraître propre à l’extérieur et être fatiguée à l’intérieur, surtout après des kilomètres de vibration et de sel routier.
Ce que je contrôle avant de rendre le camion à nouveau opérationnel
Si je devais résumer l’approche la plus fiable, je dirais qu’elle tient en quatre réflexes: identifier la norme exacte, repérer correctement les broches, séparer l’éclairage de l’ABS/EBS et tester sous charge. C’est cette discipline qui fait la différence entre un branchement “qui marche à l’atelier” et un branchement qui tient vraiment sur la route.
- Je vérifie la compatibilité entre la prise du tracteur et celle de la remorque.
- Je garde la masse en tête comme premier point de contrôle.
- Je n’utilise pas une 24N pour des fonctions qu’elle ne transporte pas.
- Je remplace les adaptateurs par une vraie remise à niveau dès que l’usage devient régulier.
- Je fais un test complet après montage, pas seulement un essai visuel.
En pratique, c’est ce qui évite les dépannages à répétition. Un faisceau bien pensé, bien serti et bien testé est plus fiable qu’un montage rapide censé “tenir le coup”. Et dans le monde du poids lourd, cette différence se voit toujours au moment où la pluie, les vibrations et le kilométrage commencent à travailler contre vous.
