Panne prise remorque 7 broches - Diagnostic rapide et fiable

Ce que révèlent les symptômes les plus courants

Je ne commence jamais par démonter le faisceau. Je regarde d’abord quel signal manque, parce que le symptôme dit déjà où chercher. Une panne franche sur un seul circuit ne se traite pas comme une coupure générale, et c’est là que beaucoup de gens perdent du temps.

Quand on sait quel scénario on a, le brochage devient beaucoup plus lisible. Et c’est justement ce qui évite de confondre une panne de masse avec un simple problème d’ampoule.

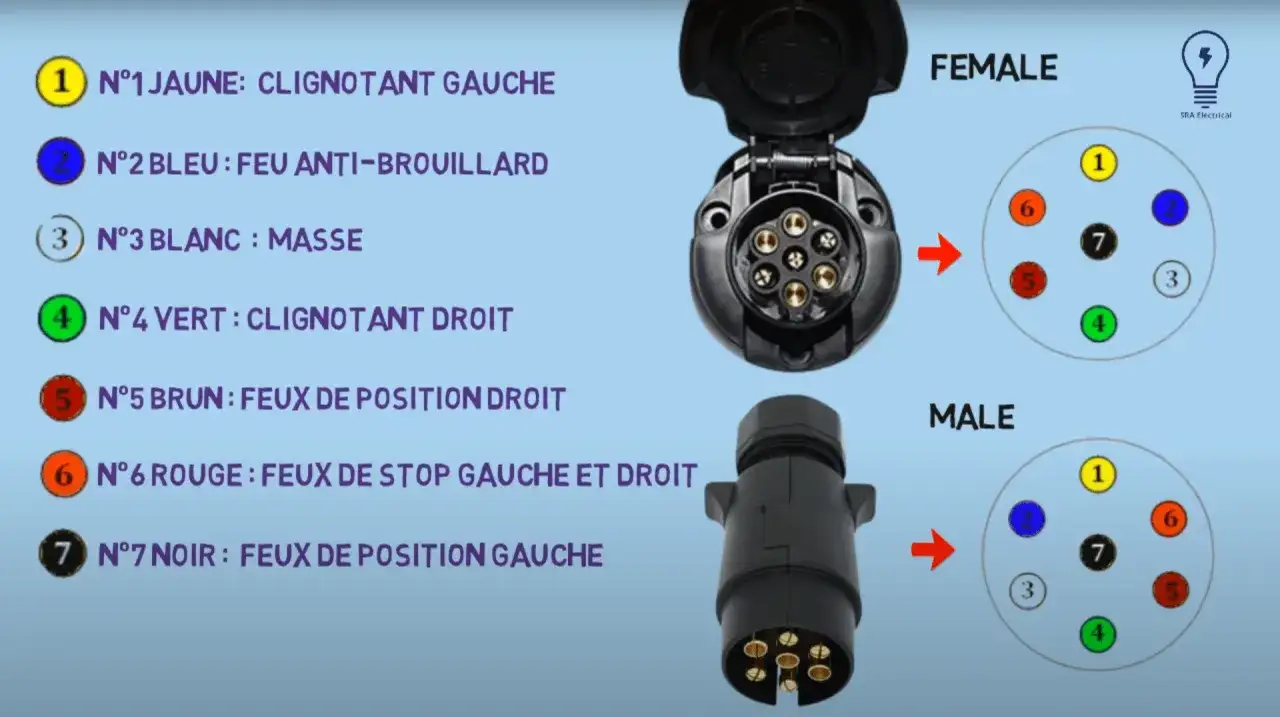

Comprendre le brochage d’une prise 7 broches

La norme ISO 1724, souvent appelée 12N, regroupe les fonctions de base. Je m’appuie toujours sur ce repère, parce qu’il évite de confondre une broche de clignotant avec une broche de stop. Les couleurs peuvent varier selon le faisceau, mais la fonction reste la même.

Ce point compte beaucoup : une prise 7 broches ne transmet que l’éclairage de base. Pas de feu de recul, pas d’alimentation permanente sérieuse pour une caravane, pas de fonctions auxiliaires avancées. Dès que le besoin dépasse ces usages, le diagnostic doit aussi intégrer la compatibilité du système.

Une fois le brochage en tête, je passe au contrôle le plus rentable : la masse, puis la corrosion, puis les fusibles.

Je teste d’abord la masse, la corrosion et les fusibles

La masse est la première suspecte. Je ne me fie jamais à la seule impression visuelle, parce qu’une prise peut avoir l’air propre et rester mauvaise sous charge. Et sur une remorque, une masse médiocre peut faire tomber plusieurs fonctions à la fois, ce qui brouille complètement le diagnostic.

1. Je commence par l’inspection visuelle : broches tordues, plastique fendu, traces vertes d’oxydation, humidité dans le capot et câble arraché au niveau du presse-étoupe.

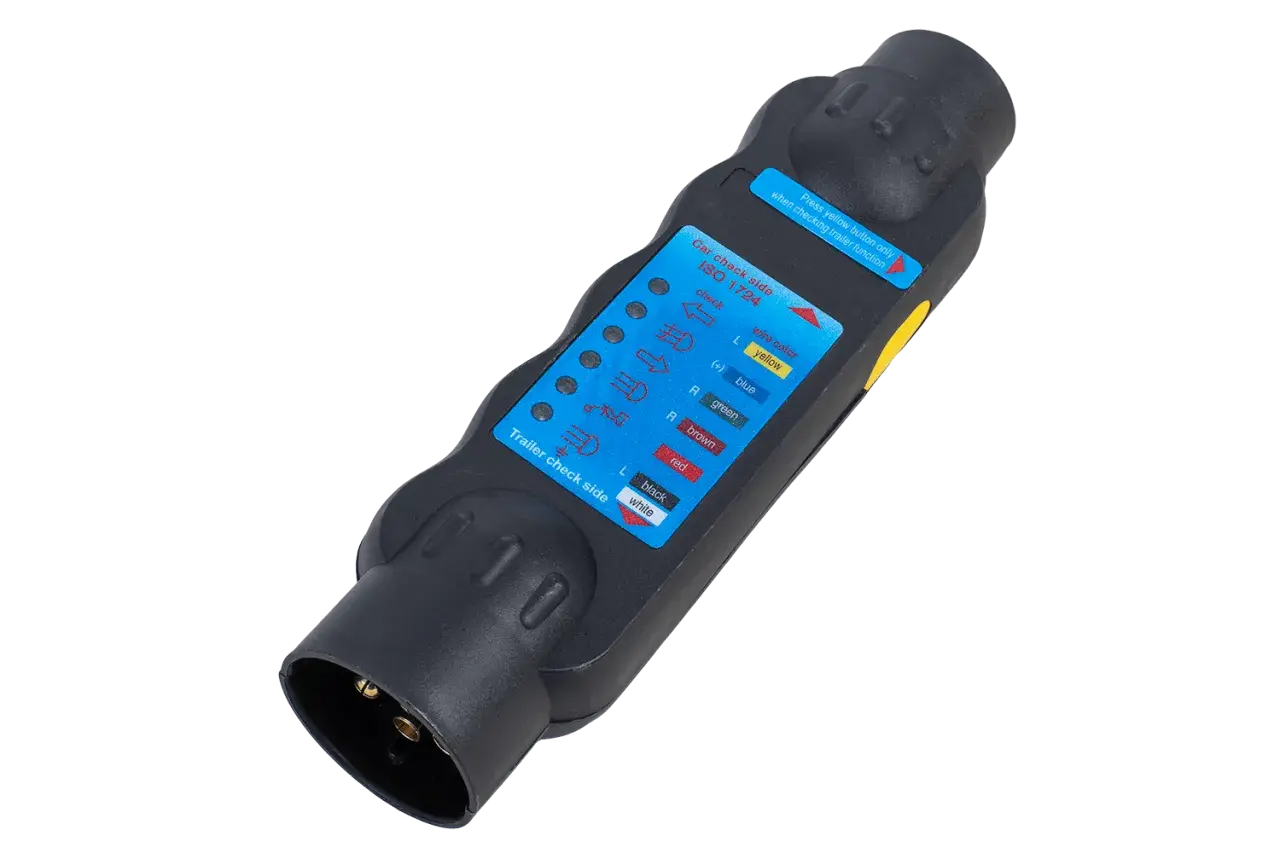

2. Je branche ensuite un testeur de prise ou un multimètre en tension continue. J’active chaque fonction une par une et je vérifie que la tension apparaît bien sur la broche concernée.
3. Je contrôle la broche 3, la masse. Si la masse est instable, les autres mesures deviennent trompeuses. En pratique, je considère qu’une masse qui varie quand on bouge le faisceau est déjà une panne.
4. Je vérifie les fusibles liés à l’attelage, car beaucoup de véhicules ont un fusible dédié au faisceau de remorque, parfois dans la boîte à fusibles habitacle, parfois près de la batterie.
5. Je fais un léger test de mouvement sur le faisceau près de la prise. Si les feux reviennent ou s’éteignent en bougeant le câble, j’ai trouvé un faux contact ou une rupture interne.

Je préfère tester avec une charge réelle ou un outil prévu pour ça, parce qu’un simple voltmètre peut donner une lecture rassurante alors que le circuit s’écroule dès qu’on branche une ampoule. Quand le socle donne enfin des résultats cohérents, le reste du diagnostic se joue entre la voiture et la remorque.

Quand la panne vient du véhicule plutôt que de la remorque

Le test le plus simple, c’est de brancher une autre remorque dont tu connais l’état électrique, ou un testeur de charge fiable. Si le défaut reste exactement le même, je suspecte le véhicule. Si la seconde remorque fonctionne, la panne est presque sûrement côté remorque ou prise.

• Une seule fonction absente sur toutes les remorques pointe vers le faisceau du véhicule, un relais ou un fusible précis.
• Toutes les fonctions absentes orientent vers une alimentation générale, une masse principale ou un module d’attelage en défaut.
• Un clignotement accéléré au tableau de bord indique souvent que le véhicule ne voit plus la bonne charge sur le circuit de clignotant.
• Le feu antibrouillard arrière qui s’éteint quand la remorque est branchée est souvent un comportement normal, pas une panne.
• Sur certains véhicules multiplexés, la sortie d’attelage est gérée par un module ; un simple pontage sauvage peut créer plus de problèmes qu’il n’en résout.

Je vois souvent une erreur classique : on accuse la prise alors que le véhicule a perdu le signal de commande, ou l’inverse. Sur une installation récente, le calculateur surveille parfois la charge, la coupure du brouillard arrière et la présence d’une remorque. Si la logique électronique n’est pas comprise, on change des pièces inutiles.

Quand le véhicule envoie bien le bon signal, il faut réparer le connecteur et le câblage proprement, pas seulement faire repartir l’éclairage pour cinq minutes.

Réparer proprement sans masquer le vrai défaut

Je distingue toujours trois niveaux de réparation. La simple saleté se traite différemment d’une broche brûlée ou d’un câble cassé dans le presse-étoupe. Et plus on attend, plus la réparation devient coûteuse parce que l’oxydation remonte dans le fil.

Je nettoie, je sèche, puis je protège le joint et le capot. Sur une prise qui a déjà noirci ou fondu, je ne m’acharne pas : je remplace. C’est plus propre, plus sûr et souvent moins cher que de revenir deux semaines plus tard pour la même panne.

Si l’humidité revient souvent, je regarde aussi la fixation du câble et l’orientation de la prise. Une prise mal exposée aux projections d’eau finit presque toujours par reposer problème, même après un bon nettoyage.

Rester en 7 broches ou passer au 13 broches

Le choix du connecteur n’est pas qu’une question de format. Pour une remorque légère, un porte-vélo ou un usage occasionnel, la 7 broches fait le travail. Pour une caravane ou pour des besoins électriques plus complets, je passe au 13 broches sans hésiter.

L’adaptateur dépanne, mais il ne remplace pas le bon standard. Si tu passes d’une 13 broches à une 7 broches, tu gardes l’éclairage de base, mais tu perds le feu de recul et les alimentations permanentes. Et si tu utilises un adaptateur, je conseille de le retirer après usage pour limiter l’humidité et l’oxydation dans la prise.

Mon avis est simple : rester en 7 broches a du sens si ton besoin est stable et basique ; basculer en 13 broches devient vite rationnel dès qu’il y a une caravane ou des accessoires à alimenter. Quand le système est choisi pour le bon usage, les pannes bizarres deviennent plus rares.

Les derniers contrôles que je fais avant de reprendre la route

Avant de refermer le capot et de partir, je fais un dernier tour très concret. Ce sont souvent ces détails qui évitent la panne qui revient au premier passage dans une flaque ou au premier trajet de nuit.

• Je vérifie que la prise se verrouille bien et que le capuchon protège correctement les broches.
• Je regarde le presse-étoupe pour être sûr que le câble ne frotte pas contre le timon ou la traverse.
• Je m’assure qu’aucune cosse ne chauffe après quelques minutes de test, signe d’une résistance anormale.
• Je garde un petit testeur et quelques fusibles de rechange dans le véhicule, surtout si je tracte souvent.
• J’inspecte la prise au moins à chaque changement de saison, parce que le sel, la pluie et les lavages haute pression font plus de dégâts qu’on ne le croit.

Sur ce type de panne, la régularité compte plus qu’un grand démontage. Un contrôle rapide de la masse, un nettoyage annuel et un test avant départ suffisent souvent à éviter la majorité des soucis d’éclairage sur route, surtout quand la remorque sort peu et que la prise voit passer beaucoup d’humidité.
