Les anciennes prises de remorque fonctionnent encore souvent, mais elles cachent des limites très concrètes: un éclairage de base suffisant pour un petit porte-charge, des auxiliaires absents pour une caravane, et des pannes qui viennent plus souvent de l’oxydation que du schéma lui-même. Je fais ici le point sur le câblage historique, la lecture des broches, les cas où un adaptateur suffit et ceux où je conseille de repartir sur un faisceau propre.
Les points à retenir avant de toucher au faisceau
- Le 7 broches historique, souvent appelé 12N, suffit pour l’éclairage de base d’une remorque simple.
- Le 13 broches ajoute les fonctions qui comptent vraiment sur la route: feu de recul, +12 V permanent et +12 V après contact.
- Un adaptateur ne crée pas les fonctions manquantes, il ne fait que relier deux standards différents.
- Sur une caravane, je privilégie presque toujours un vrai 13 broches plutôt qu’un montage bricolé.
- La majorité des défauts viennent d’une masse fatiguée, d’une prise humide ou de broches corrodées.
- En 2026, compte souvent 11 à 20 € pour un adaptateur, 30 à 150 € pour un faisceau selon la technologie, et bien plus si la pose est confiée à un atelier.
Ce que recouvre vraiment un ancien branchement de prise remorque
Quand on parle d’un ancien branchement, je pense d’abord au 7 broches standard, encore très présent sur les remorques légères, les porte-vélos et certains anciens porte-bateaux. Ce format, souvent désigné 12N ou ISO 1724, a été conçu pour une mission simple: transmettre les feux indispensables, pas alimenter une caravane comme une petite maison mobile.
En pratique, ce vieux câblage reste pertinent tant que l’usage reste sobre. Il pilote les clignotants, les feux arrière, les feux stop, le feu antibrouillard arrière et la masse. Dès qu’il faut un feu de recul, une alimentation auxiliaire ou une recharge batterie, il atteint ses limites. C’est là que l’on voit apparaître les montages anciens qui « marchent encore », mais qui ne rendent plus les services attendus aujourd’hui.
Je me méfie aussi des montages hybrides ou non normalisés. Une prise peut paraître correcte de l’extérieur et cacher à l’intérieur des épissures vieillies, des fils durcis ou des raccords qui ont pris l’eau. Sur la route, ce n’est pas le look qui compte, c’est la continuité électrique et la qualité de la masse.
Pour le lecteur, la bonne question n’est donc pas seulement « est-ce ancien ? », mais plutôt « est-ce encore adapté à l’usage prévu ? ». C’est précisément ce que je regarde juste après, en lisant le schéma broche par broche.
Reconnaître les broches et lire le schéma sans se tromper
Je pars toujours du principe suivant: sur un ancien faisceau, la couleur des fils ne suffit pas. Les codes couleur sont utiles, mais sur du matériel âgé, une réparation antérieure ou une rallonge artisanale peut avoir cassé toute logique visuelle. Le seul réflexe fiable, c’est de vérifier la fonction de chaque broche avec un testeur ou un multimètre.
| Broche | Fonction | Couleur courante |
|---|---|---|
| 1 | Clignotant gauche | Jaune |
| 2 | Feu antibrouillard arrière | Bleu |
| 3 | Masse | Blanc |
| 4 | Clignotant droit | Vert |
| 5 | Feu arrière droit | Marron |
| 6 | Feux stop | Rouge |
| 7 | Feu arrière gauche | Noir |

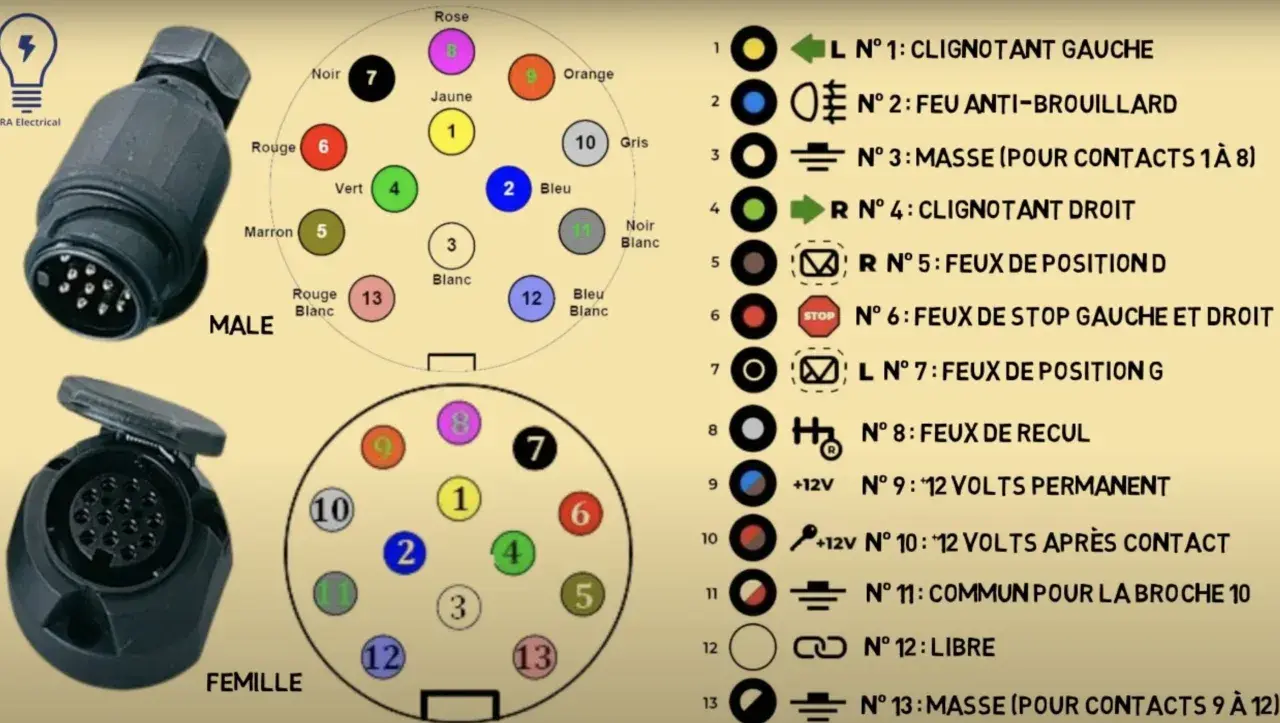

Dans un système 13 broches, la base reste la même sur les broches 1 à 7, puis on ajoute les fonctions qui changent tout en usage réel: le feu de recul, le +12 V permanent, le +12 V après contact, des masses séparées et, selon les montages, la reconnaissance de remorque. C’est ce détail qui explique pourquoi un simple passage en adaptateur ne suffit pas pour une caravane bien équipée.
| Standard | Ce qu’il transporte | Usage le plus courant | Limite principale |
|---|---|---|---|
| 7 broches ISO 1724, souvent appelé 12N | Éclairage de base, antibrouillard arrière, masse | Remorque légère, porte-vélos, ancien porte-bateau | Pas de feu de recul ni d’alimentation auxiliaire |
| 13 broches DIN / ISO 11446 | Fonctions du 7 broches + recul, +12 V permanent, +12 V après contact, masses dédiées | Caravane, remorque récente, usage régulier | Pose plus technique, souvent avec boîtier électronique |
Comme le rappelle Brink, le 7 broches sert surtout à l’éclairage de base, tandis que le 13 broches ajoute les fonctions d’usage avancé et devient la référence sur les ensembles récents. Une fois ce schéma compris, la décision entre réparation, adaptateur et remplacement devient beaucoup plus simple.
Quand réparer, adapter ou remplacer
Je raisonne en trois niveaux. D’abord, l’adaptateur, qui est une solution de confort. Ensuite, la réparation ciblée, utile quand la base est saine. Enfin, le remplacement complet, qui est souvent la seule vraie solution quand le faisceau a trop vieilli.
En 2026, je vois généralement des adaptateurs autour de 11 à 20 €, des faisceaux universels 7 broches entre 30 et 75 €, et des faisceaux 13 broches entre 64 et 150 € selon qu’ils intègrent ou non un boîtier électronique. Chez Norauto, la pose d’un attelage démarre à 399,95 €, ce qui donne une bonne idée du coût total dès qu’on sort du simple dépannage.
| Situation | Ce que je fais | Budget matériel indicatif 2026 | Mon avis |
|---|---|---|---|
| Petite remorque utilisée ponctuellement | Je garde le 7 broches si le faisceau est sain | 11 à 20 € pour un adaptateur, 30 à 75 € pour un faisceau simple | Suffisant si l’éclairage de base est le seul besoin |
| Caravane ou remorque avec fonctions auxiliaires | Je passe en 13 broches | 64 à 150 € pour un faisceau adapté | Plus cohérent que d’empiler les convertisseurs |
| Prise piquée par la corrosion ou câble craquelé | Je remplace le bloc, pas seulement la fiche | Quelques dizaines d’euros pour les pièces de réparation | Le patch rapide revient souvent plus cher à long terme |
| Véhicule multiplexé | Je choisis un kit avec boîtier électronique | 30 à 150 € selon le kit | Évite les défauts d’éclairage, les voyants parasites et les coupures aléatoires |
Un point important: un adaptateur 7 vers 13 ou 13 vers 7 ne recrée jamais les fonctions absentes. Il permet seulement de brancher une fiche différente. Donc, si la remorque ou la caravane attend du +12 V permanent, du recul ou une coupure propre des radars, l’adaptateur dépanne mais ne résout pas le besoin.
Sur les montages mixtes, je préfère une solution standardisée plutôt qu’une prise exotique ou hybride. Les systèmes non normalisés compliquent le diagnostic, favorisent l’humidité et font perdre du temps au premier faux contact. Pour la route, la simplicité bien montée reste presque toujours la meilleure économie.
Réparer un faisceau ancien proprement
Avant de démonter quoi que ce soit, je coupe l’alimentation du véhicule et je vérifie l’état général de la prise. Si le plastique est jauni, si les broches sont vert-de-gris, ou si le câble est dur comme du bois, je considère déjà que la réparation ciblée risque d’être provisoire.
- Je commence par tester la masse. C’est la cause la plus fréquente des feux faibles, intermittents ou capricieux.
- Je contrôle ensuite chaque fonction avec un multimètre ou un testeur de remorque. Je ne me fie pas au hasard ni aux couleurs seules.
- Je nettoie les contacts, mais si une broche est brûlée, tordue ou piquée en profondeur, je remplace la prise complète.
- Je répare les liaisons avec des cosses serties correctes, de la gaine thermo et des connexions protégées de l’eau.
- Je vérifie la section de câble: environ 1 mm² suffit pour les circuits d’éclairage de base, tandis que les lignes permanentes ou après contact demandent souvent 2,5 mm².
- Je termine par un essai sur route dégradée ou sur parking avec la remorque attelée, parce qu’un faux contact apparaît souvent avec les vibrations.
Sur un véhicule multiplexé, je suis plus strict encore. Le branchement direct sur les feux arrière peut fonctionner un jour et créer des défauts le lendemain. Dans ce cas, un faisceau avec boîtier électronique est la solution propre, surtout si le véhicule doit gérer l’antibrouillard, le radar de recul ou la détection de remorque.
Je remplace sans discussion tout ce qui a chauffé, tout ce qui a pris l’eau et tout ce qui a été réparé plusieurs fois. À ce stade, on ne parle plus d’entretien, on parle de sécurité électrique.
Les pannes les plus courantes sur un ancien montage
Sur les prises anciennes, les symptômes sont souvent trompeurs. Un feu qui marche à l’arrêt peut faiblir en roulant, et un clignotant qui fonctionne côté remorque peut faire croire que tout va bien alors que la masse est déjà en train de lâcher.
| Symptôme | Cause probable | Ce que je fais |
|---|---|---|
| Un seul côté ne s’allume plus | Broche oxydée, fil coupé, connexion débranchée | Je teste la continuité et je remplace le connecteur si besoin |
| Les feux sont faibles ou vacillent | Masse mauvaise, cosse noire, humidité dans la prise | Je reprends la masse et je nettoie ou change la prise |
| Le clignotement devient rapide | Ampoule défectueuse ou résistance anormale sur le circuit | Je contrôle l’ampoule, puis le câblage et les masses |
| Le feu antibrouillard reste incohérent | Adaptation incomplète ou broche 2 mal câblée | Je vérifie le schéma et je n’utilise pas d’adaptateur comme solution finale |
| Le feu de recul n’existe pas sur la remorque | Montage 7 broches incompatible avec cette fonction | Je passe sur un 13 broches si l’usage l’exige |
| Plastique fondu autour des broches | Mauvais contact et échauffement | Je remplace immédiatement la prise et je contrôle toute la ligne |
Le vrai piège, ici, c’est de confondre un dépannage ponctuel avec une réparation durable. Tant que le problème vient d’un simple faux contact, on peut sauver le montage. Dès qu’il y a échauffement, humidité répétée ou câble durci, le remplacement devient la voie la plus fiable.
Ce que je ferais à la place d’un ancien branchement fatigué
Si l’usage reste simple, je garde le 7 broches et je refais proprement la prise, la masse et les connexions. Si je tracte une caravane, un bateau ou un ensemble appelé à voyager souvent, je passe sans hésiter au 13 broches. Et si le faisceau a déjà été bricolé plusieurs fois, je repars sur une base saine plutôt que de multiplier les adaptateurs.- Je choisis le 7 broches seulement quand les besoins restent basiques et stables.
- Je choisis le 13 broches dès qu’il faut du recul, de l’alimentation permanente ou une solution vraiment durable.
- Je remplace tout montage qui chauffe, prend l’eau ou provoque des défauts intermittents.
- Je privilégie toujours un montage standard, lisible et facile à diagnostiquer sur la route.
