Le bon branchement d’une prise de remorque se joue rarement à l’œil nu. Entre les fils dont la teinte a pâli, les faisceaux déjà réparés et les différences entre 7 et 13 broches, je préfère toujours partir d’un repérage clair plutôt que d’une simple intuition. Ici, je détaille les couleurs les plus courantes, la logique des broches, les erreurs qui provoquent des pannes étranges et la méthode la plus sûre pour câbler ou contrôler un attelage.
Les repères utiles avant de toucher au faisceau
- Sur une prise 7 broches, le jaune commande le clignotant gauche et le blanc sert de masse.
- Le standard 13 broches reprend les 7 fonctions de base et ajoute le feu de recul, le +12 V permanent et le +12 V après contact.
- Je me fie d’abord au numéro de broche, puis à la couleur du fil seulement si le faisceau respecte la norme.
- Une masse fatiguée crée souvent plus de problèmes qu’un fil de commande cassé.
- Si les couleurs ne correspondent pas au schéma, un multimètre vaut mieux qu’un branchement au hasard.

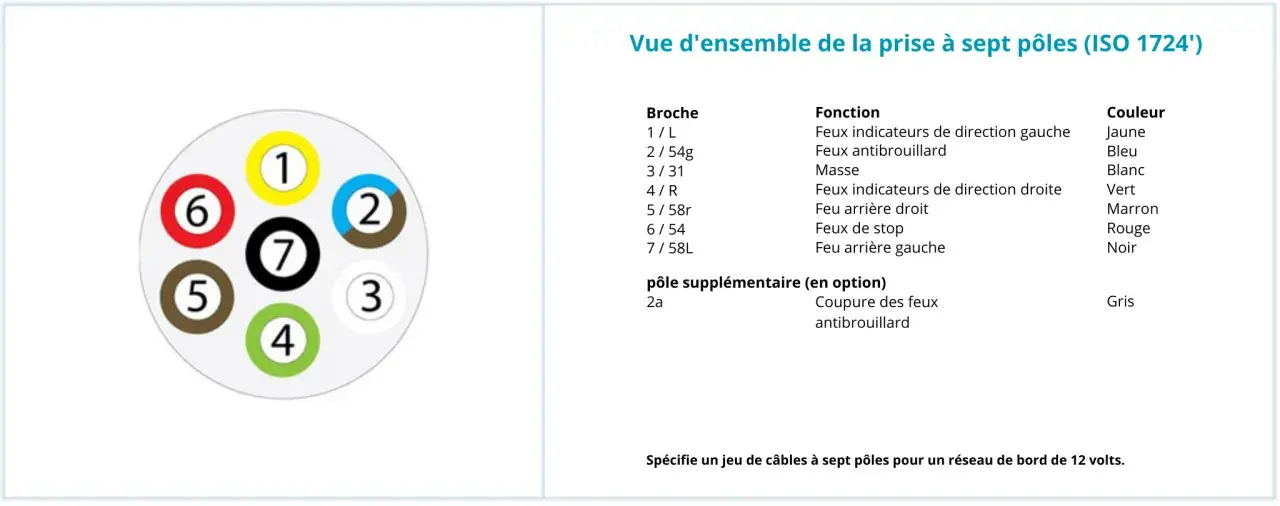

Le code de base sur une prise 7 broches
En France, la prise 7 broches reste le point de départ le plus courant pour une remorque simple. Dans les schémas de référence européens, la logique est stable: chaque broche correspond à une fonction précise, et la couleur du fil aide à s’y retrouver. La broche et la fonction priment toujours sur la simple apparence du câble.| Broche | Couleur la plus courante | Fonction | Ce qu’il faut retenir |
|---|---|---|---|
| 1 | Jaune | Clignotant gauche | Le premier repère à identifier quand un côté ne clignote plus. |
| 2 | Bleu | Feu antibrouillard arrière | Souvent confondu avec une alimentation auxiliaire sur des montages bricolés. |
| 3 | Blanc | Masse | Le retour de courant commun, à surveiller de très près. |
| 4 | Vert | Clignotant droit | Symétrique de la broche 1. |
| 5 | Marron | Feux de position droits et éclairage de plaque | Utile pour garder la visibilité latérale et la plaque lisible. |
| 6 | Rouge | Feux stop | À vérifier si la remorque n’allume pas ses stops des deux côtés. |
| 7 | Noir | Feux de position gauches | Parfois visuellement très sombre sur les faisceaux vieillis. |
Ce code correspond à la logique ISO la plus utilisée en Europe pour les prises 7 broches. Sur les remorques simples, il suffit généralement pour l’éclairage réglementaire. En revanche, il ne fournit pas le feu de recul ni les alimentations utiles à une caravane ou à certains accessoires. C’est précisément ce point qui explique pourquoi le 13 broches a pris autant de place sur les véhicules plus récents.

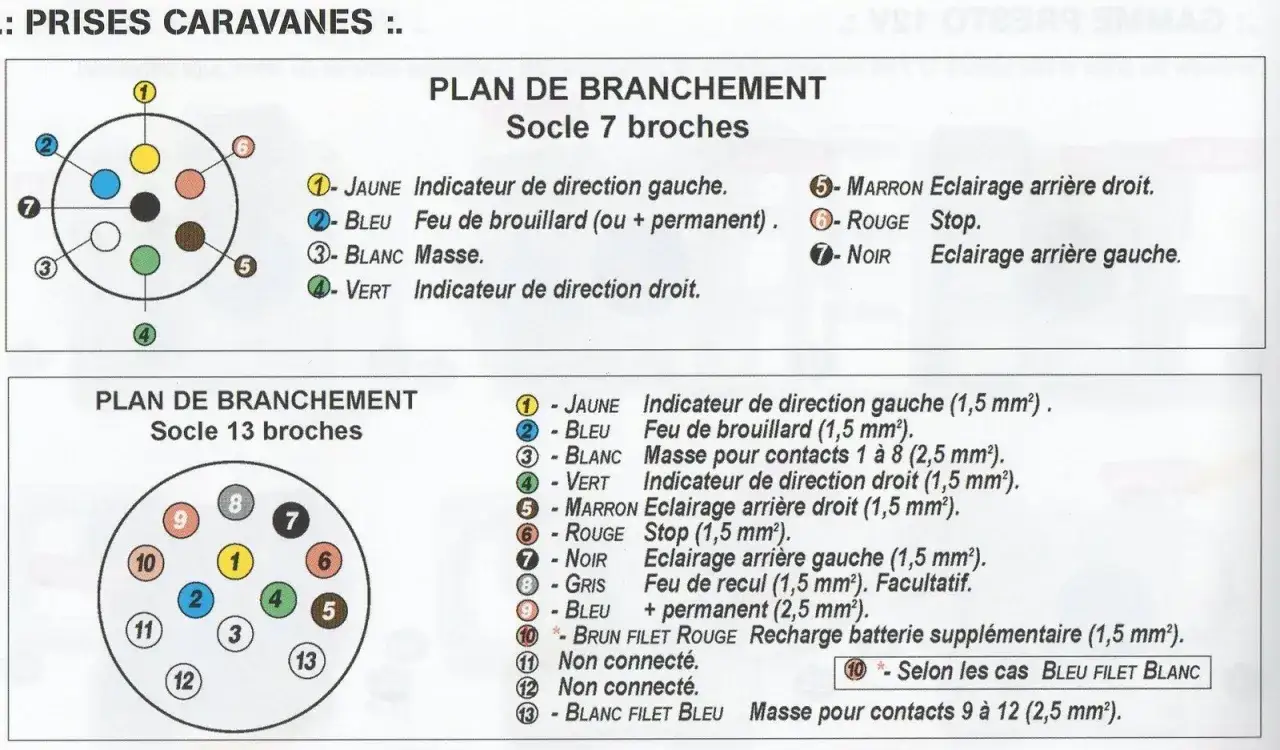

Ce qui change avec une prise 13 broches
Le 13 broches reprend les 7 fonctions de base, puis ajoute des circuits qui changent vraiment l’usage quotidien. Pour moi, c’est le bon choix dès qu’on veut plus qu’un simple éclairage arrière: caravane, porte-vélo avec équipement, batterie auxiliaire ou réfrigérateur de cellule. En 2026, on le rencontre très souvent dès que le remorquage devient un usage régulier plutôt qu’occasionnel.
| Critère | 7 broches | 13 broches |
|---|---|---|
| Fonctions d’éclairage | Oui, fonctions de base | Oui, fonctions de base + feu de recul |
| Alimentation auxiliaire | Non | Oui, en permanence et après contact |
| Usage typique | Remorque simple, petit utilitaire, usage ponctuel | Caravane, équipement embarqué, usage plus complet |
| Complexité de câblage | Plus simple | Plus riche, avec masses séparées à respecter |
| Compatibilité | Fonctions limitées | Plus polyvalente, surtout avec les accessoires modernes |
Les broches supplémentaires à connaître sont simples à mémoriser une fois qu’on les a vues une fois.
- 8, rose: feu de recul.
- 9, orange: +12 V permanent.
- 10, gris: +12 V après contact.
- 11, noir et blanc: masse du 10.
- 12, gris clair: réserve.
- 13, rouge et blanc: masse du 9.
Je vois souvent une erreur de lecture sur les prises 13 broches: certains pensent que les sept premières broches changent de logique. En réalité, la base reste la même, et ce sont les fonctions additionnelles qui s’ajoutent autour. C’est utile pour les caravanes, mais aussi pour éviter de surcharger une installation incomplète. Sur le terrain, le vrai problème n’est pas la norme, mais les faisceaux déjà bricolés ou oxydés.
Quand les couleurs ne suffisent plus
Une remorque ancienne, un faisceau universel ou une réparation rapide peuvent brouiller le code couleur. Je ne décode jamais un câblage fatigué en me fiant seulement à la vue: un fil jaune peut avoir été remplacé, un brun peut tirer sur le noir, et un ancien branchement de dépannage a parfois inversé deux fonctions. Dans ces cas-là, la couleur sert d’indice, pas de preuve.| Symptôme | Cause probable | Contrôle rapide |
|---|---|---|
| Un seul côté s’éteint quand on bouge le câble | Coupure interne ou cosse desserrée | Test de continuité et inspection des cosses |
| Plusieurs feux réagissent en même temps | Masse défaillante | Vérifier la broche de masse et nettoyer les contacts |
| Le brouillard arrière reste allumé | Broche 2 mal câblée ou court-circuit | Comparer le branchement au schéma de la prise |
| La caravane ne recharge rien | Alimentation 9 ou 10 absente, ou masse séparée coupée | Mesure au multimètre en 12 V continu |
| L’éclairage varie avec les vibrations | Oxydation ou faux contact | Nettoyage des broches et resserrage mécanique |
Dans ce genre de situation, j’utilise d’abord un multimètre en mode tension continue, puis le test de continuité si le fil semble interrompu. Un simple testeur de prise fait déjà gagner beaucoup de temps, mais il ne remplace pas la vérification de la masse et des bornes. Une fois ces doutes levés, le branchement devient beaucoup plus propre.
Brancher proprement sans improviser
Quand je recâble une prise de remorque, je procède toujours dans le même ordre. Le but n’est pas d’aller vite, mais d’éviter les inversions qui obligent à tout redémonter. Sur un véhicule récent équipé d’un faisceau multiplexé, je recommande aussi un kit adapté plutôt qu’un branchement improvisé: le multiplexage, c’est tout simplement le partage de plusieurs fonctions par le réseau électronique du véhicule, et un mauvais piquage peut déclencher un défaut au tableau de bord.
- Je coupe le contact, puis je sécurise la zone de travail pour éviter tout court-circuit accidentel.
- Je photographie l’ancien branchement avant de déconnecter quoi que ce soit. C’est un réflexe simple, mais il évite bien des hésitations.
- Je repère le type de prise: 7 ou 13 broches, puis j’identifie la numérotation gravée dans le socle.
- Je dénude juste ce qu’il faut, en général 5 à 7 mm, pour garder un bon contact sans laisser traîner du cuivre.
- Je raccorde chaque fil à la bonne broche, en vérifiant la correspondance fonction par fonction et non seulement couleur par couleur.
- Je serre fermement, sans écraser le conducteur, puis je contrôle que le câble ne subit ni tension ni pli brutal à la sortie du boîtier.
- Je termine par un test complet des feux avec une deuxième personne ou un testeur de prise.
Le point le plus négligé reste souvent le cheminement du câble. Une prise bien branchée, mais exposée au frottement ou à l’eau stagnante, finit par redonner des symptômes aléatoires. Je veille donc à remettre le joint caoutchouc, à protéger la sortie du faisceau et à laisser un léger jeu pour les mouvements de l’attelage. Reste à éviter les fautes qui reviennent le plus souvent une fois la prise refermée.
Les erreurs que je vois le plus souvent
Les pannes sur prise de remorque ont presque toujours la même origine: un détail négligé. Ce n’est pas spectaculaire, mais c’est très concret, et c’est souvent là que se jouent les retours atelier.
| Erreur | Conséquence | Réflexe correctif |
|---|---|---|
| Inverser gauche et droite | Clignotants incohérents, contrôle visuel trompeur | Revenir au numéro de broche et revalider chaque fonction |
| Mal traiter la masse | Feux qui faiblissent, retours de courant, comportements erratiques | Nettoyer, resserrer et, si besoin, refaire le point de masse |
| Utiliser une cosse mal adaptée | Faux contact à la vibration | Employer une cosse compatible avec la section du fil |
| Oublier le joint et l’étanchéité | Oxydation rapide, surtout après pluie ou sel | Remettre le capuchon et vérifier la fermeture du boîtier |
| Penser qu’un adaptateur crée des fonctions absentes | Attentes irréalistes sur le feu de recul ou l’alimentation 12 V | Comprendre qu’un adaptateur ne traduit que les circuits existants |
Je rencontre aussi souvent la confusion entre une panne de prise et une panne d’ampoule. Quand un seul côté fonctionne mal, beaucoup accusent immédiatement la lampe, alors que le souci vient de la broche, de la masse ou d’un fil cassé dans la gaine. C’est pour cela que je commence toujours par le schéma, puis par les contacts, et seulement ensuite par les ampoules. Avec quelques habitudes simples, ce genre de panne devient rare.
Le repère que je garde pour un montage fiable
Si je devais résumer la méthode en une phrase, je dirais ceci: la couleur aide, le numéro de broche décide, et la masse fait la différence entre un éclairage fiable et une panne fantôme. Pour une remorque légère, la prise 7 broches suffit souvent. Pour une caravane ou un usage plus complet, le 13 broches est plus cohérent, à condition de respecter les circuits additionnels et leurs masses dédiées.
Avant un long trajet, je conseille de contrôler les feux avec la remorque attelée, idéalement après une nuit de repos ou après un lavage, car c’est là que les faux contacts ressortent le mieux. Un petit testeur de prise, un multimètre et un peu de graisse de protection dans la boîte à outils évitent bien des arrêts inutiles sur route. Sur un attelage bien entretenu, les couleurs deviennent un repère pratique plutôt qu’un casse-tête, et c’est exactement ce qu’on cherche.
