Branchement prise caravane - Évitez les erreurs courantes

Brancher correctement la prise d’une caravane ne se résume pas à faire fonctionner trois clignotants. Il faut aussi savoir si l’installation doit alimenter un frigo, une batterie embarquée, des feux de recul ou seulement l’éclairage de base, puis choisir un faisceau compatible avec l’électronique du véhicule tracteur. Je vais aller droit au but: quels branchements servent vraiment, comment les raccorder proprement et comment éviter les erreurs qui transforment un départ en galère.

Choisir le bon type de prise selon l’usage réel

Je pars d’un principe simple: si la caravane ne demande que les feux réglementaires, une prise 7 broches peut faire le travail. Mais dès qu’on parle de confort à bord, de recharge, de frigo ou de marche arrière, le 13 broches devient la solution logique. En pratique, c’est souvent là que tout se joue: on ne branche pas une caravane “en général”, on branche un ensemble qui a des besoins précis.

Je recommande rarement de choisir le 7 broches pour une caravane, sauf cas très ancien ou usage vraiment minimaliste. Le 13 broches évite les adaptateurs à répétition et permet une installation plus propre. Une fois ce choix posé, il faut regarder le câblage lui-même, parce que la prise n’est qu’une partie de l’équation.

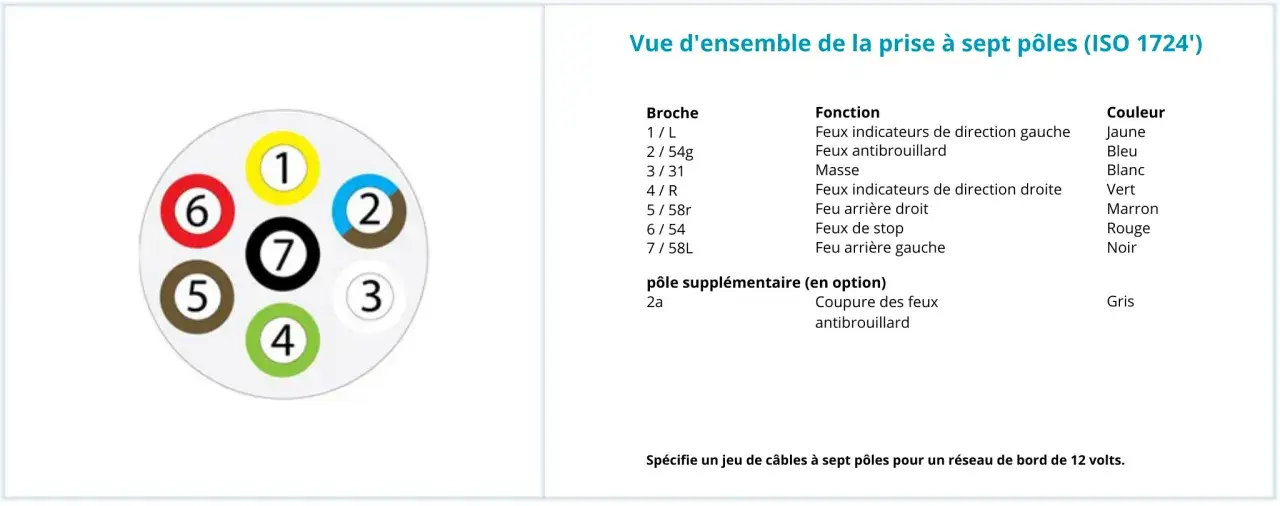

Le code des broches à connaître avant de câbler

Le point que beaucoup sous-estiment, c’est la numérotation. Sur une prise bien faite, ce n’est pas la couleur du fil qui décide, mais le numéro de la broche. Les couleurs sont utiles pour se repérer, mais elles ne sont pas assez fiables pour câbler à l’aveugle, surtout sur un véhicule récent ou après une réparation antérieure.

Dans la vraie vie, le 13 broches reprend les fonctions du 7 broches sur ses sept premiers contacts, puis ajoute les circuits qui font la différence sur une caravane: recul, alimentation permanente et alimentation commandée. C’est ce supplément qui permet de faire fonctionner un frigo en roulant ou de charger une batterie embarquée selon le montage. Avec ça en tête, le choix du faisceau devient beaucoup plus clair.

Choisir un faisceau propre plutôt qu’un simple bricolage

Il faut aussi distinguer deux situations. Un adaptateur 7/13 ou 13/7 sert à rendre deux prises compatibles, pas à recréer des fonctions absentes. Autrement dit, si la voiture n’envoie pas de broche 8, 9 ou 10, l’adaptateur ne les inventera pas. Pour une caravane, c’est une limite importante que l’on oublie trop souvent.

• Je recommande le 13 broches si la caravane a un frigo, une batterie ou des feux de recul.
• Je garde le 7 broches pour une remorque simple ou un usage léger.
• J’évite l’universel sur les voitures récentes si un faisceau spécifique existe.
• Je vérifie la présence des broches 9 et 10 si l’on veut vraiment profiter du 13 broches.

Brink le rappelle de façon très directe: sur les voitures actuelles, un faisceau spécifique supporte mieux les systèmes numériques qu’un kit universel. C’est exactement le genre de détail qui change la fiabilité sur route. Une fois le bon faisceau choisi, il reste à le monter sans détériorer l’installation du véhicule.

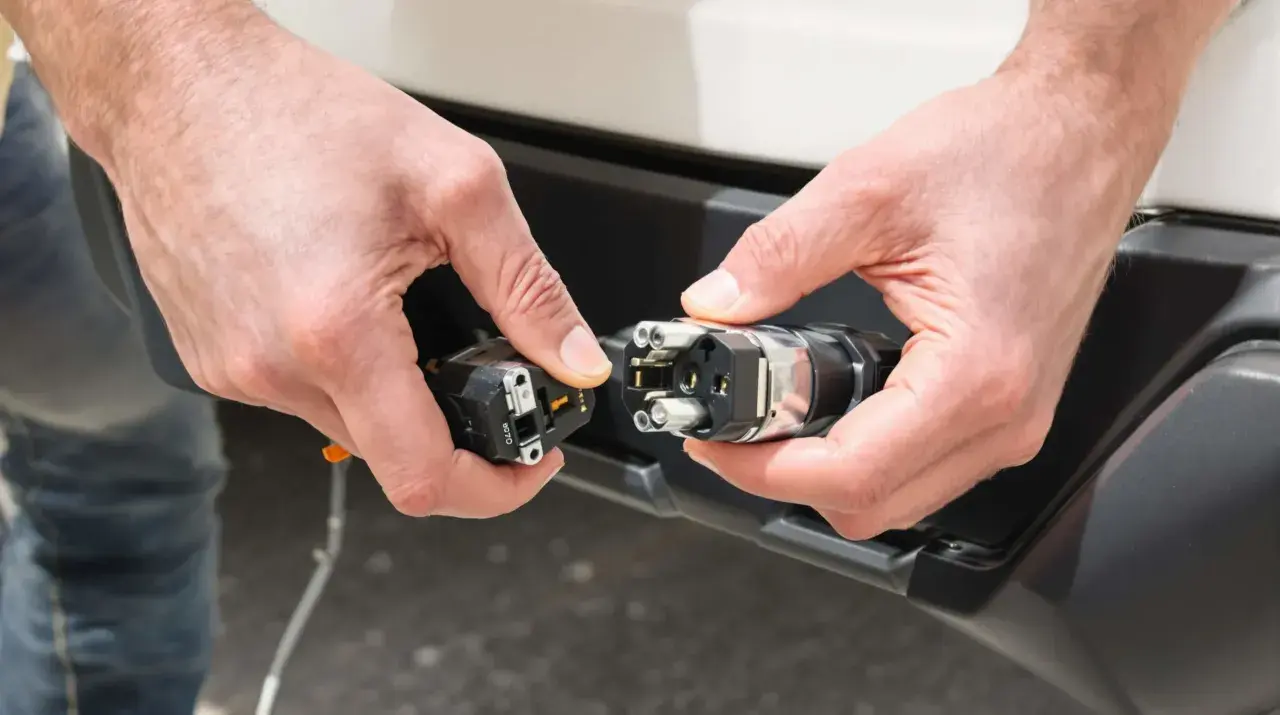

Monter la prise étape par étape sans se compliquer la vie

Le branchement lui-même n’est pas magique, mais il demande de la méthode. Sur la plupart des montages sérieux, je conseille de travailler proprement, batterie débranchée, avec le schéma du faisceau sous les yeux. La logique reste la même: on alimente la prise, on sécurise les passages de câble et on évite tout frottement ou écrasement.

1. Débrancher la borne négative de la batterie avant de toucher au faisceau.
2. Accéder à la zone arrière du véhicule, là où passe le câblage d’attelage.
3. Faire passer le câble par le passe-fil d’origine ou par un passage étanche prévu à cet effet.
4. Fixer la prise sur son support et vérifier que le joint arrière est bien en place.
5. Raccorder chaque fil selon le numéro de broche, pas uniquement selon la couleur.
6. Bloquer le faisceau avec des colliers pour qu’il ne touche ni l’échappement ni les pièces mobiles.
7. Reconnecter la batterie puis tester toutes les fonctions une par une.

Sur une prise 13 broches, il faut retenir que les sept premières broches reprennent la logique d’une 7 broches. C’est pratique, parce qu’un bon kit 13 broches reste compréhensible si l’on connaît déjà le basique. Le point sensible, en revanche, c’est l’étanchéité du passage de câble: si le joint est mal posé, l’humidité finit toujours par se rappeler à vous. Et c’est justement pour cela qu’un vrai test final est indispensable.

Tester les feux et les fonctions 12 V avant le départ

Je ne considère jamais un branchement terminé tant que les tests ne sont pas passés. Le minimum, c’est de vérifier les clignotants gauche et droit, les feux de position, les stop et l’antibrouillard. Sur une prise 13 broches, j’ajoute systématiquement le feu de recul, le 12 V permanent et le 12 V après contact si la caravane les utilise.

Westfalia conseille de contrôler le fonctionnement avec une remorque ou avec un appareil de test muni de résistances de charge, ce qui est particulièrement utile quand les LED remplacent les ampoules classiques. C’est là que beaucoup de montages “semblent bons” mais ratent en pratique: sans charge correcte, un système moderne peut mal détecter la remorque.

• Vérifier que le feu antibrouillard arrière du véhicule tracteur se coupe quand la caravane est branchée.
• Contrôler que le radar de recul se désactive ou s’adapte correctement.
• Regarder s’il n’y a aucun message d’erreur au tableau de bord.
• Inspecter le câble pour s’assurer qu’il ne frotte pas et qu’il ne pince rien.
• Tester la tension des broches 9 et 10 si la caravane a un frigo ou une batterie embarquée.

Si un défaut apparaît, je commence toujours par la masse, puis par le contact imparfait dans la prise, puis par un mauvais appairage du faisceau. Dans les faits, les problèmes viennent plus souvent d’un mauvais raccordement ou d’un câble mal fixé que d’une vraie panne électrique. Une fois ce contrôle fait, on peut parler budget, parce que le choix du branchement n’est jamais neutre financièrement.

Le budget à prévoir et le moment où l’atelier devient le bon choix

En France, les tarifs varient vite selon le véhicule et le type de faisceau, mais on peut tout de même donner des ordres de grandeur utiles. Chez Norauto, par exemple, un adaptateur simple se situe autour de 10 €, un faisceau universel 7 broches démarre vers 15 à 20 €, et un faisceau spécifique 13 broches tourne souvent autour de 100 à 120 €. Pour une pose complète avec attelage, on passe vite à plusieurs centaines d’euros, avec des offres qui commencent déjà à 469,95 € pour un ensemble simple et montent au-delà de 549,95 € selon la configuration.

Je conseille l’atelier dès qu’il faut intégrer le faisceau à un véhicule récent, qu’il y a des capteurs de stationnement, ou qu’une alimentation 12 V doit être sécurisée proprement. Le ministère de la Transition écologique rappelle aussi un point que beaucoup séparent à tort du sujet électrique: la remorque doit rester dans les limites de PTAC et l’ensemble voiture + remorque dans celles du PTRA. Bref, un branchement correct ne remplace jamais une configuration autorisée.

Les vérifications que je fais toujours avant un long trajet

Avant de partir avec une caravane, je garde une routine courte mais stricte. Elle évite la majorité des pannes bêtes, celles qu’on découvre souvent au pire moment, sur une aire de repos ou au moment de raccorder la caravane au camping.

• Vérifier que le capuchon de la prise ferme bien et que les contacts ne sont pas oxydés.
• Contrôler que le câble a assez de jeu pour tourner sans forcer, mais pas au point de traîner.
• Emporter un petit adaptateur si l’on alterne entre plusieurs remorques ou véhicules.
• Nettoyer les contacts au début de chaque saison de voyage.
• Refaire un test complet après les premiers kilomètres, surtout si le montage est récent.

Avec une caravane, la fiabilité se joue souvent sur trois détails très simples: une masse propre, un faisceau adapté au véhicule et une prise correctement étanchée. Si ces trois points sont bons, le reste devient beaucoup plus serein sur la route. C’est exactement ce que je viserais avant de prendre le volant: une liaison électrique claire, testée et capable de suivre le trajet sans surprise.
