Le bon câblage d’une remorque ne sert pas seulement à faire fonctionner les feux. Il évite aussi les masses capricieuses, les clignotants inversés, les prises qui chauffent et les pannes qui reviennent dès la première pluie. Dans ce guide, je vais aller au concret : à quoi servent les 8 conducteurs, comment les raccorder proprement, quelles erreurs je vois le plus souvent et comment contrôler le montage avant de reprendre la route.
Les points à verrouiller avant de raccorder un faisceau de remorque à 8 fils
- Un faisceau à 8 fils correspond le plus souvent à un montage 13 broches utilisé sur les 8 premières voies.
- Les 7 fonctions de base couvrent les clignotants, feux de position, stop, antibrouillard et masse.
- Le 8e conducteur sert en général au feu de recul.
- La qualité de la masse fait souvent la différence entre un montage fiable et une panne répétitive.
- Pour une caravane ou des accessoires 12 V, il faut passer au 13 broches complet, pas bricoler un demi-montage.
- Un test au multimètre ou au testeur de prise avant départ évite la plupart des mauvaises surprises.
Ce que recouvre réellement un faisceau de remorque à 8 fils
Dans la pratique, un faisceau de remorque à 8 fils n’est pas un standard « exotique » à part entière. Le plus souvent, il s’agit d’un câblage qui reprend les 7 fonctions d’éclairage classiques et ajoute la marche arrière. Autrement dit, on est très proche de la logique d’une prise 13 broches, mais seules les 8 premières voies sont utilisées.

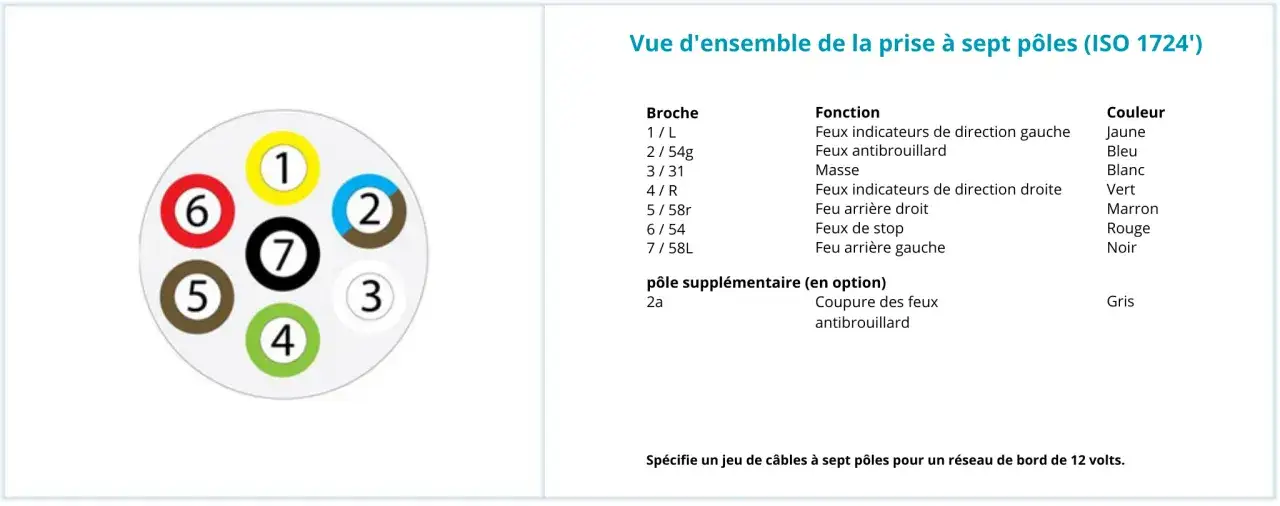

C’est un point important, parce qu’on confond souvent la quantité de fils et le type de prise. Une remorque simple peut parfaitement fonctionner avec 7 broches, mais dès qu’il faut un feu de recul, le 7 broches devient insuffisant. Je préfère donc raisonner ainsi : si votre remorque a 8 conducteurs, vous avez déjà dépassé le simple éclairage de base, et il faut penser en termes de fonctions, pas seulement de couleur de câble.Dans le cas d’une caravane, d’un porte-bateau moderne ou d’un équipement plus complet, la prise 13 broches est généralement la solution la plus propre. Elle permet d’anticiper des besoins futurs sans tout refaire plus tard. Une fois ce cadre posé, le schéma de raccordement devient beaucoup plus lisible.

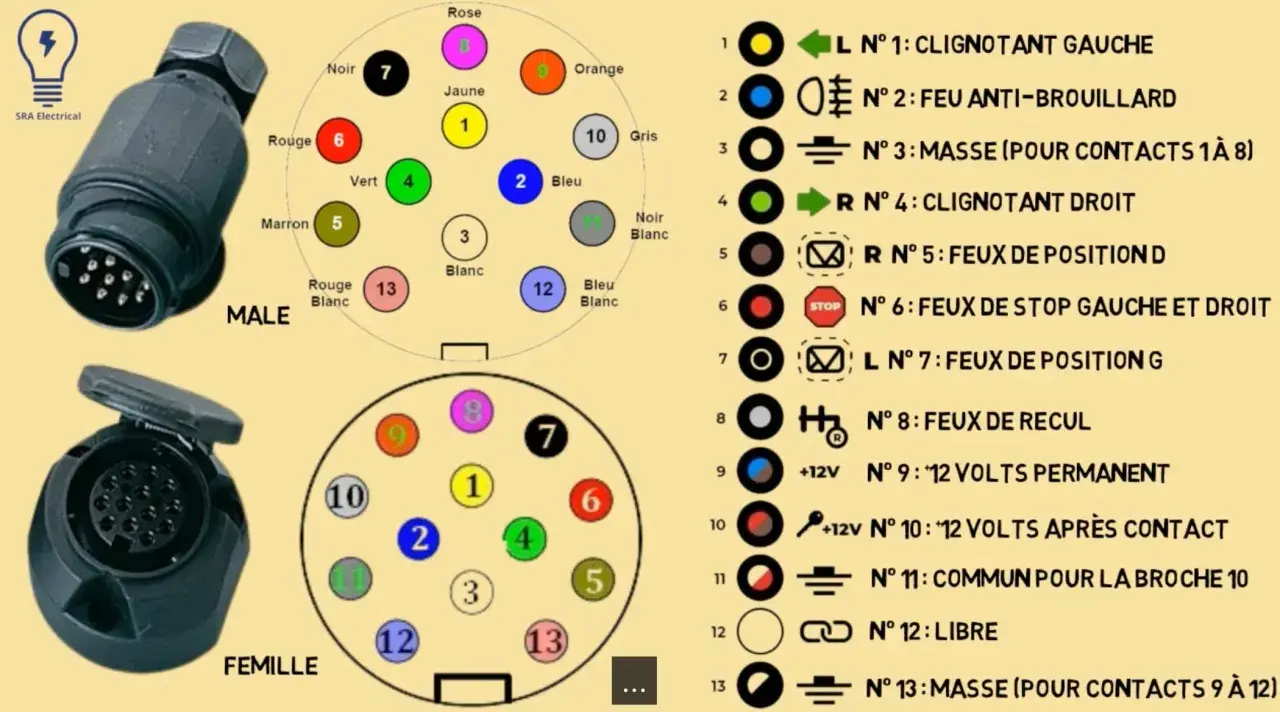

La correspondance des 8 conducteurs et des broches
Le plus simple est de partir d’une logique ISO 11446, puis de ne raccorder que les 8 premières fonctions. Les couleurs peuvent légèrement varier selon les kits, mais l’ordre des fonctions reste le même si vous respectez le standard.
| Broche | Fonction | Couleur habituelle | Section conseillée |
|---|---|---|---|
| 1 | Clignotant gauche | Jaune | 1 à 1,5 mm² |
| 2 | Feu antibrouillard arrière | Bleu | 1 à 1,5 mm² |
| 3 | Masse commune | Blanc | 1,5 à 2,5 mm² |
| 4 | Clignotant droit | Vert | 1 à 1,5 mm² |
| 5 | Feu de position droit et plaque | Marron | 1 à 1,5 mm² |
| 6 | Feux stop | Rouge | 1 à 1,5 mm² |
| 7 | Feu de position gauche | Noir | 1 à 1,5 mm² |
| 8 | Feu de recul | Rose ou gris selon les kits | 1 à 1,5 mm² |
Deux remarques comptent vraiment ici. D’abord, la masse ne doit jamais être traitée comme un fil secondaire. Ensuite, si vous prévoyez un usage plus riche qu’une simple remorque utilitaire, il faut savoir que les broches 9 à 13 d’une prise 13 broches servent aux alimentations auxiliaires, pas à l’éclairage de base. Si vous n’en avez pas besoin aujourd’hui, ce n’est pas grave, mais il faut le savoir avant d’acheter ou de monter le faisceau.
Une fois cette cartographie claire, le montage proprement dit devient surtout une affaire de méthode et de rigueur.
Monter le branchement pas à pas sans se tromper
Je procède toujours dans le même ordre, parce que c’est le meilleur moyen d’éviter les inversions et les demi-montages qui finissent mal.
- Je vérifie le type de prise et le schéma du fabricant. Certains socles se lisent côté câbles, pas côté face avant, et c’est une source classique d’erreur.
- Je repère chaque conducteur avant de raccorder quoi que ce soit. Un petit marquage au ruban adhésif évite de re-démonter plus tard.
- Je passe le câble dans un chemin protégé, avec un passe-cloison ou un joint adapté. Un câble qui frotte sur une tôle finit toujours par poser problème.
- Je commence par la masse. Sur une remorque, un point de masse propre, serré et débarrassé de la rouille vaut mieux qu’un branchement « à peu près » sur une vis peinte.
- Je raccorde ensuite les fonctions une par une, sans aller trop vite. C’est là que la logique du tableau précédent rend service.
- Je termine avec un vrai maintien mécanique du faisceau, puis je protège les connexions avec de la gaine thermo ou un système équivalent.
Sur un véhicule multiplexé, je suis encore plus prudent. Le simple repiquage direct sur certains feux peut fonctionner sur le moment, puis provoquer des défauts ou des comportements bizarres sur l’électronique de bord. Dans ce cas, un boîtier adapté vaut largement mieux qu’un montage improvisé.
Quand tout semble branché, le travail n’est pas fini. C’est précisément à ce moment-là que les erreurs de détail ressortent.
Les erreurs qui créent des pannes dès les premiers kilomètres
Les pannes les plus agaçantes ne viennent pas toujours d’un fil coupé. Elles viennent souvent d’un détail qui paraît insignifiant à l’atelier, puis devient pénible sur la route.
- Monter la masse sur une tôle peinte ou oxydée. Résultat : éclairage instable, scintillement, faux contacts.
- Confondre le côté câblage et le côté face de la prise. C’est une erreur banale, mais elle inverse vite les broches.
- Laisser un conducteur inutilisé nu ou mal isolé. Sur une remorque, l’humidité finit par trouver ce genre de faiblesse.
- Tirer trop court sur le câble. Sans réserve de longueur ni retenue mécanique, la prise souffre à chaque vibration.
- Utiliser un adaptateur comme solution permanente. Pour un dépannage ponctuel, oui. Pour un usage régulier, non.
- Oublier le feu de recul alors que la remorque en a besoin. Avec 7 broches, cette fonction n’existe tout simplement pas.
Le vrai piège, c’est de croire qu’un éclairage qui s’allume au garage est forcément fiable. En réalité, la chaleur, la pluie et les vibrations du roulage racontent une autre histoire. C’est pour cela que je passe toujours à l’étape de test avant de déclarer le montage terminé.
Tester le montage et diagnostiquer une panne d’éclairage
Le test doit être simple, méthodique et reproductible. Je conseille un multimètre ou un testeur de prise, plus un assistant si possible. L’idée n’est pas de « deviner » où se trouve la panne, mais de la localiser rapidement.
| Symptôme | Cause probable | Ce que je contrôle en premier |
|---|---|---|
| Un seul clignotant ne fonctionne pas | Broche mal serrée, ampoule, masse locale | La continuité du fil concerné et le point de masse |
| Les feux sont faibles ou irréguliers | Masse insuffisante, oxydation, section trop faible | Le serrage, la propreté du contact et la section du câble |
| Le feu de recul reste éteint | 8e conducteur non raccordé ou véhicule non équipé | La présence de tension sur la broche 8 |
| Tous les feux sont inertes | Alimentation absente, fusible, boîtier d’attelage | La tension en entrée et la masse commune |
Quand tout est validé au multimètre, on peut enfin se poser la vraie question pratique : faut-il rester sur 7 broches, utiliser seulement 8 fils, ou basculer franchement en 13 broches ?
Choisir entre 7 broches, 8 fils et 13 broches selon l’usage
Je résume le choix de manière très simple : si votre remorque ne fait que de l’éclairage basique, le 7 broches peut suffire. Si vous avez déjà un feu de recul, le 8e conducteur devient utile. Si vous tractez une caravane ou un ensemble plus complet, le 13 broches est le choix logique.
| Usage | Solution la plus adaptée | Pourquoi |
|---|---|---|
| Petite remorque utilitaire sans marche arrière | 7 broches | Fonctions de base suffisantes, montage simple, coût contenu |
| Remorque avec feu de recul | 8 fils sur base 13 broches | Le 8e circuit permet d’alimenter la marche arrière proprement |
| Caravane, porte-bateau récent, usage polyvalent | 13 broches complet | Meilleure évolutivité, alimentation auxiliaire possible, montage plus cohérent |
| Remorquage occasionnel avec plusieurs accessoires | 13 broches avec adaptateur si besoin | Permet de couvrir plus d’usages sans refaire le faisceau à chaque changement |
Dans un atelier, je conseille souvent de penser un cran plus loin que le besoin immédiat. Monter un socle 13 broches, même si seules 8 voies sont utilisées au départ, évite de revenir sur le faisceau au moindre changement d’équipement. À l’inverse, si vous êtes certain de rester sur une remorque très simple, inutile d’alourdir le projet avec des fonctions qui ne serviront jamais.
Les détails qui font tenir le montage dans le temps
Un bon câblage ne se juge pas seulement au premier test. Il se juge après quelques semaines de route, sous la pluie, avec les vibrations et les variations de température. C’est là que les petits détails prennent de l’importance.
- Je laisse toujours une légère réserve de câble pour éviter la traction sur les bornes.
- Je protège les cosses avec de la gaine thermo ou un système équivalent, surtout sur une remorque exposée aux projections.
- Je vérifie que le câble est maintenu par un vrai serre-câble, pas juste par le capot de la prise.
- Je nettoie et graisse légèrement les contacts si le socle travaille dehors en permanence.
- Je contrôle le serrage après quelques trajets, parce qu’un montage neuf peut se stabiliser puis se desserrer un peu.
- Je remplace sans attendre une gaine fendue ou un connecteur qui prend l’eau.
Le point que beaucoup sous-estiment, c’est l’humidité. Une prise qui reste exposée sans protection correcte finit par s’oxyder, même si le branchement semblait parfait au départ. Pour cette raison, je préfère un montage sobre mais bien protégé à un câblage « propre en apparence » qui ne survivra pas à l’hiver.
Si je devais garder une seule règle, ce serait celle-ci : sur une remorque, la fiabilité électrique vient autant du choix du schéma que du soin apporté aux détails mécaniques. En respectant l’ordre des broches, en traitant la masse comme une priorité et en testant chaque fonction avant départ, on obtient un montage durable, facile à dépanner et nettement plus sûr sur la route.
