Faisceau remorque 5 à 4 fils - Le guide complet pour un montage pro

Passer d’un faisceau de remorque à 5 conducteurs vers une configuration à 4 n’est pas qu’une affaire de couleurs. Il faut d’abord savoir quelles fonctions sont regroupées, lesquelles doivent rester séparées et si le véhicule supporte un simple raccordement ou réclame un module de conversion.

Comprendre ce que change un passage de 5 à 4 fils

Le point de départ, c’est la logique électrique, pas le nombre de fils. Sur un montage à 4 conducteurs, la remorque repose sur un schéma très simple: une masse commune, les feux de position, puis deux lignes qui regroupent les fonctions gauche et droite. Dans beaucoup de kits universels, le blanc sert à la masse, le marron aux veilleuses, le jaune au côté gauche et le vert au côté droit.

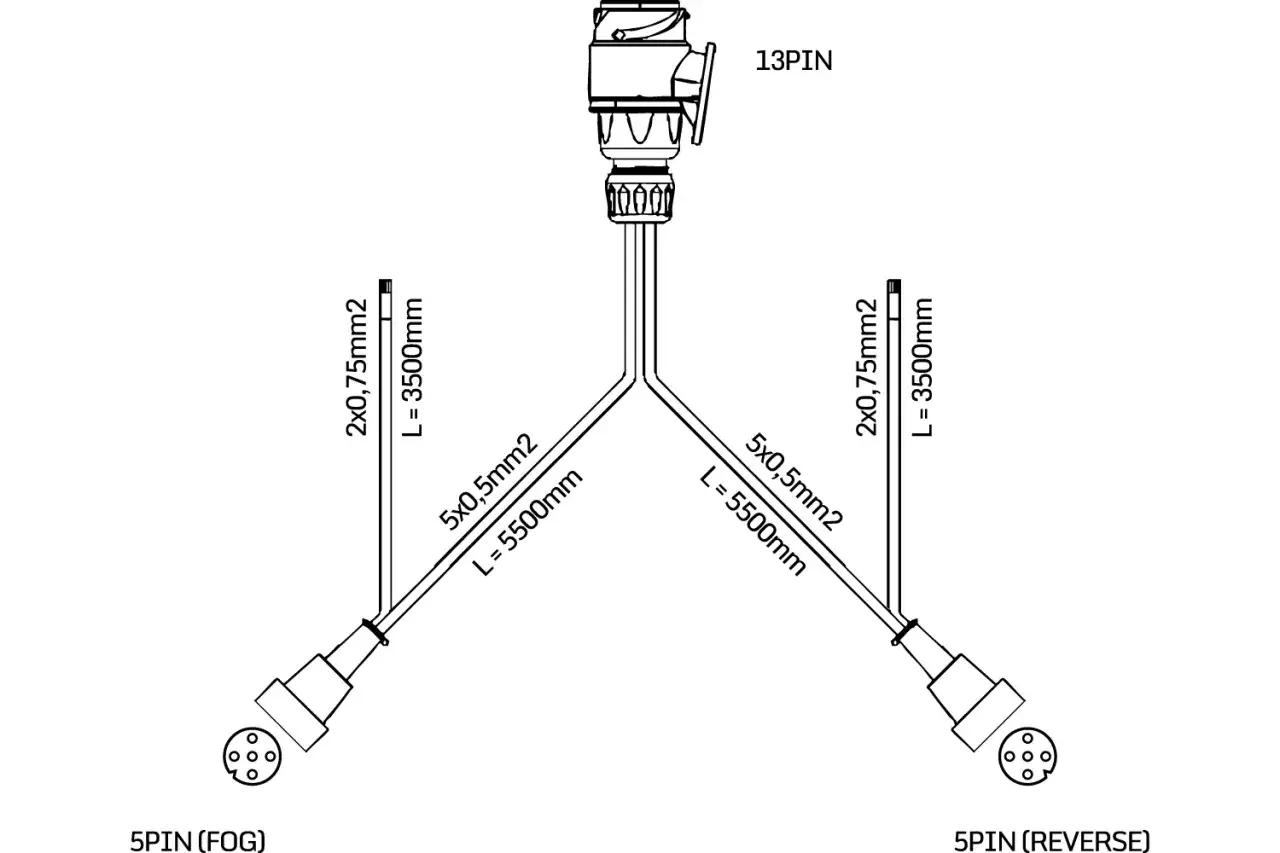

Avec 5 conducteurs, on ajoute une fonction distincte. Selon le matériel, ce 5e fil peut servir au feu de recul, à une alimentation auxiliaire, à un antibrouillard arrière ou à une autre fonction dédiée. C’est là que beaucoup se trompent: on parle de “5 fils” comme si toutes les remorques utilisaient le même code, alors qu’en pratique la cinquième fonction varie d’un kit à l’autre.

En pratique, je ne réduis jamais un faisceau à 4 fils avant d’avoir répondu à une question simple: quelle fonction vais-je perdre ? Si la 5e ligne alimente un feu de recul ou un antibrouillard utile à la sécurité, la conversion n’est pas neutre. C’est précisément ce tri des fonctions qui évite de bricoler un montage “qui marche à moitié”.

Une fois cette logique posée, il devient beaucoup plus simple de repérer les conducteurs sans se laisser piéger par leur couleur.

Repérer chaque fil sans se fier à sa couleur

Je me méfie toujours des faisceaux où l’on se contente de suivre les couleurs. Sur une remorque ancienne, sur un kit universel ou sur un montage réparé plusieurs fois, les teintes ne sont pas toujours fiables. Le bon réflexe consiste à identifier la fonction de chaque fil avec un multimètre ou une lampe témoin 12 V, avant de couper quoi que ce soit.

Sur un faisceau européen, le piège classique consiste à transposer sans réfléchir un code couleur venu d’un autre standard. En France, on voit encore beaucoup de remorques en 7 broches ou 13 broches, avec des fonctions différentes de celles des petits kits 4 fils importés. Si vous devez adapter un montage hétérogène, je conseille de tester chaque ligne une par une plutôt que de faire confiance à l’étiquette sur la gaine.

Cette étape de diagnostic prend quelques minutes de plus, mais elle évite les erreurs qui obligent ensuite à tout redémonter. Une fois les fonctions identifiées, il faut décider quelle méthode d’adaptation est la plus propre.

Choisir la méthode d’adaptation la plus sûre

Il n’existe pas une seule bonne réponse. Tout dépend de la logique du véhicule, de l’état du faisceau et de la fonction portée par le 5e conducteur. Dans un atelier, je distingue trois cas très différents: le simple pontage, le module convertisseur et le remplacement complet du faisceau.

Mon avis est assez net: si le véhicule est récent ou multiplexé, je ne force pas un raccordement direct. Un module convertisseur évite de charger inutilement le circuit d’origine et limite les comportements bizarres au tableau de bord. À l’inverse, si c’est la remorque qui est fatiguée, remplacer seulement quelques fils revient souvent à colmater une fuite sur une durite déjà poreuse: on gagne du temps tout de suite, on en perd plus tard.

Le bon choix fait la moitié du travail. L’autre moitié consiste à poser le faisceau proprement, avec des connexions qui supportent les vibrations, l’eau et les remorquages répétés.

Monter le faisceau proprement, étape par étape

Quand j’adapte un faisceau de remorque, je commence toujours par sécuriser l’alimentation et les masses, puis seulement ensuite je m’occupe des fonctions. Sur une petite remorque, une section de 1,0 à 1,5 mm² convient souvent pour les circuits d’éclairage; pour la masse ou les liaisons un peu plus longues, je n’hésite pas à monter à 2,5 mm² si la chute de tension risque de devenir gênante.

1. Débranchez la batterie ou retirez le fusible lié au circuit d’attelage si le véhicule en possède un.
2. Identifiez chaque conducteur et marquez-le avant de démonter l’ancien montage.
3. Préparez une masse propre sur métal nu, sans peinture ni rouille, avec une fixation sérieuse.
4. Raccordez les fils avec des cosses serties étanches ou, à défaut, une soudure protégée par gaine thermo-rétractable.
5. Rangez le faisceau dans une gaine annelée et laissez assez de jeu pour les mouvements de l’attelage.
6. Fixez le câble pour qu’il ne frotte ni sur le châssis ni sur les parties mobiles.
7. Testez chaque fonction avant de refermer définitivement le montage.

Sur une remorque exposée à la pluie, je préfère les raccords étanches aux connecteurs ouverts. Ce n’est pas seulement une question d’esthétique: la vibration et l’oxydation finissent toujours par faire leur travail si les connexions restent nues. Et si le 5e conducteur n’est pas utilisé, il doit être isolé proprement, jamais laissé en attente au hasard dans la caisse ou derrière un feu.

Une fois le câblage posé, il reste les erreurs de terrain. C’est souvent là que les pannes reviennent, alors que le schéma semblait pourtant correct.

Les erreurs que je vois le plus souvent

Les pannes de remorque ont un point commun: elles ressemblent souvent à un problème de feu, alors qu’elles viennent d’un défaut de masse, d’un mauvais sertissage ou d’une logique de signal mal comprise. Voici les erreurs que je retrouve le plus souvent sur ce type d’adaptation.

• Se fier uniquement aux couleurs sans tester la fonction réelle du fil.
• Partager une masse rouillée ou vissée sur une tôle peinte.
• Relier stop et clignotant sans module alors que le véhicule les sépare.
• Laisser le 5e conducteur non protégé, ce qui finit par provoquer un court-circuit ou une oxydation.
• Utiliser des raccords rapides non étanches dans une zone exposée aux projections.
• Oublier de soulager le câble au niveau de l’articulation de la remorque.

Le symptôme le plus trompeur, c’est le feu qui fonctionne à l’arrêt mais pas sur route, ou seulement d’un côté. Dans ce cas, je commence presque toujours par la masse avant de suspecter l’ampoule ou le module. Sur les remorques qui roulent souvent, un mauvais retour de masse explique une grande partie des anomalies de clignotement, des feux faibles et des arrêts intermittents.

Quand on a éliminé ces pièges, il ne reste plus qu’à valider le montage dans des conditions réalistes. C’est la dernière étape, et elle compte plus qu’on ne le croit.

Le contrôle final qui évite les mauvaises surprises

Avant de reprendre la route, je fais un contrôle méthodique, toujours dans le même ordre. D’abord les feux de position, puis le clignotant gauche, le clignotant droit et les feux stop. Ensuite seulement, je vérifie la fonction supplémentaire si elle a été conservée. Cette routine semble basique, mais elle évite les fausses évidences du type “tout marchait au garage”.

• Vérifiez que les feux de position éclairent bien les deux côtés et la plaque.
• Contrôlez que le stop n’interfère pas avec les clignotants.
• Regardez si les fonctions gauche et droite sont bien séparées.
• Testez la fonction du 5e fil si elle a été conservée.
• Secouez légèrement le faisceau pour repérer un faux contact avant de partir.

Si tout est correct, le montage est probablement sain. Si un défaut réapparaît après quelques kilomètres, il faut regarder la fixation, l’humidité et la masse avant de recommencer le câblage de zéro. Et si votre remorque a besoin de plus qu’un éclairage minimal, je ne forcerais pas l’adaptation à 4 fils: un vrai 7 broches ou un 13 broches est souvent plus cohérent, plus lisible et plus durable pour un usage routier sérieux.

En pratique, la bonne adaptation n’est jamais celle qui utilise le moins de fil possible, mais celle qui garde les fonctions utiles, protège l’électronique d’origine et résiste aux vibrations. Si vous partez d’un faisceau simple et bien identifié, le passage à 4 fils peut être propre; si vous ajoutez des fonctions auxiliaires ou que le véhicule est moderne, mieux vaut parfois changer de logique plutôt que de forcer le montage.
