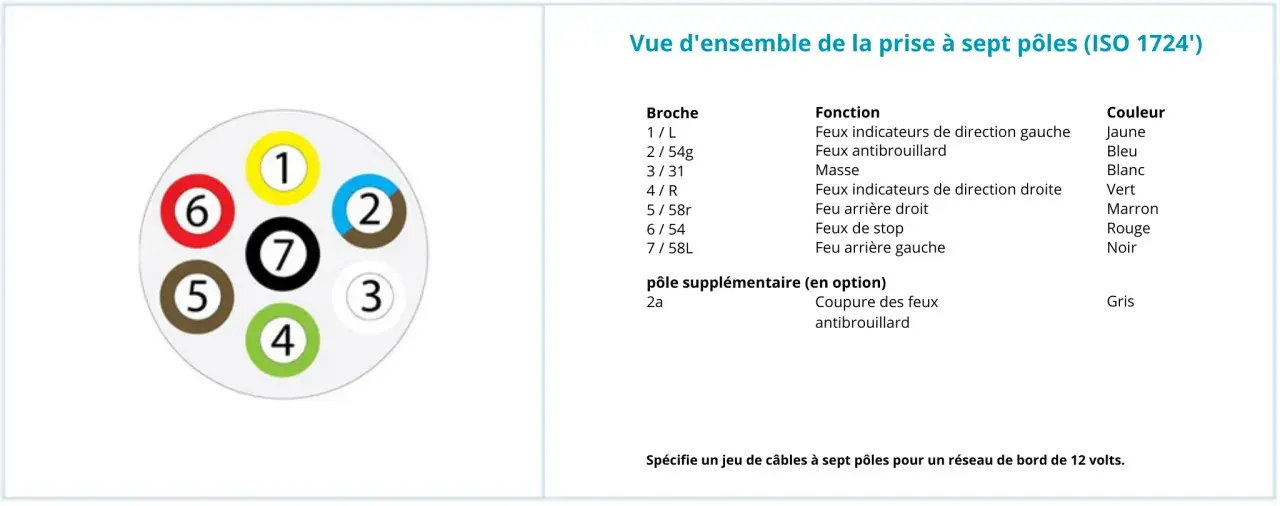

Schéma de branchement d’un phare de travail - le montage fiable

Un bon schéma de branchement d’un phare de travail doit faire trois choses à la fois : éclairer correctement, protéger l’installation et rester cohérent avec l’usage du véhicule. Sur un camion, un engin de chantier ou un véhicule agricole, le câblage compte autant que la puissance de la lampe, parce qu’un montage propre évite les chutes de tension, les faux contacts et les soucis de conformité. Ici, je vais aller droit au but : le principe de branchement, le choix des composants, les points de norme en France et les erreurs que je vois le plus souvent sur le terrain.

Comprendre le bon montage entre phare de travail, feu de manœuvre et feu de recul

Avant de sortir la pince à sertir, je préfère toujours clarifier la fonction du feu. On mélange souvent trois usages qui n’ont pas exactement la même logique électrique ni la même logique réglementaire : le phare de travail, le feu de manœuvre et le feu de recul. C’est là que beaucoup de montages deviennent confus, alors qu’un bon choix dès le départ simplifie tout le reste.

Sur un camion de chantier, je conseille souvent de raisonner en fonction de l’usage dominant : éclairage de zone fixe, aide aux manœuvres ou simple visibilité au recul. Ce tri évite de vouloir faire porter au même feu des fonctions qui ne se valent pas techniquement. Une fois ce point clarifié, le câblage devient beaucoup plus logique.

Le câblage simple et fiable que je recommande

Le schéma le plus propre reste presque toujours le même : batterie, fusible, relais, phare, masse. L’interrupteur ne doit pas alimenter directement le projecteur ; il ne commande que la bobine du relais. C’est ce point qui protège l’habitacle et qui évite d’avoir un interrupteur sous-dimensionné dès qu’on passe sur une lampe un peu plus puissante.

1. Je tire un + direct depuis la batterie ou depuis un point de distribution protégé.
2. Je place un porte-fusible au plus près de la source d’alimentation, idéalement à quelques dizaines de centimètres.
3. J’envoie cette alimentation vers la borne 30 du relais.
4. Je repars de la borne 87 vers le + du phare de travail.
5. Je relie le - du phare à une masse propre sur le châssis ou directement au retour batterie.
6. Je commande la bobine du relais avec l’interrupteur via les bornes 85 et 86.

Sur un relais standard, la borne 30 reçoit l’alimentation, la 87 alimente la charge, et les bornes 85/86 pilotent la bobine. C’est simple, mais il faut le respecter. Un relais ne sert pas seulement à « faire commuter » : il crée aussi une isolation entre la commande et la puissance, ce qui est exactement ce qu’on cherche sur un véhicule soumis aux vibrations, à l’humidité et aux variations de tension.

Si vous voulez un montage plus intelligent au quotidien, je recommande souvent de faire passer la commande de l’interrupteur par un + après contact. Le phare reste alors impossible à laisser allumé par oubli quand le véhicule est coupé. En revanche, si vous avez besoin d’un éclairage de zone à l’arrêt moteur éteint, gardez une alimentation directe, mais prévoyez une commande bien identifiée et un témoin lumineux visible.

Choisir les composants qui tiennent vraiment sur route et au chantier

Je vois encore trop de montages gâchés par un composant mal choisi. Le phare est souvent bon, mais le fusible, le relais, le câble ou la masse ne suivent pas. Sur un véhicule de travail, le bon réflexe n’est pas d’acheter le plus gros relais possible : c’est de dimensionner juste, de protéger la ligne et de limiter les points faibles.

Pour dimensionner le fusible, je pars d’une règle simple : courant = puissance / tension. Un projecteur de 60 W consomme environ 5 A en 12 V, mais seulement 2,5 A en 24 V. Un feu de 30 W tourne autour de 2,5 A en 12 V. Ensuite, je choisis un fusible légèrement au-dessus du courant normal pour éviter les déclenchements parasites, sans perdre la protection.

Sur un camion, le 24 V est fréquent, mais pas systématique. Si votre véhicule est en 24 V, je déconseille les bricolages pour récupérer du 12 V sur une seule batterie sans validation technique sérieuse : c’est le meilleur moyen de déséquilibrer le pack. Mieux vaut prévoir un convertisseur adapté ou choisir un phare compatible 24 V dès le départ. C’est plus propre, plus stable et plus durable.

Ce que la réglementation française autorise vraiment en 2026

Le point légal est plus simple qu’il n’y paraît, à condition de ne pas mélanger usage agricole, travail de chantier et circulation ouverte. Le Code de la route, via l’article R313-22, autorise les projecteurs de travail sur les véhicules ou matériels agricoles et de travaux publics pour le travail de nuit, mais sanctionne leur usage sur les voies ouvertes à la circulation publique dans d’autres conditions. Autrement dit, un phare de travail n’est pas un feu de route universel.

Légifrance rappelle aussi une règle de fond : un véhicule ne peut recevoir que les dispositifs d’éclairage prévus par le Code, et ils doivent être installés conformément aux prescriptions du chapitre concerné. Dans la pratique, cela veut dire que le montage doit rester cohérent avec la fonction annoncée du feu, sans éblouir les autres usagers ni créer une confusion avec un éclairage de signalisation.

• Si le feu sert au travail de nuit sur site, il peut être pertinent.
• Si le feu reste allumé en circulation publique sans cadre clair, le risque juridique monte vite.
• Si votre besoin est surtout la manœuvre lente sur un véhicule long, un feu de manœuvre peut être plus adapté qu’un projecteur de travail classique.
• Si vous éclairez l’arrière pour reculer, un feu de recul reste plus logique qu’un projecteur bricolé.

Il existe aussi un cas particulier utile à connaître sur les véhicules longs : certains feux additionnels latéraux destinés aux manœuvres lentes obéissent à des conditions précises, notamment une commande séparée et un arrêt automatique au-delà d’une certaine vitesse. Je le mentionne parce que beaucoup de propriétaires de porteurs ou de grues confondent ce cadre avec un simple phare de travail, alors que les deux fonctions ne se traitent pas pareil.

Mon conseil est simple : si le véhicule circule souvent sur route, prévoyez un interrupteur clairement identifié, idéalement avec voyant, et évitez tout allumage accidentel. Le meilleur montage est celui qui éclaire fort au bon moment, mais qui ne laisse aucune ambiguïté quand le camion rejoint la route.

Poser, tester et dépanner sans perdre une soirée entière

Une installation propre se joue souvent dans les détails de pose. Je préfère toujours fixer le relais dans une zone accessible, protéger le faisceau dans une gaine annelée et éloigner les câbles des échappements, des pièces mobiles et des arêtes vives. Le phare lui-même doit être solidement bridé, mais aussi orienté avec un minimum de logique : inutile d’avoir 5 000 lumens si la moitié éclaire le ciel ou la caisse du véhicule.

1. Je vérifie la polarité du projecteur, surtout s’il est à LED.
2. Je teste le montage avec un fusible adapté avant de refermer les habillages.
3. Je contrôle la tension au phare allumé pour voir s’il y a une chute anormale.
4. Je secoue légèrement le faisceau et les connecteurs pour repérer un faux contact.
5. Je teste plusieurs cycles d’allumage pour valider la stabilité du relais.

Quand ça ne marche pas, je pars par élimination plutôt que de tout démonter.

Le piège classique, c’est de blâmer la lampe alors que le problème vient d’une masse peinte, d’un connecteur humide ou d’un interrupteur branché trop tôt dans la chaîne. En véhicule utilitaire, l’électricité n’aime ni les approximations ni les raccourcis : un quart d’heure de contrôle au multimètre évite souvent une panne qui revient tous les deux jours.

Les bons réflexes avant de refermer le capot

Si je devais résumer l’essentiel en une méthode, je dirais ceci : je pars de l’usage, je dimensionne le courant, je protège la ligne, puis je vérifie la conformité du feu par rapport à son rôle réel. C’est plus fiable que de choisir d’abord la lampe la plus puissante possible et d’improviser le reste autour.

• Un phare de travail doit être pensé comme un circuit dédié, pas comme un accessoire branché au hasard.
• Le relais et le fusible ne sont pas des options décoratives : ils font partie du montage de base.
• La masse mérite autant d’attention que le + batterie.
• La conformité dépend surtout de l’usage réel sur route ou sur site.

Si vous faites ce montage proprement, vous gagnez à la fois en sécurité, en confort d’utilisation et en durée de vie du matériel. Et, dans la vraie vie d’un camion ou d’un véhicule de travail, c’est souvent cette combinaison-là qui fait la différence entre un éclairage qu’on oublie pendant des années et un éclairage qu’on doit rebidouiller dès le premier hiver.
