Le niveau IP d’un luminaire ou d’un boîtier électronique dit très concrètement ce qu’il supporte face à la poussière et à l’eau. Sur un véhicule, en atelier ou sur une installation extérieure, c’est souvent ce détail qui fait la différence entre un matériel durable et un équipement qui prend l’humidité au premier mauvais lavage. Je vais expliquer comment lire ce code, quels niveaux comptent vraiment et comment choisir sans surdimensionner inutilement le matériel.
L’essentiel à retenir avant de choisir un indice IP
- L’IP classe la protection d’une enveloppe contre les corps solides et les liquides.
- Le premier chiffre concerne la poussière et les contacts, le second l’eau.
- IP65, IP67, IP68 et IP69 sont les repères les plus utiles pour l’éclairage exposé.
- Un bon indice IP ne protège pas contre les chocs, la corrosion, les UV ou les vibrations.
- En France, la norme NF EN IEC 60598-1 encadre les luminaires et précise aussi la logique de marquage.
Lire un indice IP sans se tromper
Je lis toujours un indice IP comme un duo. Le premier chiffre renseigne sur la résistance aux corps solides, donc à la poussière et aux intrusions physiques; le second indique la résistance à l’eau. Selon l’IEC, ce code sert à classer le degré de protection d’une enveloppe, pas à promettre une étanchéité absolue dans toutes les situations.
Le marquage prend la forme IP suivi de deux chiffres. Quand une position est remplacée par X, cela veut dire que cette partie n’est pas spécifiée. En pratique, je conseille de lire le code entier et de ne jamais isoler le chiffre qui rassure le plus, parce qu’un appareil peut être très solide face à l’eau et beaucoup moins bon face à la poussière, ou l’inverse.
| Partie du code | Ce qu’elle mesure | Ce qu’il faut retenir |
|---|---|---|
| 1er chiffre | Protection contre les corps solides | Plus il monte, plus l’enveloppe limite l’entrée de poussière et l’accès aux pièces internes. |
| 2e chiffre | Protection contre l’eau | Plus il monte, plus l’essai d’eau est sévère, des gouttes aux jets puis à l’immersion. |
| X | Position non définie | Le produit n’est pas déclaré sur ce point précis, donc il faut éviter les suppositions. |
Autrement dit, un boîtier IP65 n’est pas “magiquement” meilleur qu’un IP67 dans tous les cas; il répond juste à un autre type d’exposition. Une fois cette lecture acquise, on peut comparer les niveaux utiles en éclairage sans se perdre dans le jargon.
Les niveaux qui reviennent le plus souvent en éclairage
En éclairage et en électronique de terrain, quelques niveaux reviennent sans cesse. Ce sont eux qui permettent de faire un choix réaliste, que l’on parle d’un projecteur extérieur, d’un boîtier de commande ou d’un éclairage monté sur un camion.
| Code | Protection typique | Usage courant |
|---|---|---|
| IP20 | Protection de base contre les doigts et les objets assez gros, sans protection contre l’eau | Intérieur sec, boîtier fermé, zone non exposée aux projections |
| IP44 | Protection contre les petits corps étrangers et les éclaboussures | Zone abritée, sous auvent, intérieur de cabine avec risques limités |
| IP54 | Protection limitée contre la poussière et contre les projections d’eau | Atelier, environnement modérément sale, boîtier protégé mais non hermétique |
| IP65 | Étanche à la poussière et protégé contre les jets d’eau | Projecteurs extérieurs, feux de travail, coffrets exposés à la pluie |
| IP66 | Étanche à la poussière et protégé contre les jets puissants | Matériel souvent lavé au jet, zone très exposée au ruissellement |
| IP67 | Étanche à la poussière et protégé contre une immersion temporaire | Capteurs, boîtiers ou modules qui peuvent passer brièvement sous l’eau |
| IP68 | Étanche à la poussière et protégé contre une immersion prolongée selon les conditions précisées | Matériel submersible, mais seulement si la profondeur et la durée sont clairement indiquées |
| IP69 | Étanche à la poussière et protégé contre les jets haute pression et l’eau chaude | Nettoyage sévère, environnement industriel exigeant, lavage intensif |
Le point que je regarde de près avec IP68, c’est la précision du test. Si le fabricant ne donne ni profondeur ni durée, le marquage reste trop vague pour être vraiment exploitable. Et si l’environnement impose un nettoyage très énergique, un IP69 bien défini peut être plus pertinent qu’un simple IP67. Le bon niveau dépend donc moins du chiffre “le plus fort” que de la contrainte réelle.
Choisir le bon degré de protection selon l’usage
Sur un camion, je ne vise pas automatiquement le niveau le plus élevé. Je pars d’abord de l’exposition réelle, parce qu’un surcroît d’étanchéité peut coûter plus cher, compliquer la dissipation thermique et rendre la maintenance moins simple.
- Cabine et boîtiers protégés : un IP20 à IP44 peut suffire si l’ambiance reste sèche et sans projections directes.
- Éclairage extérieur courant : IP65 est souvent le premier vrai seuil utile, surtout pour les projecteurs, les feux additionnels et les boîtiers visibles sur la route.
- Zone lavée au jet : IP66 apporte une marge plus confortable quand le matériel reçoit souvent de l’eau sous pression.
- Risque d’immersion brève : IP67 devient pertinent pour les composants exposés aux flaques, aux ruissellements ou à une submersion accidentelle.
- Nettoyage haute pression et eau chaude : IP69 prend du sens si le matériel subit des lavages très agressifs et répétés.
Dans les faits, je préfère un indice bien choisi et correctement monté qu’un indice très élevé mal exploité. Un luminaire IP69 mal posé, avec un presse-étoupe mal serré ou un joint abîmé, perd vite l’avantage de son marquage. C’est pour cela qu’il faut aussi regarder tout ce qui se passe autour du code IP.
Pourquoi l’IP ne suffit pas à juger un produit
L’erreur classique consiste à croire qu’un bon indice IP règle tout. Ce n’est pas le cas. L’IP mesure surtout l’entrée de poussière et d’eau; il ne dit rien sur la tenue aux chocs, à la corrosion, aux UV, aux vibrations ou aux cycles thermiques.
| Critère | Ce que cela mesure | Pourquoi c’est important |
|---|---|---|
| IP | Poussière et eau | Indispensable pour l’extérieur, le lavage et les zones humides |

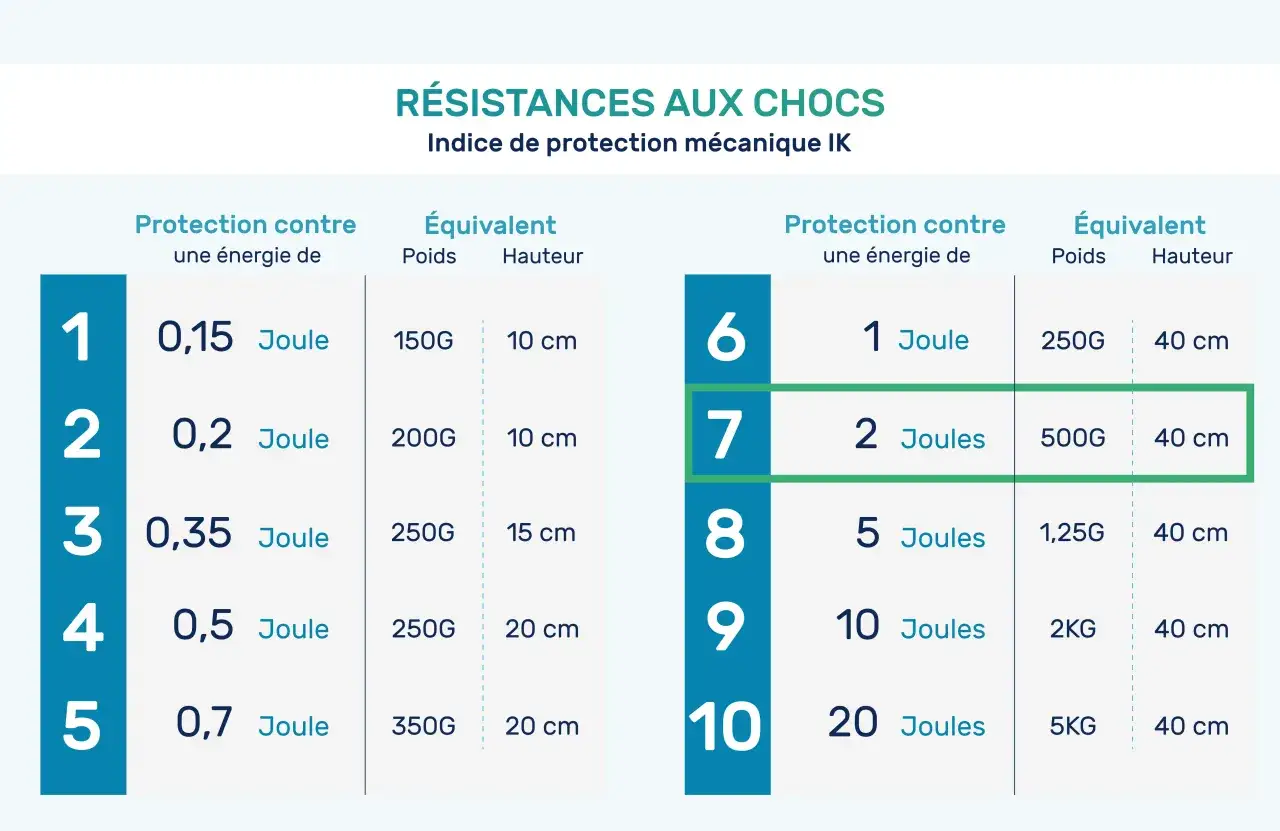

| IK | Résistance aux chocs mécaniques | Utile si le luminaire peut recevoir un coup, un gravier ou une projection |
| Matériaux et joints | Vieillissement, corrosion, UV, compatibilité chimique | Un bon code IP ne compense pas un plastique qui casse ou un joint qui durcit |
| Montage | Qualité de l’assemblage, presse-étoupes, orientation, serrage | Un produit bien conçu mais mal posé finit souvent par fuir |
Je vois souvent des produits très étanches sur le papier, mais fragiles en situation réelle parce que le reste n’a pas été pensé sérieusement. Sur la route, les vibrations et les lavages répétés comptent presque autant que la pluie. C’est précisément pour cela que la norme et le marquage doivent être lus ensemble, pas séparément.
Ce que les normes demandent en France
En France, la norme NF EN IEC 60598-1 en vigueur encadre les luminaires et couvre leur classification, leur marquage ainsi que leur construction mécanique et électrique. Elle comporte aussi une annexe qui explique les chiffres IP, ce qui évite de réduire le marquage à une simple mention commerciale.
Dans la pratique, cela change deux choses importantes. D’abord, un luminaire ne devrait pas être choisi uniquement sur la base d’un slogan du type “étanche” ou “résistant à l’eau”; il faut le code exact et, si possible, les conditions d’essai. Ensuite, l’indice IP n’épuise pas la question de la sécurité: pour un appareil exposé à des contraintes de choc ou de montage difficile, il faut aussi vérifier la robustesse globale, pas seulement la barrière contre l’eau.
Je fais aussi attention aux équipements destinés aux véhicules routiers, parce que les contraintes y sont rarement “de laboratoire”. Les projections, le sel, les vibrations et les lavages fréquents imposent souvent un niveau de rigueur supérieur à ce qu’on imagine au départ. C’est là que la norme sert de garde-fou utile, à condition de la lire comme un outil de décision et non comme une promesse marketing.
Les bons réflexes avant d’acheter ou de remplacer un équipement
Quand je dois choisir un luminaire ou un boîtier électronique, je passe toujours par la même vérification rapide. Elle évite beaucoup d’achats mal calibrés et de retours inutiles.
- Décrire l’exposition réelle : pluie, projection, lavage au jet, immersion possible, poussière, vibration.
- Lire les deux chiffres : je ne regarde pas seulement l’eau, mais aussi la résistance aux solides.
- Vérifier le contexte d’essai : pour IP68, profondeur et durée doivent être précisées; sinon, le marquage manque de valeur pratique.
- Contrôler le montage : presse-étoupe, joint, sens d’installation, serrage et passage de câble comptent énormément.
- Comparer IP et IK : si l’équipement peut recevoir des chocs, un bon IP ne suffit pas.
- Penser à l’entretien : un joint fatigué ou démonté plusieurs fois peut faire baisser la protection réelle.
Mon réflexe est simple: je privilégie un matériel qui correspond exactement à l’usage, pas un matériel surqualifié “au cas où”. C’est souvent la meilleure façon d’obtenir un ensemble fiable, lisible et plus facile à maintenir dans la durée.
Le repère que j’utilise pour éviter les mauvaises surprises sur la route
Si je dois résumer la logique en une seule idée, je dirais ceci: le bon indice IP n’est pas celui qui impressionne, c’est celui qui colle à l’exposition réelle. Pour un éclairage de cabine, un boîtier sous abri ou une zone sèche, inutile de viser trop haut. Pour un projecteur extérieur, un feu de travail ou un équipement lavé souvent, je préfère un code cohérent avec les jets, la poussière et les vibrations.
- Je lis toujours le marquage complet, pas seulement le chiffre le plus flatteur.
- Je vérifie si l’eau en jeu est une pluie, un jet, un lavage haute pression ou une immersion.
- Je regarde aussi la solidité mécanique, parce que l’étanchéité ne remplace jamais la résistance aux chocs.
- Je prends en compte le montage, car un bon produit mal installé se comporte vite comme un mauvais produit.
Au fond, l’indice IP est un excellent outil de tri, à condition de le traiter comme un indicateur technique et non comme une garantie absolue. C’est exactement ce que je retiens quand je choisis un luminaire ou un boîtier pour un usage routier: le bon niveau protège vraiment, le mauvais donne seulement l’illusion de protéger.
