Pour savoir comment brancher un gyrophare sur une batterie sans improviser, il faut penser à trois choses à la fois : la bonne tension, la protection du circuit et l’usage réel du feu. Sur un camion, un tracteur ou un engin de chantier, je pars toujours du même principe : un branchement propre se voit peu, mais il protège beaucoup. Ici, je détaille la méthode, le matériel, les points de contrôle et les limites à connaître avant de mettre le système sous tension.
Les points qui évitent les erreurs de base
- Vérifier d’abord si le gyrophare est en 12 V ou 24 V, sinon le montage peut être inutilisable ou dangereux.
- Poser un fusible près de la batterie reste la protection la plus importante du circuit.
- Utiliser un interrupteur adapté, et un relais si l’intensité ou la longueur de câble le justifie.
- Protéger le câblage contre la chaleur, l’eau, les frottements et les pincements mécaniques.
- En France, un gyrophare ne se choisit pas seulement pour sa puissance : l’usage autorisé compte autant que le montage.
Vérifier la tension et l’usage prévu avant de toucher aux bornes

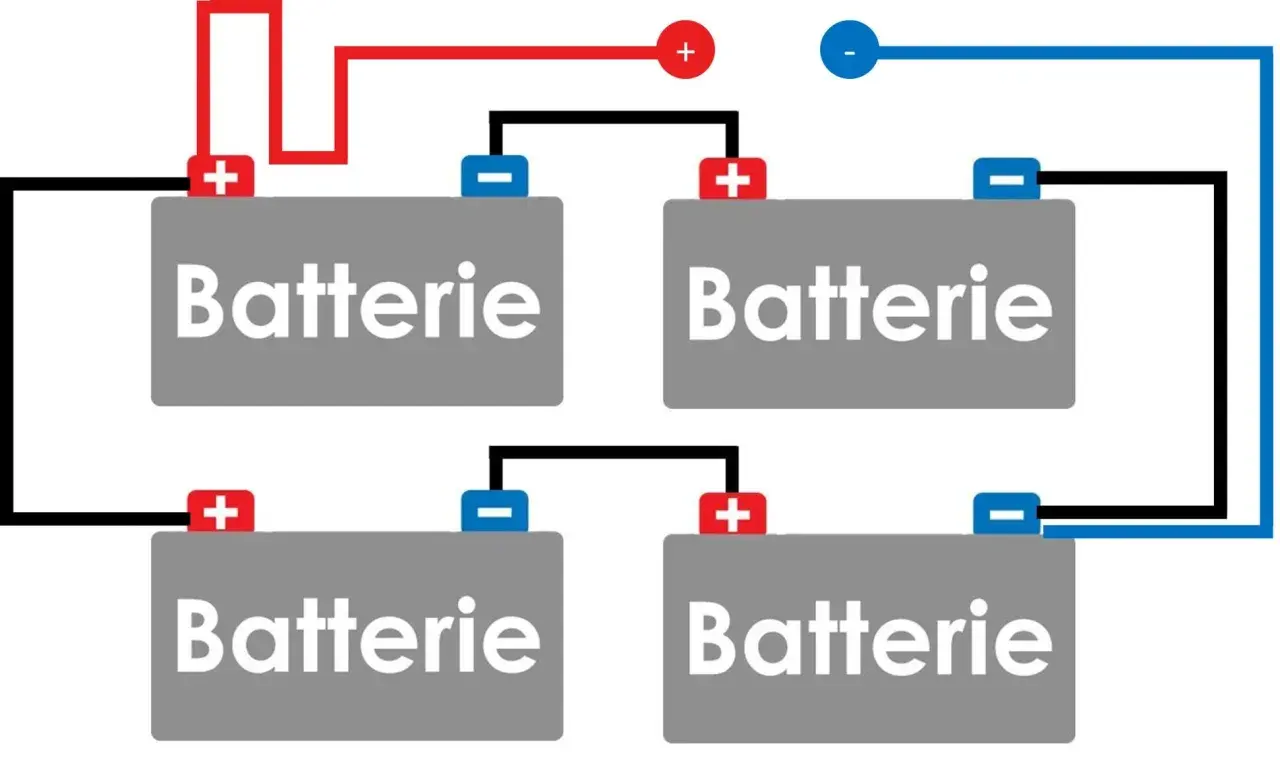

La première question n’est pas “où brancher le fil rouge”, mais quelle alimentation accepte le gyrophare. En pratique, on rencontre surtout des modèles 12 V et 24 V. Sur un utilitaire léger, une voiture atelier ou une installation de dépannage, le 12 V domine souvent. Sur un poids lourd, un engin agricole ou un véhicule de chantier, le 24 V est très courant. Mélanger les deux, c’est le meilleur moyen de griller le feu ou de le faire fonctionner de façon instable.
| Point à contrôler | Pourquoi c’est important | Ce que je recommande |
|---|---|---|
| Tension du véhicule | Le gyrophare doit être compatible avec la batterie | Lire la plaque signalétique ou la notice avant toute pose |
| Tension du gyrophare | Un modèle 12 V sur une batterie 24 V est inadapté sans adaptation | Choisir un modèle 12/24 V si l’usage doit rester polyvalent |
| Usage réel | Route ouverte, chantier privé, dépannage, signalisation ponctuelle | Adapter le montage à l’usage et au cadre réglementaire |
| Type d’alimentation | Direct batterie, après contact ou via commande dédiée | Choisir la solution la plus simple qui reste sûre |
En France, le cadre n’est pas libre-service : Légifrance rappelle qu’un véhicule ne peut recevoir que les dispositifs d’éclairage ou de signalisation prévus par le Code de la route, et qu’ils doivent être installés selon les prescriptions applicables. Autrement dit, avant même le raccordement, il faut vérifier que le gyrophare est bien adapté au véhicule et à son usage. Avec ce point clarifié, on peut passer au matériel, qui conditionne la qualité du montage autant que le schéma lui-même.
Le matériel à prévoir pour un montage propre et durable
Je conseille de préparer tout le nécessaire avant de commencer. Cela évite les raccords improvisés et les retours en arrière. Pour un branchement sérieux, on n’a pas besoin d’une boîte à outils énorme, mais il faut les bons éléments.
| Élément | Rôle | Mon conseil pratique |
|---|---|---|
| Fusible en ligne | Protège le circuit en cas de court-circuit ou de surcharge | Le placer le plus près possible de la borne positive |
| Interrupteur | Permet d’allumer et d’éteindre le gyrophare | Choisir un modèle supportant le courant réel du circuit |
| Relais 12 V ou 24 V | Commande un circuit de puissance avec une faible commande | Le prévoir si le gyrophare tire plus que ce que l’interrupteur peut encaisser confortablement |
| Câble automobile | Transport du courant entre batterie, commande et gyrophare | Prendre une section adaptée à la longueur et à l’intensité |
| Cosses et connecteurs | Assurent des raccords mécaniquement solides | Préférer des connexions serties puis protégées par gaine thermo |
| Gaine thermorétractable | Protège l’assemblage contre l’humidité et les frottements | Je la préfère au simple ruban isolant sur une installation exposée |
| Multimètre | Vérifie la tension et la continuité | Indispensable pour éviter de brancher au mauvais endroit |
Sur un camion ou un véhicule de travail, je privilégie aussi des passe-fils et des colliers de maintien. Un câble bien protégé vieillit beaucoup mieux qu’un câble simplement “posé proprement” sur quelques centimètres. Ce tri fait, le schéma de câblage devient beaucoup plus simple à lire.
Le schéma de câblage le plus sûr selon le type d’usage
Il existe trois montages courants, et je ne les mets pas tous au même niveau. Le bon choix dépend de l’intensité consommée, du type de véhicule et de la façon dont on veut utiliser le gyrophare.
| Montage | Quand l’utiliser | Avantage | Limite |
|---|---|---|---|
| Direct batterie + interrupteur | Petit gyrophare, usage simple, faible intensité | Montage lisible et rapide | Tout le courant passe par l’interrupteur |
| Batterie + relais + interrupteur de commande | Montage plus sérieux, câble plus long, charge plus importante | Meilleure sécurité électrique et meilleure tenue dans le temps | Un composant de plus à câbler |
| Après contact | Le gyrophare ne doit fonctionner qu’avec la clé | Évite d’oublier le feu allumé et de vider la batterie | Pas adapté si l’on veut un fonctionnement autonome véhicule coupé |
Mon approche est simple : si le gyrophare doit être utilisé longtemps, ou si le circuit traverse la cabine et le châssis, je préfère le relais. Le relais sert d’intermédiaire entre la commande et la puissance. L’interrupteur ne transporte alors qu’un faible courant de commande, ce qui limite l’échauffement et améliore la fiabilité. C’est un détail qui change beaucoup sur la durée.
Brancher le gyrophare pas à pas sans précipitation
Je procède toujours dans le même ordre. Ce n’est pas spectaculaire, mais c’est ce qui évite les court-circuits bêtes, les faux contacts et les tests douteux.
- Couper l’alimentation en débranchant la borne négative de la batterie.
- Repérer le passage du câble entre la batterie, l’interrupteur et le gyrophare, en évitant les zones chaudes et les bords coupants.
- Installer le porte-fusible sur le conducteur positif, le plus près possible de la batterie.
- Raccorder le positif de la batterie au fusible, puis du fusible à l’interrupteur ou au relais selon le montage choisi.
- Relier la sortie de commande au gyrophare.
- Raccorder le négatif à une masse fiable du châssis ou directement à la borne négative selon l’architecture du véhicule.
- Isoler chaque connexion avec gaine thermo ou connecteur adapté.
- Tester avant de fixer définitivement : allumage, extinction, échauffement anormal, stabilité du feu, absence de faux contact.
Un point mérite d’être dit clairement : je ne fais jamais les essais sans fusible. Beaucoup de montages “fonctionnent” à vide, puis deviennent problématiques dès qu’un câble se pince ou qu’une cosse bouge. Le fusible n’est pas un accessoire optionnel, c’est la vraie barrière de sécurité du circuit. Une fois ce principe respecté, il reste à dimensionner correctement les composants, sinon le montage peut être propre mais mal calibré.
Bien dimensionner fusible, câble et interrupteur
Le choix des sections et de la protection dépend du courant réel du gyrophare. Je pars toujours de la notice du fabricant quand elle est disponible. À défaut, j’évite les montages surdimensionnés “au cas où”, parce qu’un fusible trop gros protège mal et un câble trop fin chauffe inutilement.
| Situation | Section de câble souvent adaptée | Protection conseillée |
|---|---|---|
| Petit gyrophare LED, ligne courte | 1,0 à 1,5 mm² | Fusible proche du courant nominal, sans excès |
| Gyrophare LED standard ou ligne un peu longue | 1,5 à 2,5 mm² | Fusible légèrement supérieur au courant de service |
| Montage plus puissant ou véhicule 24 V avec faisceau plus long | 2,5 mm² ou plus selon l’intensité | Fusible calibré pour protéger le câble avant tout |
En pratique, je garde une règle simple : le fusible protège d’abord le câble, pas seulement l’appareil. Si le circuit doit passer par un long faisceau ou alimenter plusieurs accessoires, le relais devient vite pertinent. Il évite aussi de faire transiter une intensité trop élevée dans un petit interrupteur de cabine. C’est là qu’on distingue un bricolage qui tient un mois d’une installation qui traverse plusieurs saisons.
Ce que la réglementation française change vraiment
Pour un véhicule privé ou professionnel, la question n’est pas seulement technique. Elle est aussi réglementaire. En France, l’équipement lumineux d’un véhicule ne se choisit pas librement, et les dispositifs spéciaux sont encadrés. Les feux spéciaux orange ou jaune orangé existent, mais leur usage n’est pas identique à celui d’un éclairage classique. En clair, monter un gyrophare sur une batterie ne suffit pas : il faut aussi vérifier que le feu est homologué et que le véhicule a le droit de l’utiliser dans son contexte.
Service-Public rappelle d’ailleurs, pour la signalisation d’urgence courante, que le triangle et les feux de détresse restent les réflexes à utiliser lorsqu’un véhicule est immobilisé et présente un danger. Le gyrophare ne remplace donc pas les équipements obligatoires sur route ouverte. Il complète un usage professionnel ou spécifique, il ne se substitue pas aux dispositifs prévus pour tout le monde.
Je résume la logique que j’applique : sur voie publique, je vérifie l’homologation, la couleur autorisée, le type de véhicule et le cadre d’usage ; sur terrain privé ou chantier, je reste tout de même exigeant sur la qualité du câblage, parce qu’un feu mal posé peut devenir un problème de sécurité, même hors circulation. Avec ce cadre en tête, les erreurs deviennent beaucoup plus faciles à repérer avant qu’elles ne coûtent cher.
Les erreurs que je vois le plus souvent sur ce type de montage
- Oublier le fusible ou le placer trop loin de la batterie.
- Brancher un gyrophare 12 V sur une batterie 24 V sans adaptation.
- Sous-dimensionner le câble, ce qui provoque échauffement et pertes de tension.
- Utiliser une mauvaise masse ou une cosse mal serrée.
- Laisser le faisceau frotter contre une tôle, un support ou une zone chaude.
- Confondre usage privé et usage routier alors que les règles ne sont pas les mêmes.
- Tester sans fixer correctement les câbles, puis constater les pannes après quelques vibrations.
Le défaut le plus fréquent, à mes yeux, n’est pas le manque de technique mais le manque de méthode. On veut aller vite, puis on revient trois fois sur le même point parce qu’une cosse s’est défaite ou qu’un fil a été pris dans une zone mobile. Sur un camion, un engin agricole ou un véhicule de chantier, les vibrations font ressortir la moindre approximation. C’est pour cela que je préfère un montage un peu plus long mais nettement plus robuste.
Le détail qui fait la différence sur une installation qui dure
Si je devais ne garder qu’une seule habitude, ce serait celle-ci : je trace et je marque le circuit. Un câble identifié, un porte-fusible accessible, une masse propre et un interrupteur clairement repéré évitent beaucoup de perte de temps plus tard. J’ajoute aussi un fusible de rechange à bord, surtout sur les véhicules de travail. Ce n’est pas spectaculaire, mais c’est exactement le genre de détail qui sauve une journée.
En pratique, un bon branchement de gyrophare repose sur quatre piliers : la bonne tension, la bonne protection, une commande adaptée et une installation conforme à l’usage. Si ces quatre points sont respectés, le montage devient fiable et facile à entretenir. Le reste n’est qu’une question de finition, et c’est souvent là que se joue la différence entre une solution provisoire et un vrai montage de professionnel.
