Dans l’électricité embarquée d’un véhicule, le bus CAN est l’une des briques les plus utiles à comprendre: il fait circuler des informations entre calculateurs, capteurs et modules de commande sans multiplier les fils. Sur un camion, cette logique change la façon dont on diagnostique une panne, dont on ajoute un équipement et dont on évite les erreurs de câblage. Ici, je vais aller droit au but: définition, fonctionnement, variantes du protocole et réflexes concrets quand le réseau commence à mal se comporter.
Ce qu’il faut retenir sur le bus CAN
- Le CAN, pour Controller Area Network, est un réseau de communication embarqué pensé pour faire dialoguer plusieurs calculateurs en temps réel.
- Il fonctionne avec une logique de messages diffusés sur un bus commun, pas avec un dialogue point à point entre deux modules seulement.
- Sur la couche physique, on retrouve en général deux fils torsadés, CANH et CANL, avec terminaison aux extrémités du réseau.
- Le CAN classique reste très présent, le CAN FD apporte plus de débit et plus de charge utile, et le CAN XL monte encore d’un cran sur les architectures récentes.
- Dans les poids lourds, le CAN sert souvent de base à des réseaux applicatifs comme J1939 pour le moteur, le châssis et la télématique.
- En cas de panne, je commence par la terminaison, les masses, les alimentations et l’état du faisceau avant de soupçonner un calculateur.
Le bus CAN, c’est quoi au juste ?

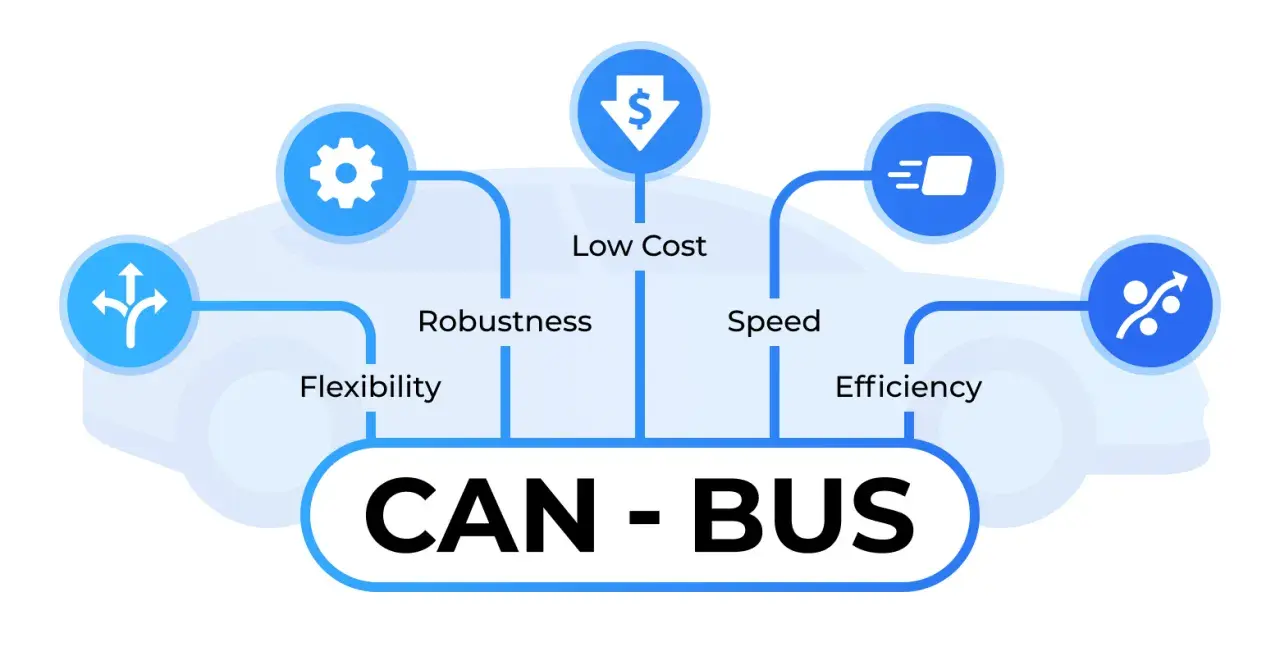

Le bus CAN est un protocole de communication série conçu pour les systèmes embarqués. L’idée est simple à expliquer, mais très efficace en pratique: plusieurs unités de contrôle partagent le même réseau et échangent des messages courts, prioritaires et robustes. Chaque trame transporte une information, par exemple une vitesse roue, un état de porte, une température moteur ou une demande de couple, et le réseau se charge d’arbitrer qui parle en premier sans qu’un chef d’orchestre central impose tout.
C’est justement ce point qui le rend si intéressant dans un véhicule moderne. Au lieu de tirer un faisceau séparé pour chaque signal, on mutualise la communication. On gagne du poids, on réduit les points de raccordement, et on facilite l’évolution du véhicule. Dans un camion, cette architecture compte énormément, parce que la logique embarquée doit rester fiable malgré les vibrations, l’humidité, les longues distances de câblage et les ajouts d’équipements au fil de la vie du véhicule.
Autre idée importante: le CAN ne fonctionne pas comme un simple échange d’adresse entre un émetteur et un destinataire unique. Le message est diffusé sur le réseau, et chaque module décide s’il le lit ou non en fonction de son identifiant. Je préfère voir ça comme une conversation de groupe très structurée plutôt qu’un appel téléphonique entre deux calculateurs. C’est plus proche de la réalité technique, et cela explique pourquoi un défaut de bus peut perturber plusieurs fonctions en même temps. Pour comprendre ce qui se passe dans le câblage, il faut maintenant regarder la couche physique.
Comment le réseau s’organise dans un camion ou une voiture

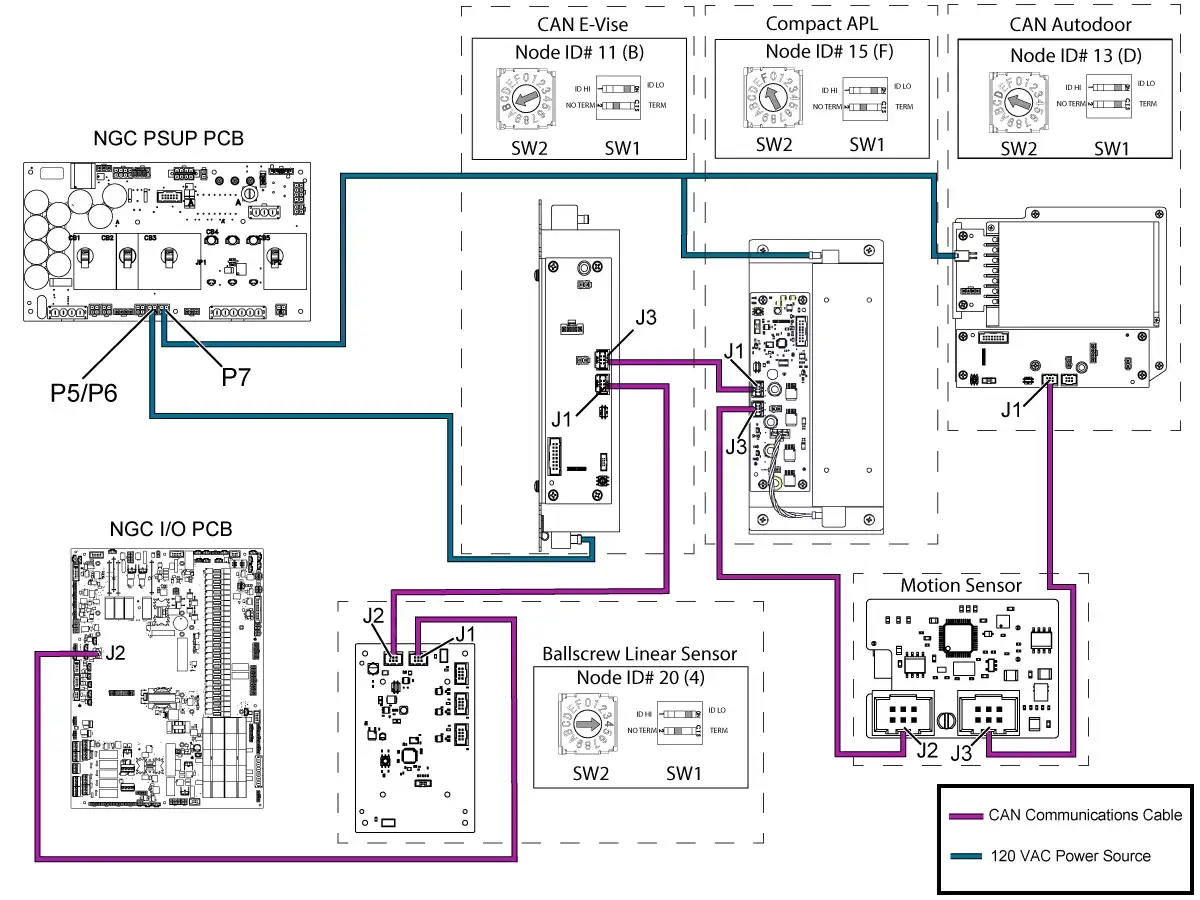

Sur le plan matériel, un réseau CAN repose le plus souvent sur une paire torsadée: CANH et CANL. Les deux fils portent un signal différentiel, ce qui aide à rejeter les parasites électromagnétiques, un avantage précieux dans un compartiment moteur ou le long d’un châssis de poids lourd. Le transceiver fait l’interface entre le microcontrôleur du calculateur et ces deux lignes de bus; sans lui, le protocole logique ne peut pas parler au monde réel du câble.Le principe dominant/récessif est central. En état récessif, le bus revient vers un niveau de repos; en état dominant, le réseau crée un écart de tension clair entre CANH et CANL pour imposer le bit à transmettre. Ce mécanisme permet à plusieurs nœuds de partager le même support tout en laissant la priorité aux messages les plus critiques. En atelier, c’est aussi ce qui explique pourquoi un défaut électrique sur une seule ligne peut déstabiliser plusieurs calculateurs à la fois.
| Élément | Rôle pratique | Ce que je vérifie en premier |
|---|---|---|
| CANH et CANL | Paire différentielle qui transporte les trames | Continuité, absence de court-circuit, torsadage intact |
| Transceiver | Convertit les niveaux logiques du calculateur en signaux bus | Alimentation, masse, état veille/actif |
| Terminaison | Limite les réflexions sur le câble | Présence aux deux extrémités du réseau |
| Branche courte | Relie un module au tronc principal du bus | Longueur raisonnable, pas de dérivation inutile |
En pratique, un réseau correctement terminé donne souvent une résistance d’environ 60 ohms entre CANH et CANL lorsque le véhicule est hors tension, parce qu’on retrouve deux terminaisons de 120 ohms en parallèle. Si la valeur s’écarte nettement de ce repère, je commence à suspecter une terminaison manquante, un fil coupé ou une dérivation mal reprise. Cette base physique posée, la vraie question devient: quelle version du protocole équipe le véhicule, et qu’est-ce que cela change pour l’atelier ?
CAN classique, CAN FD et CAN XL ne servent pas les mêmes besoins
En 2026, on rencontre surtout trois familles à connaître. Le CAN classique reste la base historique: il plafonne à 1 Mbit/s et transporte jusqu’à 8 octets de données par trame. Le CAN FD conserve la logique du CAN tout en augmentant la charge utile jusqu’à 64 octets et en autorisant une phase de données plus rapide. Le CAN XL pousse encore plus loin la capacité, avec des charges bien plus larges et des débits nettement supérieurs, mais son déploiement reste encore moins courant que celui des deux premières générations.
| Version | Charge utile | Débit utile | Ce que cela change | Usage le plus courant |
|---|---|---|---|---|
| CAN classique | Jusqu’à 8 octets | Jusqu’à 1 Mbit/s | Très robuste, simple à diagnostiquer, mais limité pour les gros volumes de données | Réseaux de base, fonctions véhicule largement diffusées |
| CAN FD | Jusqu’à 64 octets | Phase de données plus rapide, selon la topologie et les transceivers | Moins de trames pour transmettre la même information, donc un bus plus efficace | Architectures récentes, fonctions plus bavardes, calibration, diagnostics évolués |
| CAN XL | Jusqu’à 2048 octets | Jusqu’à 20 Mbit/s sur les composants prévus pour cela | Ouvre la porte à des architectures plus riches et à des passerelles avec Ethernet | Déploiements de nouvelle génération, encore progressifs sur le terrain |
Le point à retenir n’est pas seulement la vitesse maximale. Le choix de la version influence aussi les outils de diagnostic, les interfaces de test, la longueur de câble admissible et la façon dont je m’y prends pour un retrofit. Une interface prévue pour le CAN classique ne suffit pas toujours à lire ou injecter correctement du trafic sur un réseau FD. Dans un atelier, cette nuance évite pas mal d’erreurs de lecture. Et dans un camion, elle compte encore plus parce que la couche applicative ajoute souvent ses propres règles métier.
Dans un poids lourd, le CAN fait travailler ensemble moteur, châssis et carrosserie
Sur un camion, le CAN n’est pas une curiosité de laboratoire. C’est souvent la colonne vertébrale des échanges entre le groupe motopropulseur, le châssis, l’affichage conducteur, les fonctions de caisse et les systèmes de télématique. Dans la pratique, on le retrouve partout où une information doit circuler vite et de façon fiable: régime moteur, température, état de freinage, retarder, prises de force, alertes au tableau de bord, mais aussi fonctions de confort et d’équipement de carrosserie.
Sur les poids lourds, une couche applicative comme J1939 s’appuie sur le CAN pour donner un langage commun aux calculateurs. C’est précieux pour l’intégration, parce que les fonctions ne sont plus enfermées dans une marque ou une logique propriétaire totalement opaque. Le bénéfice est double: les constructeurs standardisent mieux les échanges, et les exploitants peuvent s’appuyer sur des outils de diagnostic plus cohérents. Pour une flotte, cela se traduit souvent par des temps d’immobilisation plus courts quand le réseau est bien compris.
Je trouve aussi que le CAN change la manière de penser les adaptations sur camion. Ajouter un équipement sans réfléchir à la communication embarquée, c’est prendre le risque de perturber un bus qui pilote déjà des fonctions critiques. Un boîtier mal intégré peut injecter des erreurs, saturer des messages ou créer des réveils intempestifs. À l’inverse, une intégration propre, via une passerelle ou une interface prévue pour cela, respecte le réseau et limite les surprises. Une fois ce rôle compris, il devient plus facile d’identifier les vrais symptômes d’un problème CAN plutôt que de confondre le bus avec le reste de l’électronique.
Les pannes CAN qui reviennent le plus souvent
Quand le réseau CAN faiblit, les symptômes sont souvent plus diffus qu’on ne l’imagine. On peut voir apparaître plusieurs voyants en même temps, des calculateurs qui cessent de répondre, une communication diagnostic intermittente ou des fonctions qui reviennent puis disparaissent selon les vibrations de la route. Je me méfie toujours d’un diagnostic trop rapide: une erreur de communication n’est pas forcément un calculateur mort, elle peut très bien venir d’un câble abîmé, d’une alimentation instable ou d’une masse dégradée.
| Symptôme observé | Cause probable | Premier contrôle utile |
|---|---|---|
| Plusieurs calculateurs en défaut en même temps | Bus ouvert, terminaison absente, ligne perturbée | Mesure de résistance et inspection du faisceau |
| Pannes intermittentes sur chaussée dégradée | Faux contact, oxydation, dérivation trop longue | Contrôle visuel des connecteurs et test de mouvement du faisceau |
| Impossible de dialoguer avec la valise | Alimentation du transceiver absente, calculateur muet, court-circuit | Vérifier l’alim, la masse et la présence du réseau |
| Défauts apparus après l’ajout d’un accessoire | Interface mal raccordée, bruit injecté sur le bus, mauvaise intégration | Débrancher l’équipement ajouté et revenir à une config connue |
Les causes les plus courantes restent très terre à terre: connecteur fatigué, branche trop longue, blindage mal traité, résistance de terminaison manquante, fil pincé, ou court-circuit vers la masse ou le + batterie. Sur un camion qui encaisse de longues journées de route, la vibration finit par révéler la faiblesse la plus discrète. C’est pour cela que je préfère toujours une méthode de contrôle simple et systématique. Elle évite de remplacer une pièce coûteuse pour un défaut de faisceau banal. La suite logique, c’est justement la méthode de vérification que j’applique avant de condamner un calculateur.
Mes contrôles rapides avant de changer un calculateur
Je commence toujours par ce qui est réversible et mesurable. Inutile de partir directement sur un remplacement si le réseau n’a pas encore été cartographié. Un multimètre, un minimum de logique et, si possible, un oscilloscope suffisent souvent à isoler le problème. Sur un camion, c’est souvent la façon la plus rapide d’éviter des heures perdues.
- Je coupe le contact et je repère le schéma du réseau concerné. Sans logique de réseau, on teste à l’aveugle.
- Je mesure la résistance entre CANH et CANL hors tension. Un ordre de grandeur autour de 60 ohms me rassure; une valeur très différente me met tout de suite sur la piste de la terminaison ou du faisceau.
- Je vérifie qu’aucune ligne n’est en court-circuit vers la masse ou vers l’alimentation. Une seule dérive suffit à bloquer le trafic.
- Je contrôle les alimentations et les masses des transceivers. Un réseau parfait ne compense pas un module sous-alimenté.
- Si j’ai un oscilloscope, j’observe la forme d’onde. Des fronts déformés, des rebonds ou un niveau dominant anormal sont de bons indices de réflexion ou de surcharge.
- Je débranche les accessoires ajoutés récemment, surtout s’ils ont été raccordés sans passerelle ni interface dédiée.
- Je ne remplace le calculateur qu’en dernier, quand le réseau, l’alimentation et le faisceau ont été écartés proprement.
Ce que je garde en tête avant d’intervenir sur l’électricité embarquée
Quand je travaille sur un réseau CAN, je garde toujours les mêmes réflexes: câble torsadé, topologie en ligne quand c’est possible, branches courtes, terminaisons aux extrémités et intégration propre des accessoires. Ce sont des règles simples, mais elles font une énorme différence dans la tenue du réseau sur la durée. Sur un camion, elles valent autant pour la fiabilité que pour le diagnostic futur.
- Je respecte la paire CANH/CANL et je n’ouvre pas le faisceau plus que nécessaire.
- Je limite les ajouts sauvages sur le bus, surtout pour le tuning ou les équipements de carrosserie.
- Je vérifie que l’outil de diagnostic ou l’interface d’ajout supporte bien la version du réseau présent.
- Je traite les masses et les alimentations avec le même sérieux que les messages réseau.
- Je me méfie d’un défaut “informatique” qui cache en réalité une faiblesse électrique très classique.
Le bus CAN n’est donc pas seulement un protocole de communication: c’est une manière d’organiser l’intelligence du véhicule. Plus on comprend sa logique, plus on gagne en précision sur l’entretien, le dépannage et les montages additionnels. Si je devais résumer l’essentiel en une phrase, je dirais ceci: sur un véhicule moderne, un bon diagnostic CAN commence presque toujours par un bon contrôle électrique.
