Dans un véhicule thermique, l’alternateur est l’organe qui maintient l’électricité embarquée en vie dès que le moteur tourne. Il recharge la batterie, alimente les consommateurs et stabilise la tension pour éviter les coupures, les voyants et les démarrages capricieux. Ici, je vais aller au concret: principe de fonctionnement, pièces clés, différences entre 12 V, 24 V et 48 V, symptômes de panne et contrôles utiles avant de remplacer quoi que ce soit.
Les repères utiles à garder en tête
- L’alternateur transforme l’énergie mécanique du moteur en énergie électrique utilisable par le réseau de bord.
- Le courant produit est d’abord alternatif, puis redressé et régulé pour alimenter la batterie et les équipements.
- Sur beaucoup de véhicules 12 V, la tension de charge se situe souvent autour de 14,1 à 14,5 V, avec des pointes plus hautes sur certains systèmes intelligents.
- Une batterie faible, une courroie usée ou un mauvais contact peuvent imiter une panne d’alternateur.
- Sur les utilitaires et poids lourds, le 24 V et la charge prolongée rendent le diagnostic encore plus important.
Comment l’alternateur transforme la rotation du moteur en courant utile
Le principe est simple à expliquer, mais proprement exécuté. Le moteur entraîne une poulie par l’intermédiaire de la courroie d’accessoires, ce qui met en rotation le rotor de l’alternateur. Ce rotor crée un champ magnétique variable, et c’est cette variation qui induit un courant dans le stator. On est donc bien sur une conversion d’énergie mécanique en énergie électrique, pas sur une simple “génération de courant” au sens vague du terme.
Le point important, c’est que l’alternateur produit d’abord du courant alternatif. Or le réseau de bord d’un véhicule fonctionne en courant continu. Il faut donc un redresseur pour transformer cette énergie, puis un régulateur pour garder une tension compatible avec la batterie et les équipements. Sans ce duo, la tension grimperait ou chuterait trop vite, surtout quand les consommateurs s’enclenchent: phares, ventilation, dégivrage, essuie-glaces, prises de cabine, frigo de bord ou systèmes d’assistance.
| Étape | Ce qui se passe | Effet pour le conducteur |
|---|---|---|
| Entraînement mécanique | La courroie fait tourner la poulie et le rotor. | L’alternateur entre en action dès que le moteur tourne. |
| Induction | Le champ magnétique variable crée un courant dans le stator. | L’énergie électrique est produite en continu pendant la conduite. |
| Redressement | Les diodes convertissent le courant alternatif en courant continu. | La batterie peut être rechargée sans perturber l’électronique. |
| Régulation | Le régulateur adapte la tension selon l’état de charge et la demande. | Le réseau reste stable, même avec plusieurs consommateurs actifs. |
Une fois qu’on visualise cette chaîne, le reste devient plus lisible: si la courroie patine, si le rotor ne s’excite plus ou si le régulateur se dérègle, c’est tout le réseau embarqué qui le ressent. C’est précisément pour ça que je regarde ensuite les composants qui font tenir l’ensemble.

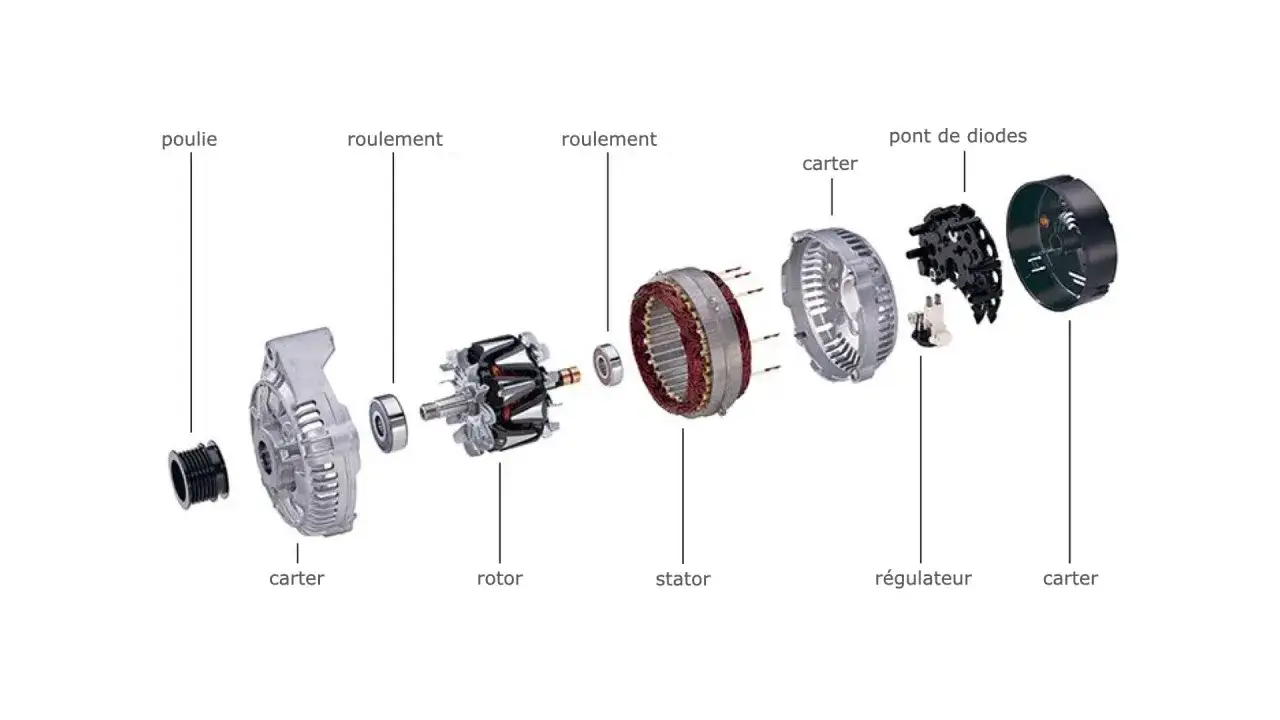

Les pièces qui font la différence au quotidien
Je ne réduis jamais l’alternateur à un simple bloc métallique. Derrière le boîtier, il y a des éléments qui travaillent sous contrainte permanente, avec chaleur, vibrations et variations de régime. C’est souvent là que se joue la fiabilité sur la durée.
La courroie et la poulie roue libre
La courroie d’accessoires transmet l’effort du moteur. Si elle est détendue, craquelée ou contaminée par de l’huile, l’alternateur tourne moins bien et la charge chute. Sur certains montages, la poulie roue libre amortit les à-coups de rotation. Quand elle se bloque, on gagne en bruit, en vibrations et en usure prématurée du galet tendeur. Sur route, ça peut finir par faire dérailler le diagnostic: le conducteur pense à une panne électrique, alors que le problème commence côté transmission.
Le rotor, le stator et le redresseur
Le rotor porte l’enroulement d’excitation, le stator reçoit l’énergie induite, et le redresseur transforme le courant. Si une diode faiblit, la charge devient irrégulière. C’est le genre de défaut qui se traduit par un voyant intermittent, des phares qui varient au ralenti ou une batterie qui se vide sans raison apparente. J’insiste là-dessus parce que ce type de panne est souvent progressif, donc plus facile à sous-estimer qu’à repérer d’emblée.
Lire aussi : Votre camion freine seul ? Causes et solutions AEB
Le régulateur et les balais
Le régulateur est le chef d’orchestre. Il ajuste la tension de sortie en fonction de la batterie, du régime et de la demande électrique. Les balais, eux, assurent le contact avec les bagues collectrices. Quand ils s’usent, l’excitation devient instable. On se retrouve alors avec une charge irrégulière, un témoin qui s’allume par moments, ou une batterie qui n’atteint plus son niveau de charge normal.
Le plus utile, c’est de comprendre que ces pièces ne tombent pas toujours en panne seules. Elles s’usent souvent en chaîne, ce qui explique pourquoi un simple remplacement “au hasard” coûte cher sans régler la cause de fond. Et c’est justement là que la tension de charge devient un bon indicateur.
La tension de charge n’est pas la même selon le véhicule
Sur un réseau 12 V classique, la tension de charge se situe souvent autour de 14,1 à 14,5 V. Certains systèmes intelligents, surtout avec gestion Start-Stop ou batterie AGM/EFB, peuvent monter temporairement à 14,8 V ou un peu plus. Ce n’est pas un défaut en soi: le calculateur pilote la recharge selon l’état de la batterie et les besoins réels du véhicule.
Sur les véhicules utilitaires et les camions, on rencontre très souvent du 24 V. Le principe reste identique, mais le réseau supporte davantage d’équipements et des durées d’utilisation plus longues. Sur certaines architectures récentes, on croise aussi du 48 V avec alterno-démarreur, surtout sur les hybrides légers. Dans ce cas, l’objectif n’est plus seulement de recharger: il faut aussi récupérer de l’énergie au freinage et aider le moteur thermique dans certaines phases.
| Système | Où on le rencontre | Ce que ça implique | Repère utile |
|---|---|---|---|
| 12 V | Voitures particulières, utilitaires légers | Charge standard, électronique embarquée dense | Souvent autour de 14,1 à 14,5 V |
| 24 V | Poids lourds, bus, certains utilitaires spécialisés | Plus de consommateurs, plus de temps de fonctionnement | Réseau pensé pour la robustesse et la continuité |
| 48 V | Hybrides légers récents | Récupération d’énergie et assistance ponctuelle | Fonctionnement différent d’un alternateur classique |
Pour moi, le bon réflexe consiste à ne jamais comparer une tension de charge à un chiffre isolé sans tenir compte de la technologie du véhicule. Entre une citadine, un fourgon de chantier et un camion qui tourne longtemps avec ses auxiliaires, on ne lit pas le réseau embarqué de la même façon. Cette nuance explique aussi pourquoi les symptômes d’une panne peuvent être très différents.
Les signes qu’un alternateur fatigue
Quand l’alternateur décroche, le véhicule ne s’arrête pas forcément tout de suite. Il continue souvent quelques minutes ou quelques kilomètres sur l’énergie stockée dans la batterie, puis les signes deviennent plus nets. Le témoin de charge allumé reste le signal le plus classique, mais il n’est pas le seul.
- Le voyant batterie ou charge s’allume au tableau de bord.
- Les phares baissent d’intensité au ralenti ou varient avec le régime.
- Le démarrage devient lent, surtout après un trajet court.
- La batterie se décharge régulièrement sans cause évidente.
- On entend un sifflement, un grondement ou un bruit de roulement côté accessoires.
- Une odeur de caoutchouc chaud peut apparaître si la courroie patine.
| Symptôme | Cause possible | Premier contrôle à faire |
|---|---|---|
| Voyant de charge allumé | Alternateur, régulateur, courroie ou câblage | Vérifier la courroie, les connexions et la tension de charge |
| Phares qui baissent | Tension instable ou faible débit de charge | Mesurer la tension moteur tournant avec consommateurs allumés |
| Batterie vide au réveil | Recharge insuffisante ou fuite de courant | Distinguer défaut de charge et consommation parasite |
| Bruit de courroie | Poulie, tendeur ou roulement d’alternateur | Contrôler l’alignement et l’état de la poulie roue libre |
Je garde une réserve importante sur un point: un alternateur n’est pas automatiquement coupable parce que la batterie est vide. Une batterie fatiguée, un mauvais contact de masse, une courroie glissante ou un tendeur faible peuvent produire le même tableau. C’est pour ça qu’un vrai diagnostic commence toujours avant le remplacement.

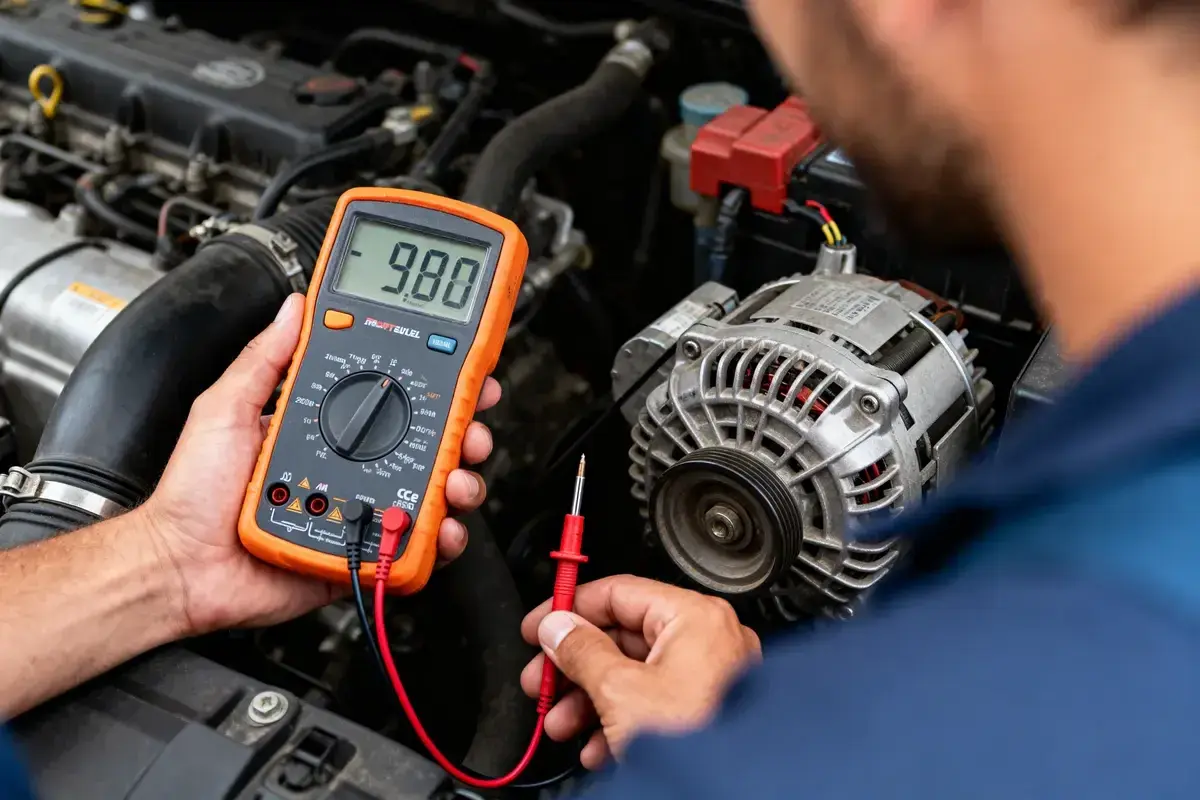

Comment je contrôle le système avant de condamner la pièce

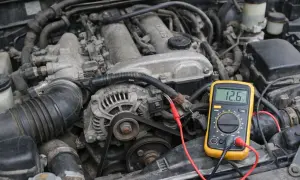

Dans l’atelier, je commence par le plus simple, parce que c’est souvent là que se cache la solution. Avant tout, je vérifie l’état de la batterie à l’arrêt. Une batterie saine affiche généralement une tension de repos comprise entre 12,4 et 13,2 V. Si elle est plus basse, je la recharge et je contrôle à nouveau avant d’aller plus loin.
- Inspection visuelle de la courroie, des connecteurs et des masses.
- Mesure de la tension batterie moteur arrêté.
- Mesure moteur tournant, d’abord au ralenti puis avec régime augmenté.
- Test avec consommateurs activés: phares, ventilation, dégivrage, etc.
- Contrôle de la poulie roue libre, du tendeur et des bruits anormaux.
Sur un système 12 V, si la tension reste trop basse moteur tournant, il faut soupçonner la courroie, la batterie, le régulateur ou un défaut de câblage avant d’accuser le générateur lui-même. À l’inverse, une tension trop haute est plus inquiétante pour la batterie et les calculateurs: elle pointe souvent vers un régulateur défaillant. Et je ne débranche jamais la batterie moteur tournant, parce que les pics de tension peuvent abîmer l’électronique de bord.
Cette méthode de contrôle est particulièrement utile sur les véhicules qui roulent beaucoup en urbain ou en livraisons courtes, mais elle l’est encore plus sur les camions qui enchaînent les équipements de cabine et les longues plages de fonctionnement. C’est précisément ce contexte qui mérite un regard à part.
Ce que demande un utilitaire ou un camion en plus
Sur un poids lourd, le système de charge travaille rarement dans des conditions “faciles”. Le réseau est souvent en 24 V, les consommateurs sont nombreux, et le temps de fonctionnement est plus long. Éclairage renforcé, climatisation, auxiliaires de cabine, frigos, instrumentation, freinage pneumatique et parfois recharge d’équipements de bord: la demande électrique grimpe vite. Résultat, l’alternateur est sollicité plus longtemps et plus régulièrement qu’on ne l’imagine.
Je conseille donc d’être plus attentif à trois points sur ce type de véhicule. D’abord, l’état de la courroie et de la poulie, parce que les vibrations et les charges prolongées accélèrent l’usure. Ensuite, la qualité des masses et des connexions, qui prennent cher avec les conditions de route. Enfin, la batterie elle-même, car un alternateur performant ne compensera pas longtemps une batterie en bout de course. Sur un camion, ces trois éléments doivent être cohérents, sinon le réseau embarqué devient vite instable.
- Contrôler la tension de charge à plusieurs régimes, pas seulement au ralenti.
- Vérifier les masses après des signes de corrosion ou d’échauffement.
- Surveiller les bruits de roulement et les vibrations de l’entraînement.
- Ne pas sous-estimer une batterie qui “semble encore démarrer”.
Ce sont souvent ces détails qui font la différence entre une panne isolée et un arrêt immobilisant sur la route. Et quand il faut remplacer la pièce, mieux vaut le faire sur une base saine que sur un diagnostic incomplet.
Avant de remplacer l’alternateur, je regarde surtout ces trois points
Si je devais résumer ma méthode, je dirais qu’elle tient en trois vérifications: batterie, transmission et câblage. La batterie doit être testée, pas supposée bonne. La courroie et le tendeur doivent transmettre l’effort sans patiner. Les câbles, bornes et masses doivent être propres, serrés et cohérents. Si ces trois bases sont correctes et que la tension de charge reste hors tolérance, alors oui, l’alternateur ou son régulateur deviennent les suspects sérieux.
Côté budget, la pièce seule varie énormément selon le véhicule. Sur le marché français, on trouve des alternateurs neufs autour de 70 à 1 200 € selon la motorisation, la marque et l’architecture électrique. Avec la main-d’œuvre, la facture passe vite à plusieurs centaines d’euros, surtout si l’accès est difficile ou si l’on remplace aussi la courroie, le tendeur ou la batterie. Sur un véhicule très équipé ou un poids lourd, le coût monte encore plus vite parce que l’enjeu n’est pas seulement de “faire charger”, mais de garantir une alimentation stable pour tout le réseau embarqué.
Au fond, le bon réflexe est simple: je traite toujours l’alternateur comme un maillon d’un ensemble, pas comme une pièce isolée. Quand la batterie, l’entraînement et la régulation travaillent ensemble, l’électricité embarquée reste fiable, et c’est exactement ce qu’on attend d’un véhicule qui doit rouler sans surprise.
