Un alternateur qui fatigue ne se contente pas d’allumer un voyant : il finit par vider la batterie, perturber l’éclairage et, sur un véhicule moderne, dérégler toute la logique du réseau de bord. Dans cet article, je montre comment diagnostiquer le circuit de charge de façon fiable, avec un multimètre, quelques vérifications visuelles et, quand il faut aller plus loin, un oscilloscope ou un outil de diagnostic. L’idée est simple : éviter de changer une pièce au hasard et garder une méthode valable aussi bien sur une voiture que sur un utilitaire ou un camion.
Les bons réflexes pour diagnostiquer le circuit de charge sans changer la pièce trop vite
- Je commence toujours par la batterie, la courroie, les masses et les connexions avant d’accuser l’alternateur.
- À l’arrêt, une batterie en bon état affiche en général entre 12,4 et 13,2 V.
- Moteur tournant, la tension doit monter et rester stable sous charge, sans chute brutale ni scintillement anormal.
- Une ondulation irrégulière oriente souvent vers les diodes, le régulateur ou un problème de liaison électrique.
- Sur les systèmes intelligents et les réseaux 24 V, la valeur “idéale” dépend du véhicule et du type de batterie.
Avant de condamner l’alternateur, je regarde le reste du circuit
Dans la pratique, un alternateur n’est pas toujours la cause première. J’ai souvent vu une batterie affaiblie, une courroie poly-V trop détendue ou une simple oxydation de borne donner des symptômes très proches d’une panne de charge. Si je saute cette étape, je risque de remplacer une pièce encore correcte et de laisser intact le vrai défaut.
Je contrôle donc d’abord l’environnement du générateur : la tension et l’état de la batterie, la transmission par courroie, la qualité des masses et la propreté des connexions. Sur les véhicules qui roulent beaucoup, les vibrations, l’humidité et les cycles courts font ressortir ces faiblesses plus vite qu’on ne le pense.
- Courroie craquelée, brillante ou détendue
- Cosse batterie desserrée ou oxydée
- Câble de masse fatigué entre moteur et caisse
- Poulie roue libre qui accroche ou qui grince
- Batterie déjà sous-chargée avant même le test
Si un de ces points est douteux, je le traite avant toute conclusion sur l’alternateur. Une fois le terrain assaini, la mesure devient beaucoup plus parlante, et c’est là que le contrôle au multimètre prend tout son sens.

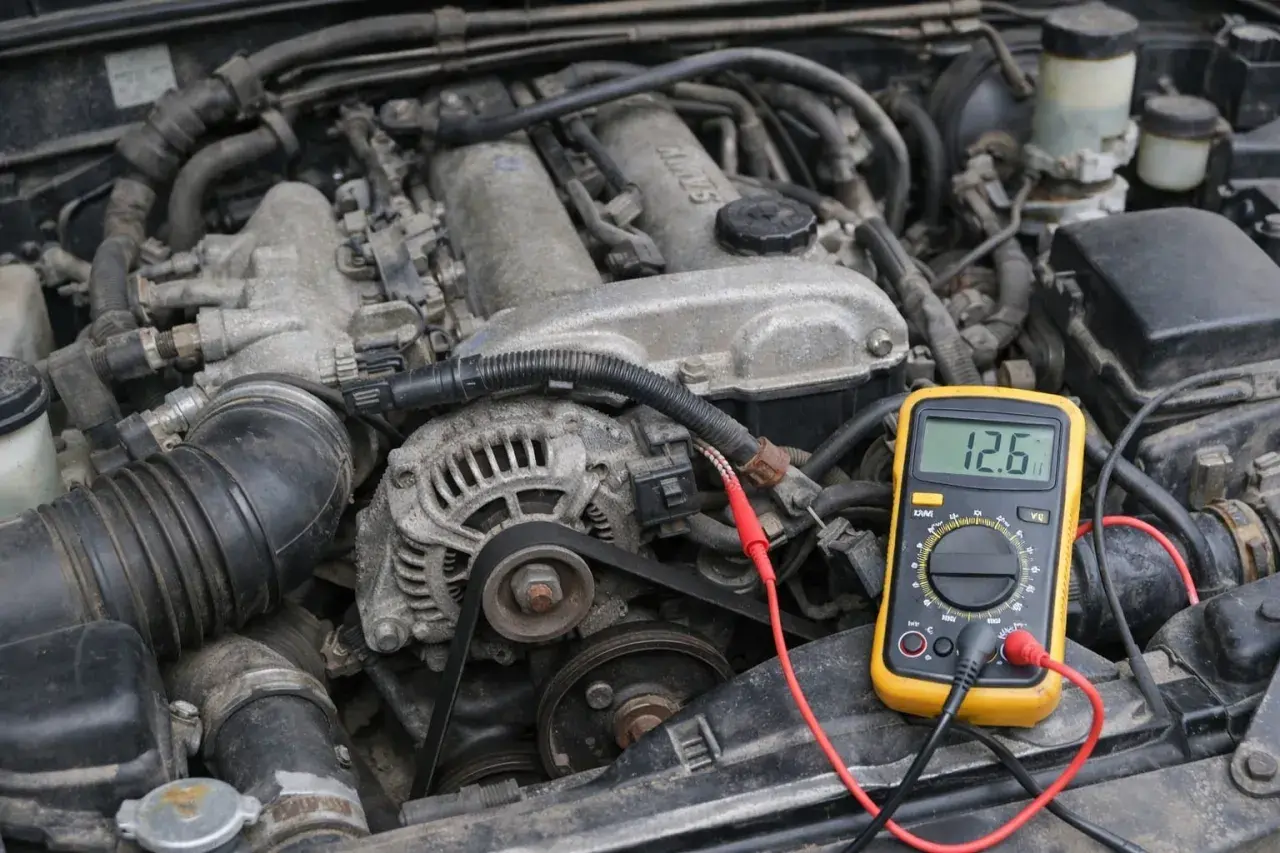

Contrôler la charge au multimètre sans démonter l’alternateur
Le premier test utile est simple : je mesure la tension directement aux bornes de la batterie, puis je recommence moteur tournant. Cette méthode donne déjà une image assez fiable de l’état du circuit de charge, à condition de la faire proprement et sans consommateurs parasites.
Mesure à l’arrêt
Contact coupé, éclairage et accessoires arrêtés, je lis la tension batterie. Une valeur comprise entre 12,4 et 13,2 V est généralement rassurante. En dessous de 12,4 V, je recharge d’abord la batterie puis je refais la mesure. Si le résultat reste faible après recharge, le souci peut venir de la batterie elle-même plutôt que de l’alternateur.
Mesure moteur tournant
Au démarrage, la tension doit clairement quitter la zone de repos. Je cherche surtout une montée nette et une valeur stable, pas une photo figée “magique”. Sur certains systèmes intelligents, la charge varie volontairement selon l’état de la batterie, la température et la stratégie du calculateur. Une tension de 14,8 V, voire un peu plus brièvement, peut donc être normale sur certains véhicules, si le constructeur l’a prévu.
Lire aussi : Panne électronique auto - Diagnostic, coûts et choix d'atelier fiable
Mesure sous charge
Je refais ensuite le test avec les gros consommateurs allumés : phares, dégivrage arrière, ventilation, sièges chauffants si le véhicule en dispose. Si le moteur tient autour de 2 500 tr/min et que la tension s’écroule ou devient instable, je ne pense pas seulement à l’alternateur : je regarde aussi la courroie, la masse et le câblage.
| Situation | Ce que j’attends | Ce que j’en déduis si ce n’est pas le cas |
|---|---|---|
| Batterie à l’arrêt | Environ 12,4 à 13,2 V | Batterie faible, sous-chargée ou fatiguée |
| Moteur tournant | La tension monte et reste cohérente | Absence de charge, problème de régulation ou de câblage |
| Sous consommateurs | La tension reste stable | Défaut de capacité, courroie, masses, diodes ou régulateur |
| Système intelligent | La tension varie selon la stratégie véhicule | Il faut interpréter la mesure avec les données du constructeur |
| Utilitaire ou camion 24 V | Valeurs conformes à la spécification du véhicule | Ne jamais comparer directement avec un 12 V |
Cette séquence simple évite déjà beaucoup d’erreurs. Quand le résultat reste ambigu, je passe alors aux symptômes visibles et aux éléments internes du circuit de charge, qui racontent souvent plus que le voltmètre seul.
Les symptômes qui parlent avant les chiffres
Un alternateur en difficulté laisse rarement un seul indice. Le plus souvent, les signes s’additionnent : voyant de charge, phares qui baissent en intensité, démarrage pénible après quelques arrêts, ou batterie qui se vide alors que le véhicule roule pourtant tous les jours. Je me méfie aussi des pannes intermittentes, parce qu’elles trompent facilement le conducteur comme le diagnostic rapide.
| Symptôme | Cause probable | Premier contrôle |
|---|---|---|
| Voyant batterie allumé ou vacillant | Régulateur, courroie, connexion ou alternateur lui-même | Courroie, bornes, tension batterie et charge moteur tournant |
| Phares qui varient en luminosité | Régulation instable ou mauvaise liaison électrique | Tester la charge avec consommateurs allumés |
| Batterie à plat après une courte immobilisation | Charge insuffisante, fuite de courant ou diode en défaut | Contrôler la charge, puis les courants de repos si nécessaire |
| Bruit de sifflement côté courroie | Courroie détendue, galet ou poulie roue libre fatigués | Inspection visuelle et tension de la courroie |
| Odeur de chaud ou trace d’échauffement | Surchauffe, contact résistif ou alternateur surchargé | Connexions, câble B+, état des diodes et du régulateur |
Je retiens surtout une chose : un alternateur “coupable” n’est pas toujours celui que l’on voit. Parfois, la voiture signale seulement une chute de tension, et la vraie origine est une connexion abîmée ou une batterie trop faible pour que le générateur travaille correctement. Ce tri devient encore plus fin dès qu’on regarde l’ondulation et la régulation interne.
Diodes, régulateur et ondulation ce que l’oscilloscope ajoute
L’alternateur produit d’abord du courant alternatif, ensuite redressé en courant continu par les diodes. Même après ce redressement, il reste une petite ondulation résiduelle. Quand cette ondulation devient irrégulière, on commence à soupçonner un défaut de diode, de régulateur ou parfois une liaison électrique dégradée.
En atelier, j’aime bien faire le contrôle en charge, moteur autour de 2 500 tr/min, avec les consommateurs principaux activés. C’est dans ces conditions que les défauts de diodes ou de régulation apparaissent le mieux. Un oscilloscope donne alors une lecture beaucoup plus fine qu’un simple multimètre, surtout sur les véhicules où les comportements du réseau de bord sont pilotés électroniquement.
- Signal régulier et répétitif : les diodes sont a priori saines
- Ondulation marquée ou asymétrique : suspicion de diode ou de redressement
- Tension qui monte trop haut ou varie sans logique : régulateur, masse ou commande électronique
- Valeurs incohérentes malgré une courroie correcte : câblage, connecteur ou alternateur fatigué
Je ne me fie pas à ce seul test pour tout conclure, mais il fait gagner du temps. Lorsqu’il met en évidence une anomalie, je sais que le problème n’est plus seulement “la batterie ne charge pas”, mais bien une dégradation interne ou une régulation qui ne tient plus correctement. Sur les systèmes modernes, cette lecture doit ensuite être adaptée au type de gestion de charge.
Systèmes intelligents et 24 V ce qui change sur les véhicules modernes
Sur les véhicules récents, l’alternateur n’est plus toujours un simple générateur qui délivre une tension fixe. Le calculateur moteur peut moduler la charge, dialoguer avec un capteur sur la batterie, et varier volontairement la tension selon l’accélération, la décélération ou l’état de charge. Autrement dit, une tension qui bouge n’est pas forcément une panne.
C’est particulièrement vrai sur les voitures stop and start, mais aussi sur les utilitaires et les camions. Sur un réseau 24 V, la logique de contrôle reste la même, pourtant les seuils et les équipements de mesure doivent être adaptés. Je vérifie toujours que l’outil de diagnostic, le testeur de batterie et le schéma du véhicule sont bien prévus pour cette architecture.
- Le calculateur peut réduire volontairement la charge pendant certaines phases de conduite
- Un capteur de batterie peut fournir l’état de charge et l’état de santé en temps réel
- Le bus LIN ou une commande équivalente peut piloter le régulateur
- Un remplacement de batterie peut exiger un enregistrement dans le calculateur
- Sur certains systèmes, une tension temporairement élevée n’est pas anormale si la batterie et le constructeur le prévoient
Dans ce contexte, je ne juge plus le circuit de charge sur une seule valeur brute. Je regarde la cohérence entre la tension mesurée, les paramètres de diagnostic et la stratégie énergétique du véhicule. C’est ce passage qui évite le faux diagnostic, surtout quand on travaille sur des véhicules lourds ou fortement équipés.
Le bon diagnostic avant d’acheter un alternateur neuf
Quand la batterie est saine, que la courroie est correcte, que les masses sont propres et que la charge reste malgré tout faible ou instable, là seulement je commence à penser au remplacement. Et avant de commander la pièce, je vérifie si le défaut vient du régulateur, du pont de diodes, de la poulie roue libre ou d’un câble trop résistif. Sur certains alternateurs modernes, le régulateur est intégré et la réparation partielle n’a plus beaucoup de sens.
- Je remplace ou je fais remplacer l’alternateur si la charge reste insuffisante sous charge réelle
- Je reviens sur les connexions si la tension varie de manière incohérente
- Je contrôle la poulie roue libre si j’entends du bruit ou si la courroie travaille mal
- Je traite la batterie en premier si elle n’a pas tenu la charge à l’arrêt
- Je passe par le diagnostic constructeur si le véhicule gère la charge de façon pilotée
Mon conseil le plus utile est simple : ne confondez jamais “symptôme de charge” et “alternateur HS”. Une mesure propre, une vérification visuelle sérieuse et un peu de logique suffisent souvent à trouver la vraie panne avant d’acheter une pièce. C’est encore plus rentable sur la route, où une immobilisation coûte toujours plus cher qu’un bon contrôle de départ.
