Un problème de démarrage ne vient pas toujours du démarreur lui-même. Quand le moteur reste muet, qu’un simple clic se fait entendre ou que la panne apparaît seulement à chaud, il faut remonter le circuit dans le bon ordre: batterie, protection électrique, relais, commande puis moteur de démarreur. Ce guide explique comment repérer le bon fusible, le distinguer d’un relais ou d’une liaison fusible, et le remplacer sans improviser, que l’on travaille sur une voiture, un utilitaire ou un camion léger.
Les vérifications essentielles avant de toucher au circuit de démarrage
- Le fusible lié au démarreur n’est pas toujours une pièce unique: selon le véhicule, il peut s’agir d’un mini-fusible, d’un maxi-fusible, d’un relais ou d’une liaison fusible.
- Un silence total, un clic unique ou des cliquetis rapides n’orientent pas vers la même panne.
- Je teste toujours la batterie et les masses avant de conclure que la protection est en cause.
- Le bon remplacement respecte le même ampérage, le même format et, pour une liaison fusible, la même conception d’origine.
- Si le nouveau fusible saute aussitôt, le vrai problème est ailleurs: court-circuit, relais collé ou démarreur grippé.
Comprendre ce que protège vraiment le circuit de démarrage
Je précise souvent ce point parce qu’il évite beaucoup d’erreurs de diagnostic: sur de nombreux modèles, il n’existe pas un seul fusible dédié au démarreur, mais une chaîne de protection. On trouve en général un fusible de commande, un relais de démarrage, parfois une liaison fusible près de la batterie, puis le solénoïde qui alimente le moteur de démarreur.
Le démarreur consomme trop de courant pour passer par un petit fusible classique sur sa ligne principale. En revanche, la commande qui autorise son enclenchement, ainsi que l’alimentation du boîtier de relais, sont protégées par des éléments plus accessibles. C’est pour cela qu’un véhicule peut afficher un tableau de bord normal tout en refusant de lancer le moteur.
En pratique, je distingue toujours la protection de puissance, qui sert à préserver le faisceau, et la commande de démarrage, qui décide si le relais colle ou non. Le solénoïde, lui, est l’électroaimant qui pousse le pignon et ferme le circuit de puissance. Cette nuance change complètement la suite du diagnostic, surtout sur les véhicules récents dotés d’un antidémarrage ou d’une boîte automatique.
Une fois cette architecture en tête, on lit beaucoup mieux les symptômes observés au volant.
Reconnaître la panne au bon endroit
Avant de sortir les outils, j’observe toujours la réaction exacte du véhicule. Elle donne souvent la moitié de la réponse. Un tableau de bord qui s’allume normalement n’élimine pas un problème de démarrage; au contraire, il aide à séparer la panne de batterie de la panne de commande.
| Ce que vous observez | Piste la plus probable | Premier contrôle |
|---|---|---|
| Silence total | Fusible, relais, contacteur, antidémarrage ou alimentation coupée | Batterie, fusible de commande, relais |
| Un seul clic | Relais ou solénoïde, parfois masse faible | Tension batterie, arrivée de courant sur la commande |
| Cliquetis rapides | Batterie trop faible ou mauvaise masse | Test de batterie et serrage des cosses |
| Fusible noirci ou coupé | Surtension, court-circuit ou démarreur qui tire trop | Contrôle du faisceau et du démarreur |
| Démarreur qui tourne mais moteur immobile | Pignon, Bendix ou engrènement mécanique | État du démarreur et de la couronne |
| Panne intermittente | Relais fatigué, connexion oxydée, échauffement | Connecteurs, relais, chute de tension |
Je ne conclus jamais trop vite à un démarreur HS. Le bon réflexe consiste à relier le symptôme à la zone du circuit, puis à chercher la coupure exacte. C’est ce qui permet ensuite de localiser la bonne boîte à fusibles ou le bon centre électrique.
Où chercher dans une voiture, un utilitaire ou un camion

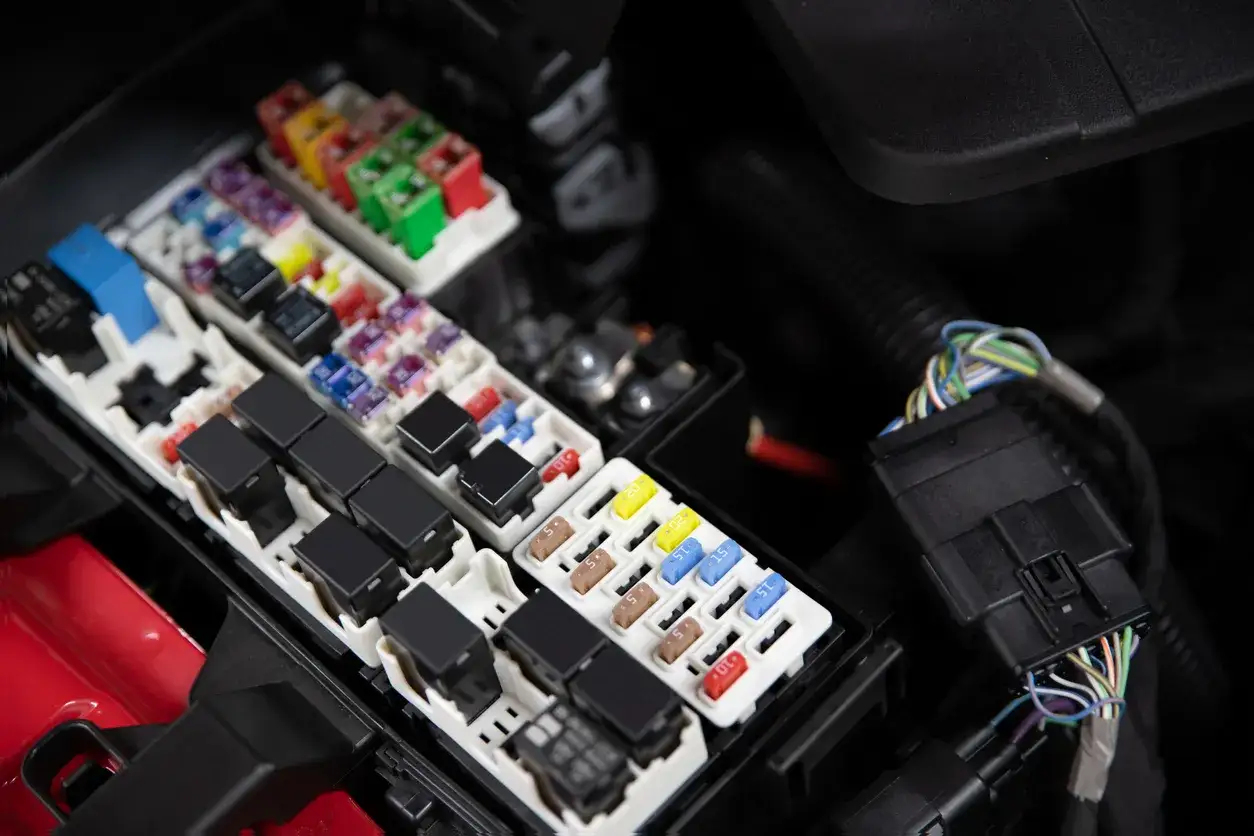

La règle la plus fiable reste simple: partir du plan de fusibles du véhicule, pas des suppositions. Sous le capot, le boîtier principal se trouve souvent près de la batterie ou sur la cloison pare-feu. Dans l’habitacle, il peut être sous le tableau de bord, derrière la boîte à gants ou sur le flanc gauche de la planche de bord.
Sur les utilitaires et les camions, j’ajoute presque toujours une vérification du centre électrique principal. On y trouve des maxi-fusibles, des relais puissants et parfois des liaisons fusibles fixées près des batteries. Le marquage peut varier: START, ST, CRANK, IGN, starter relay, starter control relay ou fusible de puissance. Le couvercle du boîtier et le manuel restent les deux seules références vraiment fiables.
- Regarder d’abord le schéma du couvercle, pas la couleur du fusible.
- Repérer les mentions START, ST, CRANK ou starter relay.
- Contrôler aussi les maxi-fusibles près de la batterie.
- Vérifier les coupe-batteries et les masses sur les véhicules de travail.
Sur un poids lourd en 24 V, les boîtiers peuvent être plus nombreux et les circuits de puissance plus costauds, donc je prends encore plus de temps pour lire le schéma avant d’intervenir. Une fois l’emplacement identifié, le plus important n’est pas encore de remplacer, mais de tester.

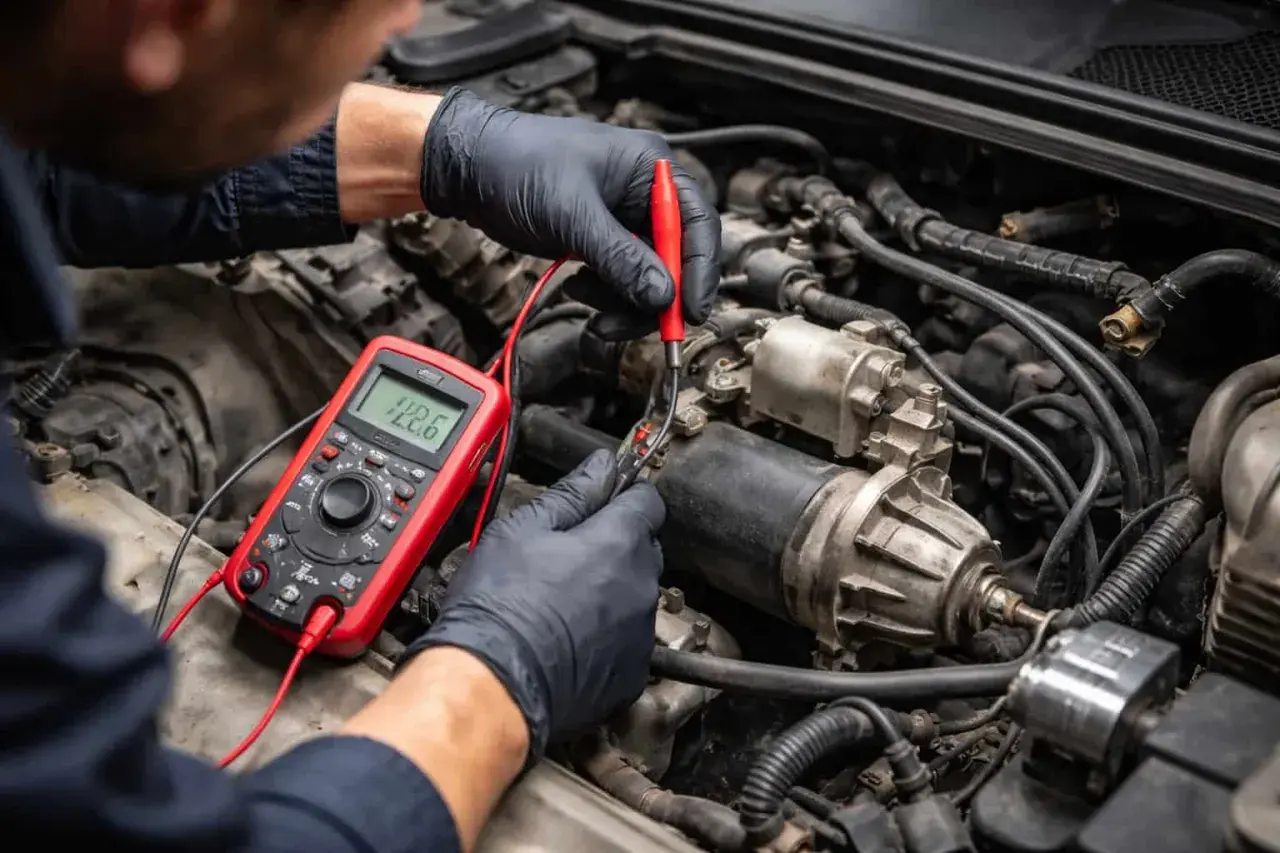

Tester sans se tromper
Je procède dans un ordre très simple, parce qu’un test trop rapide mène souvent au faux diagnostic. Il me faut un multimètre, un petit extracteur de fusible si le véhicule en a un, et un accès propre aux bornes de batterie.
- Je vérifie d’abord la batterie à vide et sous sollicitation. Une batterie faible peut imiter un défaut de relais ou de fusible.
- Je contrôle visuellement le fusible et son logement. Une lame ternie, un plastique chauffé ou une trace de suie sont déjà des indices.
- Je mesure la continuité du fusible hors tension. Un fusible peut sembler intact alors que le filament est coupé.
- Je teste la tension sur les deux côtés du fusible lorsque la clé est en position démarrage. S’il y a du courant d’un côté seulement, la protection est en cause.
- Je permute le relais avec un relais strictement identique si le boîtier le permet. C’est un test rapide, mais seulement si la référence et le brochage sont les mêmes.
- Je termine par les masses, le contacteur de démarrage et l’interverrouillage boîte/embrayage. Sur automatique, le sélecteur doit souvent être en P ou N; sur manuel, le contacteur d’embrayage doit autoriser le départ.
Si le courant arrive bien jusqu’au solénoïde mais que rien ne se passe, je me tourne davantage vers le démarreur lui-même. À l’inverse, si le courant n’arrive pas en amont, le problème est dans la commande ou la protection. Cette logique évite de remplacer une bonne pièce pour de mauvaises raisons.
Remplacer la pièce correcte et éviter les erreurs coûteuses
Le remplacement paraît simple, mais c’est là que beaucoup de pannes reviennent. Je ne remplace jamais un fusible par un modèle plus fort “pour voir”. Si le calibre saute, c’est qu’il protège quelque chose. Le surdimensionner, c’est parfois déplacer la casse vers le faisceau ou le relais.
| Pièce | Ce que je monte | Erreur à éviter | Temps indicatif |
|---|---|---|---|
| Mini-fusible | Même ampérage et même format | Monter un calibre supérieur | 5 à 10 min |
| Maxi-fusible | Même type et même intensité | Forcer un modèle qui “rentre à peu près” | 10 à 20 min |
| Relais de démarrage | Même référence ou équivalent strict | Inverser les broches | 10 à 15 min |
| Liaison fusible | Spécification constructeur | La remplacer par un fil ordinaire | 20 à 40 min |
Pour une liaison fusible, je garde la même logique que l’origine: même conception et, si possible, même longueur. Elle sert à protéger le faisceau principal, donc ce n’est pas une zone où l’on improvise. Avant de refermer le boîtier, je vérifie aussi qu’aucune cosse n’est desserrée et qu’aucune trace de chauffe n’est restée dans le porte-fusible.
Quand la pièce grille à nouveau immédiatement, je m’arrête là. Le remplacement répété sans diagnostic ne fait que masquer un court-circuit, un relais soudé ou un démarreur qui absorbe trop de courant.
Combien cela coûte en 2026
En France, le budget reste souvent modeste pour la protection électrique elle-même, mais il peut monter dès qu’on passe au démarreur complet. D’après idGarages, un fusible de démarreur tourne autour de 5 €, tandis que Vroomly situe généralement un relais de démarrage entre 5 et 15 €. Ce sont des ordres de grandeur utiles pour éviter de surpayer une panne simple.
| Intervention | Fourchette courante | Ce qui fait varier le prix |
|---|---|---|
| Fusible simple | 2 à 10 € | Format, marque, accessibilité |
| Relais de démarrage | 5 à 15 € | Référence, boîtier intégré ou non |
| Maxi-fusible ou fusible de puissance | 10 à 40 € | Ampérage, connectique, véhicule utilitaire ou non |
| Diagnostic atelier | 30 à 90 € | Temps de recherche et usage du multimètre ou de la valise |
| Démarreur complet | 100 à 500 € | Accès, motorisation, présence du stop & start |
Le vrai piège financier, c’est de remplacer le démarreur avant d’avoir validé la batterie, les masses et le circuit de commande. Sur un véhicule de travail, cette erreur coûte vite plus cher qu’une heure de diagnostic. Je préfère toujours payer le contrôle juste une fois plutôt que d’acheter des pièces au hasard.
Quand il faut arrêter l’essai et passer au diagnostic
Il y a des cas où je ne poursuis pas en atelier improvisé. Si le fusible saute dès l’insertion, si une odeur de plastique chaud revient, si la boîte à fusibles présente une trace de fusion ou si le câble de batterie chauffe, je cherche d’abord le défaut électrique profond. C’est particulièrement vrai sur les véhicules diesel, les utilitaires chargés et les camions qui cumulent vibrations, humidité et fortes intensités.
- Le fusible grille immédiatement après remplacement.
- Le relais colle mais le démarreur ne tourne toujours pas.
- Le véhicule démarre une fois sur trois seulement.
- La clé n’entraîne aucune réaction malgré une batterie saine.
- Le boîtier présente de l’humidité, de l’oxydation ou des traces de chauffe.
Dans ces situations, un diagnostic avec schéma électrique et mesure de chute de tension fait gagner du temps. Et si l’antidémarrage ou le calculateur de carrosserie intervient dans la chaîne, les essais à l’aveugle deviennent vite contre-productifs.
Les vérifications que je garde en routine après la réparation
Après avoir remplacé la protection ou le relais, je fais toujours trois contrôles de plus: serrage des cosses, état des masses et propreté du porte-fusible. Sur un véhicule de route qui vibre beaucoup, c’est souvent là que naissent les pannes fantômes.
- Je nettoie les bornes de batterie avec une brosse adaptée.
- Je contrôle les masses châssis et moteur.
- Je vérifie qu’aucun fusible de secours n’a été remplacé par un mauvais calibre.
- Je referme le boîtier sans forcer les joints, pour éviter l’humidité.
- Je garde un fusible de rechange et un petit multimètre dans la cabine sur les véhicules de flotte.
Si je devais ne retenir qu’une règle, ce serait celle-ci: un bon remplacement ne sert à rien sans une cause corrigée. C’est cette discipline qui évite les retours de panne au prochain froid, à la prochaine vibration ou au prochain plein de charge.
