Un montage LED 12 V paraît simple sur le papier, mais c’est souvent la chute de tension, la mauvaise alimentation ou une polarité inversée qui compliquent tout. Dans cet article, je passe en revue le schéma de branchement LED 12 V le plus fiable, la façon de choisir l’alimentation, les bons réflexes de câblage, puis les points de sécurité et de conformité à garder en tête en France.
Les points qui évitent 90 % des erreurs de câblage
- Un ruban ou un module LED 12 V se câble en général avec une alimentation à tension constante, pas avec n’importe quel driver.
- La puissance totale se calcule simplement, puis je garde une marge de 20 à 30 % pour éviter de faire travailler l’alim en limite.
- En 12 V, la chute de tension compte vite, donc les longues lignes en série donnent souvent un éclairage irrégulier.
- Je protège toujours le départ avec un fusible ou un dispositif équivalent, surtout sur batterie ou en cabine de camion.
- Le respect de la TBTS, des indices IP et des règles de la NF C 15-100 reste important même si la tension est faible.
Le schéma de base à retenir pour un montage simple

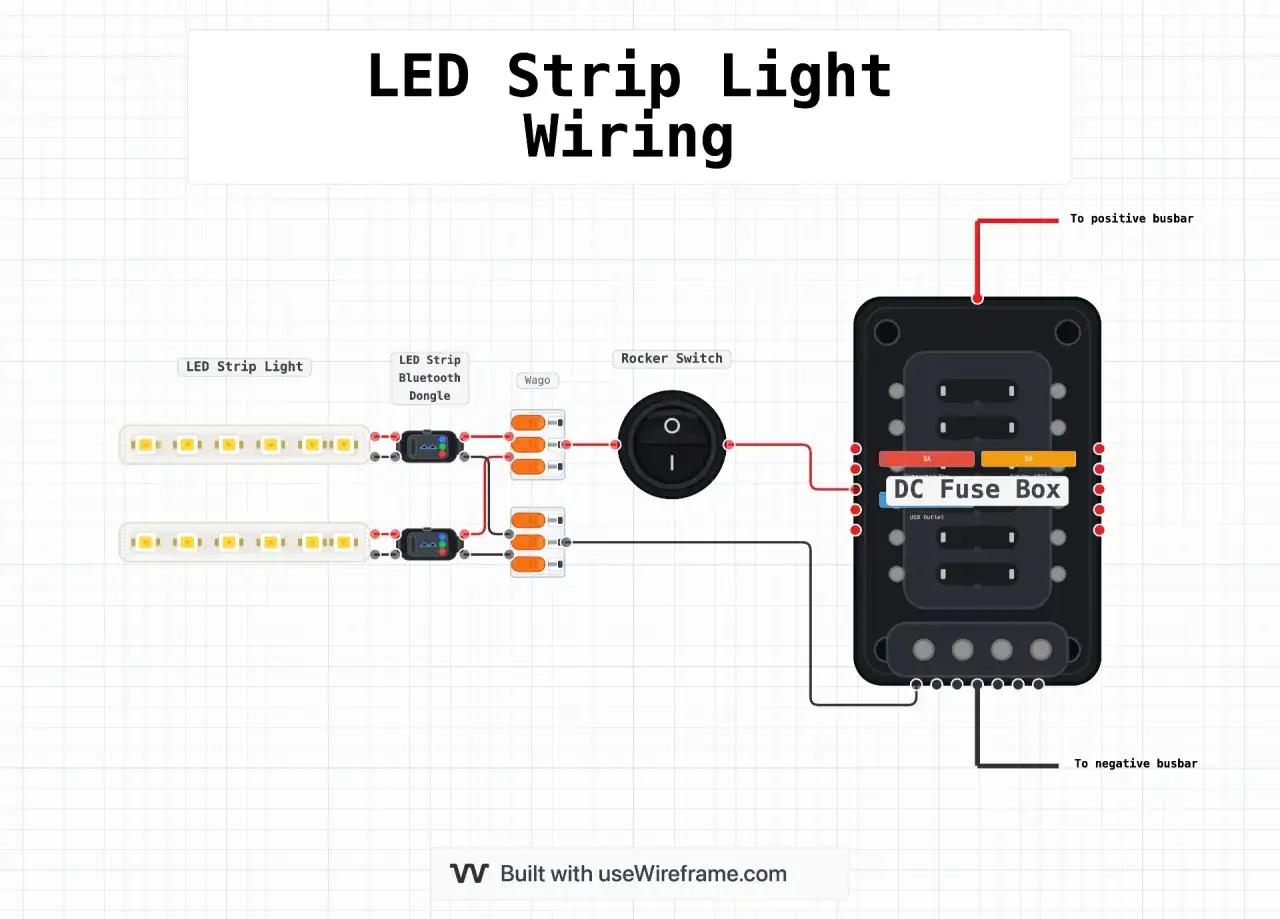

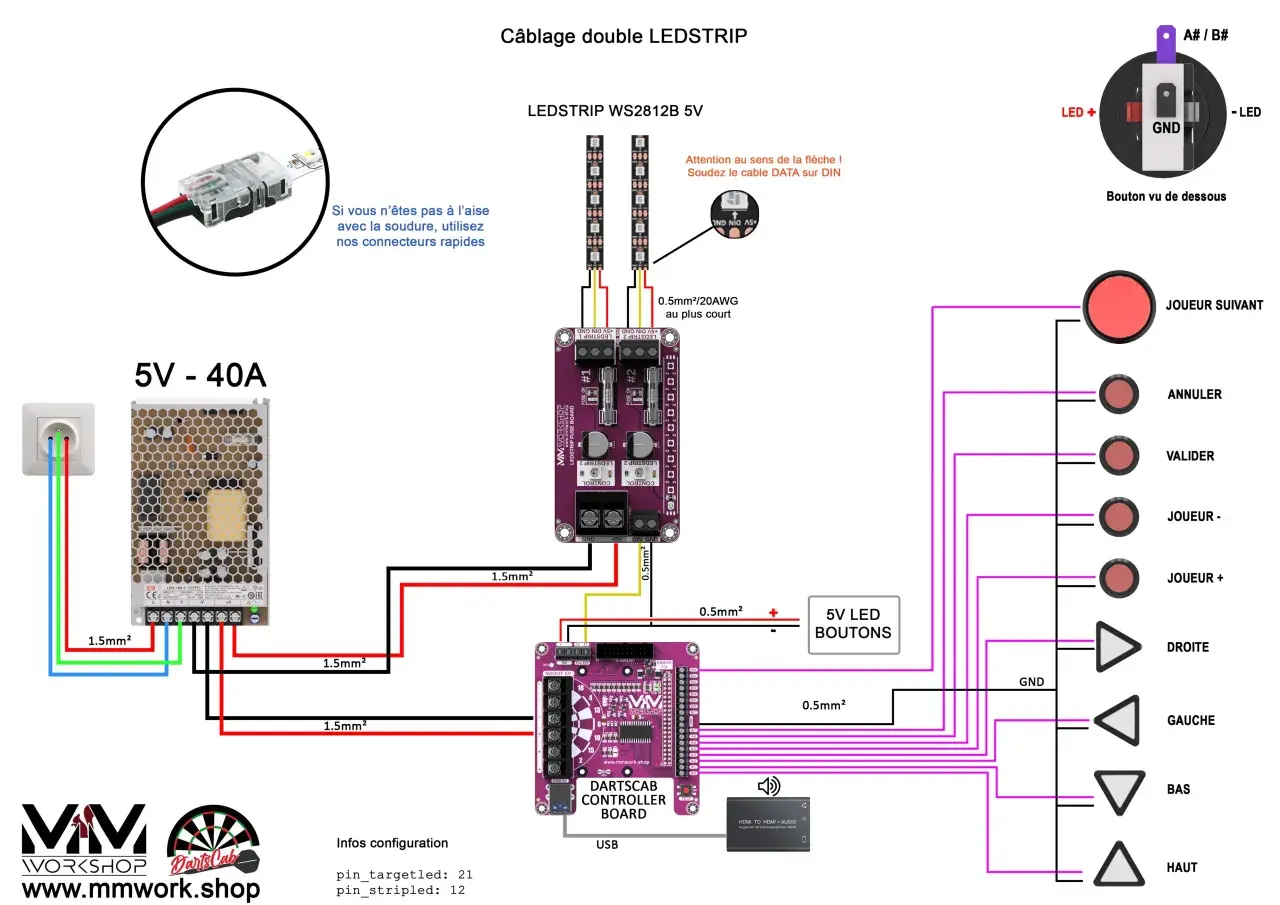

Pour un éclairage LED 12 V classique, je pars presque toujours de la même logique: source d’énergie, protection, commande, puis charge. Le montage le plus lisible ressemble à ceci: 230 V secteur ou batterie 12 V → alimentation adaptée → protection → interrupteur ou variateur compatible → LED 12 V. Si le système est alimenté par le secteur, il faut un bloc 230 V / 12 V DC; si la source est déjà une batterie 12 V, l’alimentation saute, mais la protection reste indispensable.
| Élément | Rôle | Ce que je vérifie |
|---|---|---|
| Alimentation ou transformateur | Convertit le 230 V en 12 V stable, ou fournit le 12 V directement | Tension de sortie, puissance, compatibilité DC, conformité de sécurité |
| Protection | Limite les dégâts en cas de surcharge ou de court-circuit | Fusible, disjoncteur ou protection secondaire adaptée au courant |
| Interrupteur / variateur | Permet la commande manuelle ou l’intensité variable | Compatibilité LED et 12 V DC, courant admissible |
| Ruban, module ou spot LED | Produit la lumière | Tension nominale, polarité, puissance par mètre ou par pièce |
| Câble et connexions | Transportent l’énergie sans pertes excessives | Section suffisante, longueur, qualité des sertissages ou soudures |
Le point clé, c’est la polarité: sur la plupart des rubans et modules 12 V DC, le rouge va au + et le noir au -. Sur des voyants ou certains accessoires, la notice peut accepter du 12 V AC/DC, mais je ne le suppose jamais par défaut. Quand il y a un doute, je relis la fiche produit avant d’envoyer le courant. Cette première vérification évite déjà beaucoup d’erreurs, et elle prépare bien le choix de l’alimentation.
Choisir l’alimentation sans sous-dimensionner
Le calcul est simple: courant = puissance / tension. Avec du 12 V, chaque watt compte davantage qu’en 24 V, parce que le courant monte vite. Une bande de 60 W tire déjà 5 A, et une installation de 120 W passe à 10 A. C’est pour ça que je ne prends jamais une alimentation “juste suffisante”. Je vise une marge de sécurité de 20 à 30 %, parfois davantage si le montage doit rester froid, silencieux ou durable.
| Charge LED | Courant approximatif | Alimentation conseillée | Observation pratique |
|---|---|---|---|
| 18 W | 1,5 A | 24 à 30 W minimum | Convient pour un petit éclairage d’appoint ou une zone courte |
| 60 W | 5 A | 75 à 90 W | Je prévois déjà un câblage propre et une protection dédiée |
| 120 W | 10 A | 150 W ou plus | Je surveille la section de câble et j’envisage plusieurs points d’injection |
Dans la pratique, je regarde aussi la nature du système. Pour un ruban LED 12 V, il faut une alimentation à tension constante. C’est un détail qui change tout, parce qu’un driver à courant constant ne convient pas aux montages prévus pour une tension fixe. Si le système inclut un variateur, je vérifie qu’il accepte bien les LED et le courant continu, sinon je crée un montage fragile qui peut scintiller, chauffer ou décrocher à faible intensité.
Un bon repère terrain: si la luminosité baisse nettement dès que j’augmente la longueur, ce n’est pas “normal”, c’est souvent le signe que l’alimentation ou la ligne de départ est trop juste. Et c’est précisément là que la chute de tension devient le sujet central.
La chute de tension, l’ennemie discrète des longs rubans
En 12 V, une petite perte de tension se voit beaucoup plus qu’en 230 V. C’est la raison pour laquelle les longues liaisons en série sont rarement le meilleur choix. Une notice constructeur de ruban LED rappelle d’ailleurs qu’un branchement parallèle est préférable et qu’un montage en série peut déséquilibrer la tension, donc la luminosité. J’applique ce principe sans hésiter dès que la longueur augmente ou que plusieurs segments doivent fonctionner ensemble.
Le terme à retenir ici est point d’injection: c’est l’endroit où je réalimente le ruban pour éviter que la tension ne s’écrase au bout de la ligne. Plus le courant est élevé, plus l’injection devient utile. Sur des bandes puissantes, je préfère parfois alimenter les deux extrémités, voire le milieu, plutôt que d’essayer de tout faire passer par un seul côté.
- En série, le courant traverse une chaîne de sections successives et la chute de tension s’accumule.
- En parallèle, chaque branche reçoit une alimentation plus homogène, ce qui stabilise la luminosité.
- Avec une injection multiple, je limite les zones plus sombres au bout des rubans.
Je fais aussi attention à la section du câble. Un câble trop fin ne “bloque” pas seulement la puissance, il ajoute de la résistance et transforme une partie de l’énergie en chaleur. Les guides techniques des fabricants montrent bien que la longueur du conducteur et sa section influencent directement la longueur utile d’un ruban LED. Mon réflexe est simple: plus la ligne est longue, plus je grossis le câble ou je rapproche l’alimentation. Cette logique devient encore plus importante si le montage est destiné à une cabine, à un coffre ou à une cellule mobile, où les vibrations accentuent les faux contacts.
Sécurité et normes à respecter en France
Même en 12 V, je ne traite jamais un éclairage LED comme un montage “sans risque”. En France, la TBTS désigne la très basse tension de sécurité, en dessous de 50 V. Le 12 V entre donc bien dans cette famille, mais cela ne dispense ni d’une alimentation sûre, ni d’une séparation correcte entre le 230 V et le 12 V, ni d’une protection contre les courts-circuits. La NF C 15-100 reste le cadre de référence à garder en tête pour les installations basse tension, surtout quand le montage s’intègre dans un logement, un local technique ou une modification de circuit existant.
| Point de contrôle | Pourquoi c’est important |
|---|---|
| Séparation 230 V / 12 V | Évite qu’un défaut côté secteur ne se retrouve sur la partie accessible |
| Protection au secondaire | Limite l’effet d’une surcharge ou d’un court-circuit sur la ligne 12 V |
| Indice IP adapté | Protège le matériel dans les zones humides, poussiéreuses ou exposées |
| Conformité de l’alimentation | Réduit les risques de surchauffe et de panne prématurée |
Sur l’alimentation elle-même, je cherche une référence qui annonce clairement une protection contre surcharge et court-circuit, idéalement avec une construction pensée pour la sécurité des personnes. Les transformateurs de sécurité conformes aux familles EN et IEC 61558 sont un bon repère technique. Dans un local humide, une salle d’eau ou un espace exposé aux projections, la tension basse ne suffit pas: l’indice IP et la zone d’installation comptent autant que le 12 V. C’est un point que beaucoup négligent, puis regrettent au premier nettoyage, à la première condensation ou à la première infiltration.
Cette logique de sécurité devient encore plus utile quand on quitte le logement pour aller vers des montages mobiles, comme une cabine ou un aménagement de route.
Quand le 12 V vient d’une batterie ou d’un camion
Dans une cabine de camion, un coffre de rangement ou un aménagement mobile, je pars souvent d’une batterie 12 V plutôt que d’un transformateur secteur. Le schéma change un peu, mais les règles sérieuses restent les mêmes: fusible au plus près de la source, câblage propre, connexions solides, retour de masse fiable. La seule différence, c’est que la tension disponible n’est pas toujours parfaitement fixe. En fonctionnement réel, elle varie selon l’état de charge, l’alternateur et les consommations annexes.
Pour un montage de tuning ou d’éclairage d’ambiance dans un camion, j’ajoute plusieurs précautions simples:
- Je protège le départ positif immédiatement après la source d’alimentation.
- Je privilégie les cosses serties et la gaine thermorétractable plutôt que les raccords approximatifs.
- Je fixe les câbles loin des zones chaudes, des parties mobiles et des frottements.
- Je choisis des composants qui supportent les vibrations et l’humidité de l’usage routier.
- Je sépare proprement l’éclairage d’ambiance des circuits critiques du véhicule.
Dans ce contexte, je préfère aussi un montage qui reste accessible pour l’entretien. Un câble qu’on ne peut pas contrôler, ou un connecteur qu’on ne peut pas atteindre sans tout démonter, finit presque toujours par compliquer le diagnostic. Sur route, la simplicité est souvent le meilleur luxe: elle accélère la maintenance et limite les pannes bêtes.
Les erreurs qui ruinent vite un montage LED 12 V
Les problèmes que je vois le plus souvent ne viennent pas d’un défaut de la LED elle-même, mais d’un détail de câblage ou de dimensionnement. Le bon côté, c’est qu’ils se corrigent facilement quand on les repère à temps.
| Erreur fréquente | Symptôme | Correction efficace |
|---|---|---|
| Polarité inversée | Le ruban ne s’allume pas, ou un module refuse de démarrer | Reprendre le repérage + / - avant toute remise sous tension |
| Alimentation trop faible | Baisse de luminosité, extinction aléatoire, chauffe du bloc | Choisir une puissance supérieure avec 20 à 30 % de marge |
| Long câble en série | Bout de ruban plus sombre que le début | Ajouter des points d’injection ou passer en parallèle |
| Variateur non compatible LED | Scintillement, sifflement ou plage de variation inutilisable | Installer un modèle compatible 12 V DC et LED |
| Absence de protection proche de la source | Risque de surchauffe en cas de court-circuit | Mettre un fusible ou un dispositif équivalent au départ |
| Connexions médiocres | Faux contact, échauffement, panne intermittente | Sertissage soigné, soudure propre ou connecteur fiable |
Mon test final est toujours le même: je fais fonctionner le montage plusieurs minutes, puis je touche les points sensibles avec prudence. Si un raccord devient chaud, je corrige avant de fermer l’installation. Un montage LED 12 V bien pensé doit rester stable, silencieux et homogène, pas simplement “s’allumer”. C’est cette différence qui sépare un bricolage rapide d’un éclairage durable.
Le réglage que je garde pour un montage propre et durable
Si je devais résumer ma méthode en une seule règle, ce serait celle-ci: je traite le 12 V comme une basse tension exigeante, pas comme une solution improvisée. Je pars d’une alimentation adaptée, je calcule la charge réelle, je limite la chute de tension, je protège la ligne et je choisis des connexions qui supportent le contexte d’usage. Sur une installation courte et simple, ça va vite. Sur un ruban plus long ou sur une cabine de camion, cette discipline fait toute la différence.
Avant de refermer le montage, je mesure si possible la tension au point le plus éloigné, j’observe la régularité de la lumière et je vérifie que rien ne chauffe anormalement. Si le bout du ruban paraît plus faible, je n’essaie pas de “masquer” le défaut avec davantage de puissance: je corrige la distribution. C’est la bonne façon d’obtenir un éclairage LED 12 V net, fiable et facile à entretenir sur la durée.
