Un éclairage arrière bien pensé ne sert pas seulement à rendre la voiture visible. Il signale le freinage, la direction, la marche arrière, le gabarit et l’immatriculation, donc il touche à la fois à la sécurité et à la conformité. Dans cet article, je détaille la logique d’un schéma des feux arrière de voiture, ce qu’il faut reconnaître dans le câblage, les règles françaises à respecter et la méthode la plus simple pour diagnostiquer une panne ou préparer un remplacement propre.
L’essentiel à garder en tête avant d’intervenir sur les feux arrière
- Un schéma arrière relie alimentation, commande, masse et bloc optique, pas seulement des ampoules.
- Les fonctions à distinguer sont position, stop, clignotant, marche arrière, brouillard arrière et éclairage de plaque.
- En France, l’homologation et le positionnement comptent autant que l’allumage.
- Une panne vient très souvent d’une masse oxydée, d’un connecteur humide ou d’un module LED fatigué.
- Sur une remorque ou un véhicule long, le faisceau additionnel doit rester compatible avec les normes et les manœuvres lentes.
Ce que révèle un schéma de feux arrière
Quand je lis un schéma de feux arrière, je ne cherche pas seulement où va le courant. Je veux comprendre qui commande quoi, dans quel ordre, et par quel retour de masse le circuit se referme. Sur une voiture moderne, la demande peut passer par un commodo, un boîtier fusible, puis par le BCM, c’est-à-dire le boîtier de commande de carrosserie qui centralise les ordres d’éclairage sur beaucoup de modèles récents.
Le schéma me montre aussi si les fonctions sont séparées ou réunies dans un seul bloc. C’est essentiel, parce qu’un feu arrière peut contenir plusieurs circuits distincts dans le même boîtier: position, stop, clignotant, marche arrière, antibrouillard et parfois éclairage de plaque à proximité. Si on ne distingue pas ces chemins dès le départ, on finit vite par remplacer une pièce encore saine.
Je commence donc toujours par découper le problème en fonctions, puis par repérer les points communs: alimentation, fusible, connecteur, masse et éventuel calculateur. C’est ce tri de base qui permet ensuite de lire le bloc arrière sans se perdre.

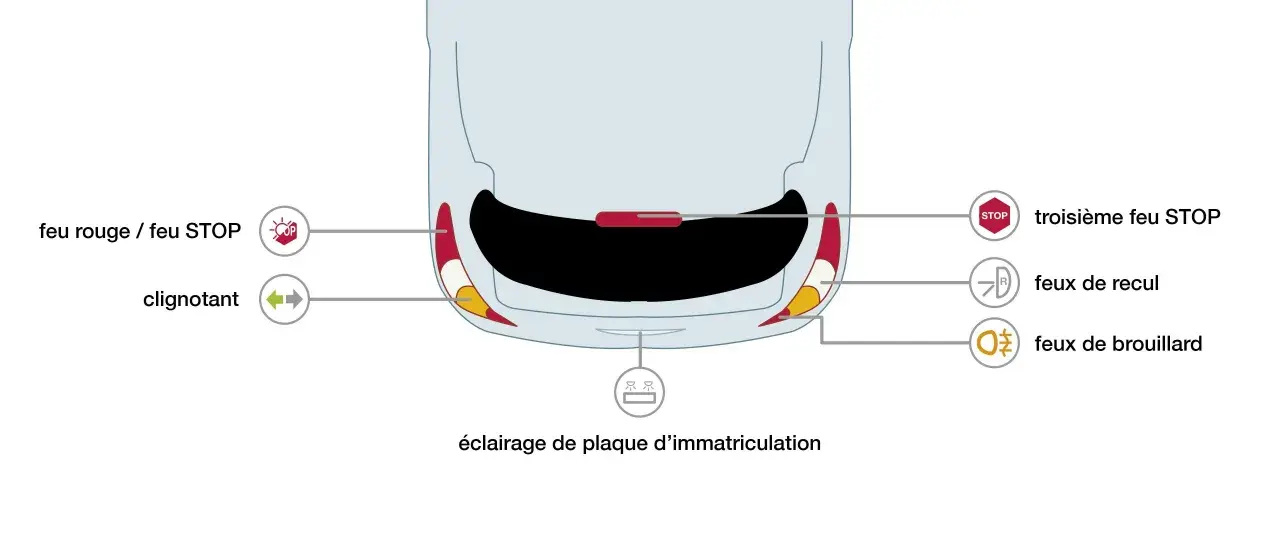

Les fonctions que l’on retrouve à l’arrière d’une voiture
À l’arrière, toutes les lumières n’ont pas le même rôle. Certaines éclairent, d’autres signalent, et d’autres ne sont même pas alimentées. Cette distinction évite beaucoup d’erreurs au moment d’un montage ou d’un diagnostic.
| Fonction | Couleur typique | Rôle | Ce que je contrôle en premier |
|---|---|---|---|
| Feu de position arrière | Rouge | Rendre le véhicule visible la nuit ou par faible luminosité | Allumage avec les feux de croisement, intensité homogène, symétrie gauche/droite |
| Feu stop | Rouge plus vif | Signaler le freinage | Réaction franche à la pédale, sans délai ni scintillement |
| Clignotant arrière | Orange | Indiquer un changement de direction | Rythme régulier, flash net, absence de vitesse de clignotement anormale |
| Feu de marche arrière | Blanc | Prévenir qu’un recul est en cours | Allumage uniquement quand la boîte est en marche arrière |
| Feu antibrouillard arrière | Rouge | Améliorer la visibilité dans un brouillard dense | Commande séparée et témoin dédié |
| Éclairage de plaque | Blanc | Rendre la plaque lisible | Pas d’éblouissement et aucune gêne pour les feux rouges voisins |
| Catadioptre | Rouge | Réfléchir la lumière, sans alimentation | Présence et propreté, car ce n’est pas un élément câblé |
Un schéma sérieux distingue toujours les fonctions actives et les éléments passifs. Le catadioptre, par exemple, ne se câble pas, mais il participe au rendu visuel de l’arrière du véhicule. Une fois ces repères posés, on lit le câblage beaucoup plus vite.
Comment lire le câblage sans confondre alimentation, commande et masse
Le bon réflexe, c’est de suivre le courant dans l’ordre inverse d’une panne. Je pars du fusible, puis de la commande, puis du connecteur, et je termine sur la masse. La masse est le retour électrique vers la carrosserie; si elle est mauvaise, le feu peut s’allumer faiblement, par intermittence ou prendre un comportement incohérent entre plusieurs fonctions.Sur beaucoup de voitures, les feux arrière partagent une partie du faisceau, mais pas toujours la même logique interne. Un bloc peut recevoir une alimentation commune et répartir ensuite les circuits vers plusieurs lampes, tandis qu’un autre utilise des lignes séparées pour chaque fonction. C’est là que le schéma devient précieux: il évite de confondre un problème de commande avec un problème de retour.
Bloc à ampoules et bloc LED
Un bloc à ampoules se répare souvent de manière assez directe: ampoule, douille, oxydation, contact. Sur un bloc LED, la logique est différente. Le module est plus compact, plus étanche et plus stable dans le temps, mais lorsqu’une partie électronique tombe en panne, on remplace souvent le bloc complet ou la carte interne selon la conception du véhicule.
Je fais aussi attention à la surveillance électronique. Sur de nombreuses voitures récentes, le système détecte la consommation électrique et peut signaler une ampoule grillée même si le feu fonctionne encore partiellement. C’est une bonne aide, mais ce n’est pas un diagnostic complet: le schéma reste indispensable pour savoir si le défaut vient du feu, du faisceau ou du calculateur.
Lire aussi : Feux orange clignotants - Votre montage est-il légal en France ?
Ma méthode de contrôle rapide
- Je vérifie visuellement le bloc: fissure, buée, trace d’eau, douille brûlée, connecteur vert-de-gris.
- Je teste toutes les fonctions une par une: position, stop, clignotant, marche arrière, brouillard arrière et plaque.
- Je compare gauche et droite, car une différence de comportement signale souvent un point commun défaillant.
- Je contrôle le fusible et la masse avant de changer des pièces plus coûteuses.
- Je mesure la tension au connecteur si le défaut reste flou, puis je remonte le faisceau jusqu’à la source.
Sur un véhicule attelé, j’ajoute toujours un test du faisceau remorque ou du module de dérivation. Beaucoup de faux contacts viennent de là, surtout après pluie, lavage haute pression ou vibration prolongée. C’est un détail qui fait gagner du temps, et souvent de l’argent.
Les normes françaises qui comptent vraiment
En France, le cadre n’est pas seulement esthétique: il est réglementaire. Service-Public.fr rappelle qu’une voiture doit être équipée de feux de position avant et arrière, de brouillard arrière, de clignotants, de feux stop, d’un signal de détresse et d’un feu de plaque arrière. Le détail d’implantation, de visibilité et d’homologation se lit ensuite dans l’arrêté du 16 juillet 1954, disponible sur Légifrance.Ce point compte parce qu’un bon assemblage visuel ne suffit pas. Un bloc LED peut être très propre, très moderne et pourtant rester non conforme si sa couleur, sa hauteur ou sa visibilité ne respectent pas les règles. J’insiste là-dessus, car c’est l’erreur typique des montages “propres” en apparence mais juridiquement fragiles.
| Fonction | Exigence utile en pratique | Point de vigilance |
|---|---|---|
| Feux rouges arrière | Homologués, proches des extrémités du véhicule, plage éclairante en général entre 0,35 m et 1,50 m du sol | Éviter les blocs trop hauts, trop bas ou mal visibles de l’arrière |
| Feux stop | Homologués, en général entre 0,35 m et 1,50 m du sol, avec un troisième feu stop central possible | Le feu central doit rester très lisible et bien centré |
| Clignotants arrière | Lumière orange, rythme de 90 clignotements par minute avec une tolérance de ± 30 | Un clignotement trop rapide ou trop lent signale souvent un défaut de charge ou de compatibilité |
| Feu antibrouillard arrière | Un ou deux feux, situés à l’arrière; s’il n’y en a qu’un, il doit être à gauche; hauteur entre 0,25 m et 1 m | Il doit avoir une commande séparée et un témoin orangé |
| Feu de marche arrière | Blanc, allumé uniquement lorsque la boîte est en marche arrière | Sur les véhicules longs, des variantes supplémentaires existent, mais elles restent encadrées |
| Éclairage de plaque | Uniforme, sans masquer les feux rouges arrière | La source lumineuse ne doit pas être directement visible par un conducteur derrière le véhicule |
En clair, le schéma n’est pas seulement un guide de montage. C’est aussi la grille de lecture de la conformité: couleur, hauteur, visibilité, commande et homologation doivent avancer ensemble. Dès qu’un de ces points déraille, le bloc arrière paraît “fonctionner”, mais il n’est plus correct.
Les pannes les plus fréquentes et ce qu’elles indiquent
Sur le terrain, je retrouve presque toujours les mêmes scénarios. Le premier, c’est le feu d’un seul côté qui ne marche plus: dans ce cas, je suspecte d’abord l’ampoule, la douille, la masse ou le connecteur. Le deuxième, c’est la panne totale d’un ensemble arrière: là, je regarde le fusible, l’alimentation commune et le module de commande.
Le troisième cas, très courant sur les blocs LED, ressemble à une panne partielle. Une partie du feu fonctionne, une autre reste éteinte, ou bien le signal est faible. Dans ce cas, le problème ne vient pas toujours d’une ampoule, puisqu’il n’y en a parfois aucune à remplacer. Il faut alors penser à la carte électronique, au driver LED ou à l’humidité interne.
- Position faiblarde : contact fatigué, masse résistive ou LED vieillissante.
- Stop absent mais position présente : circuit de freinage séparé, ampoule double filament ou piste électronique coupée.
- Clignotement trop rapide : charge mal reconnue, ampoule incompatible ou module mal adapté.
- Marche arrière allumée en permanence : inverseur de boîte, capteur ou faisceau en court-circuit.
- Buée ou eau dans le bloc : joint, ventilation ou fissure du boîtier.
Je me méfie surtout des défauts intermittents. Ils sont pénibles parce qu’ils apparaissent puis disparaissent, souvent au moment où l’on a fini de démonter. Un bon schéma fait gagner ce temps perdu, parce qu’il permet de remonter le défaut à sa cause la plus probable au lieu de remplacer des pièces au hasard.
Les erreurs que je vois le plus souvent au montage ou au tuning
Le monde du tuning et des remplacements “universels” est utile, mais il produit aussi beaucoup d’erreurs évitables. La première, c’est le feu teinté trop sombre: visuellement, l’effet peut plaire, mais la lisibilité des fonctions baisse vite, surtout au crépuscule et sous la pluie. La deuxième, c’est le bloc LED non homologué qui change la couleur ou l’intensité du signal.
Je vois aussi régulièrement des montages où la masse est prise sur une tôle peinte, ce qui crée un faux contact chronique. Sur le papier, tout semble branché; dans les faits, le feu s’allume à moitié, ou seulement quand le hayon vibre. C’est l’exemple parfait d’un problème de montage qui ressemble à une panne électronique.
- Inverser position et stop sur un faisceau adaptable.
- Ajouter une bande LED décorative qui brouille le signal réglementaire.
- Utiliser des résistances de compensation sans vérifier la température et la fixation.
- Oublier l’étanchéité du connecteur après un remplacement.
- Masquer partiellement un feu avec un accessoire, une protection ou un porte-vélo.
Sur un camion léger, un utilitaire ou une voiture qui tracte, ces erreurs sont encore plus visibles, parce que l’arrière travaille davantage: vibrations, pluie, manœuvres, chargement, déchargement. Autrement dit, un montage propre sur l’établi peut devenir médiocre après 500 kilomètres si le faisceau et la fixation n’ont pas été traités sérieusement.
Le dernier contrôle qui évite les mauvaises surprises
Avant de refermer le bloc, je fais toujours une vérification simple mais complète: feux allumés, freinage, clignotants, marche arrière, antibrouillard arrière et éclairage de plaque. Je regarde ensuite le véhicule à distance, pas seulement de près, parce que la lisibilité réelle se juge à plusieurs mètres, pas au ras du pare-chocs.
Je contrôle aussi trois détails que beaucoup de gens oublient: le joint, le clip de verrouillage du connecteur et la propreté de la masse. Si le bloc présente encore de la buée, si la lumière n’est pas homogène ou si le connecteur force, je ne referme pas “pour voir”. Sur l’arrière, un petit défaut finit vite en défaut de visibilité.
Le bon réflexe, c’est de garder le schéma à portée de main, de prendre une photo du branchement avant démontage et de tester tout de suite après remontage. C’est simple, rapide, et beaucoup plus fiable que de compter sur la mémoire quand on revient au véhicule quelques jours plus tard.
