Un luminaire ou un boîtier électronique ne se juge pas seulement à son aspect solide. Je vais clarifier ce que recouvre l’ip classification, comment lire un code sans se tromper et surtout quel niveau de protection choisir pour un éclairage exposé à la pluie, à la boue ou au lavage haute pression. Pour un usage routier en France, la différence entre un bon indice et un mauvais se traduit vite par de la corrosion, de la buée ou une panne évitable.
Les points à vérifier avant de choisir un boîtier ou un luminaire
- Le code IP décrit la protection contre la poussière, les corps solides et l’eau, pas la robustesse totale du produit.
- Le premier chiffre parle des intrusions solides, le second de l’eau; le X signifie que ce volet n’est pas spécifié ou testé.
- Pour l’éclairage de camion, IP65 ou IP66 suffisent souvent à l’extérieur, mais le lavage haute pression demande une lecture plus fine.
- IP67 et IP68 concernent surtout l’immersion, tandis que l’IPX9 vise des jets d’eau chaude et puissants.
- La norme IP ne remplace ni l’indice IK, ni la qualité des joints, ni un montage propre.
Ce que mesure vraiment un indice IP
Je lis souvent des fiches produit qui promettent un équipement “étanche” alors que le détail manque. La classification IP ne juge pas si un luminaire éclaire bien, résiste aux chocs ou tiendra vingt ans: elle dit seulement dans quelle mesure l’enveloppe empêche l’entrée de poussière, de corps solides et d’eau, et protège parfois l’accès à des parties dangereuses.
En France, la référence de base reste la NF EN 60529, et pour les véhicules routiers la logique de l’ISO 20653 devient très utile. C’est la première chose que je vérifie avant de comparer deux projecteurs de travail ou deux boîtiers de commande, parce qu’un mauvais cadrage fausse tout le reste.
Autrement dit, un bon indice IP ne remplace pas une bonne conception globale. Il sert à poser le décor, puis il faut lire le code correctement pour savoir ce qu’il promet réellement. Une fois ce cadre posé, le vrai sujet devient la lecture du code lui-même.
Lire un code IP sans se tromper

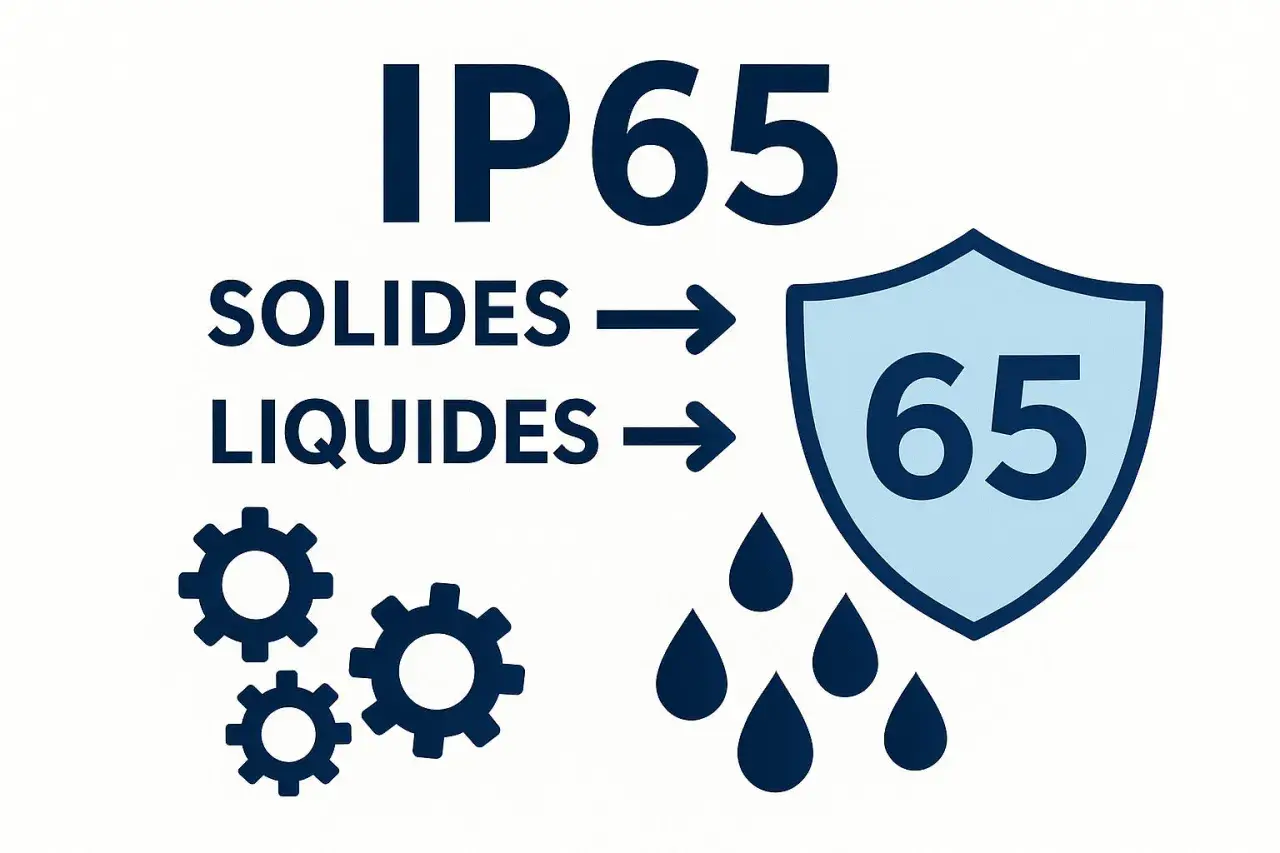

Le code se compose de deux chiffres, ou d’un chiffre et d’un X. Le premier chiffre décrit la protection contre les corps solides et l’accès à l’intérieur du boîtier; le second décrit la protection contre l’eau. Quand un X apparaît, cela veut dire que ce volet n’est pas précisé par le test ou par la fiche technique.
Je conseille de ne jamais lire uniquement le dernier chiffre. IP65 n’a pas le même sens qu’IPX5, et IP67 ne raconte pas du tout la même histoire qu’IP66.
| Partie du code | Ce qu’elle mesure | Ce qu’il faut retenir |
|---|---|---|
| Premier chiffre | Protection contre les corps solides et l’accès | Plus il monte, plus l’enveloppe est fermée; 6 correspond à une protection totale contre la poussière. |
| Deuxième chiffre | Protection contre l’eau | 4 = projections, 5 et 6 = jets, 7 et 8 = immersion selon le protocole, 9 = jets très sévères. |
| X | Volet non spécifié | Ce n’est pas un défaut, mais cela veut dire que cette partie du test n’a pas été revendiquée. |
Quand je traduis ce code en usage réel, je pense d’abord au contexte d’exposition: pluie, poussière, nettoyage, boue, vibrations ou immersion accidentelle. C’est ce passage du symbole au terrain qui fait la différence entre une bonne fiche et un choix vraiment utile.
Choisir le bon niveau pour l’éclairage extérieur et les équipements de camion
Pour un poids lourd, le bon niveau ne dépend pas seulement de la “solidité” du produit, mais de sa position sur le véhicule. Un feu de gabarit en façade, une rampe LED sous châssis, un boîtier de commande derrière une cabine ou un projecteur de travail ne vivent pas la même pluie, ni les mêmes éclaboussures, ni le même lavage.
Je ne cherche donc pas “le plus haut chiffre possible”. Je cherche le niveau qui colle au stress réel, parce qu’un indice trop ambitieux peut coûter plus cher sans apporter un vrai gain, alors qu’un indice trop faible se dégrade vite.
| Usage | Niveau souvent pertinent | Pourquoi |
|---|---|---|
| Intérieur de cabine, écran, commandes protégées | IP20 à IP44 | Poussière limitée, pas de jet direct, exposition surtout aux manipulations. |
| Compartiment abrité ou boîtier derrière un capot | IP54 | Projections légères et poussière ambiante, sans lavage agressif. |
| Feux extérieurs, projecteurs exposés, feux additionnels | IP65 à IP66 | Pluie battante, poussière, boue et jet de nettoyage courant. |
| Zones basses, sous-châssis, benne, points éclaboussés | IP67 | Risque d’immersion accidentelle brève, flaques et projections répétées. |
| Matériel lavé très régulièrement à l’eau sous pression | IPX9 ou norme véhicule adaptée | Jets chauds et puissants, plus proches d’un vrai lavage de flotte que d’une simple pluie. |
En pratique, je regarde d’abord si l’équipement est face à la pluie, à la boue ou à un lavage intensif. Le point qui piège le plus souvent, c’est justement le lavage haute pression, parce qu’on confond immersion et jet. C’est là qu’il faut passer à la nuance suivante.
IP68, IPX9 et la zone grise du lavage haute pression
IP67 et IP68 parlent d’immersion. C’est utile si le boîtier peut tomber dans l’eau, rester dans une flaque ou subir une immersion accidentelle. En revanche, cela ne veut pas dire qu’il encaisse automatiquement un jet puissant de nettoyeur haute pression.
C’est là que l’IPX9 prend du sens: on teste la résistance à des jets d’eau chauds et très agressifs. Pour un véhicule routier, je préfère cette lecture quand le matériel passe régulièrement au lavage, surtout sur les zones basses, les blocs optiques et les capteurs exposés.
L’ISO 20653, dédiée aux véhicules routiers, aide à lire ces exigences avec plus de pertinence que la seule logique “boîtier industriel”. Le piège classique, c’est d’acheter IP68 en pensant “donc nettoyeur haute pression sans problème”. En réalité, l’eau arrive ici avec une pression, un angle et une énergie qui n’ont rien à voir avec une simple immersion statique.
Si je dois résumer la différence en une phrase, je dirais ceci: l’immersion vérifie un comportement dans l’eau, alors que le jet haute pression vérifie un comportement sous attaque mécanique de l’eau. Ce n’est pas le même stress, donc ce n’est pas le même choix.
Pourquoi un bon indice IP ne suffit pas à lui seul
Je vois trop souvent des produits techniquement corrects sur le papier mais fragiles au montage. Un presse-étoupe mal serré, un joint pincé, un capot refermé de travers ou un câble sans vraie retenue font perdre en pratique une partie de la protection annoncée.
| Norme | Ce qu’elle mesure | Ce qu’elle ne couvre pas | Intérêt sur un camion |
|---|---|---|---|
| IP | Poussière, eau et accès à l’intérieur | Chocs, vibrations, vieillissement des joints | Pluie, boue, jets de lavage, poussière de route |
| IK | Résistance aux chocs mécaniques | Eau et poussière | Cailloux, branches, coups de manutention, vibrations |
Autre limite moins visible: la dissipation thermique. Plus on ferme un boîtier, plus on protège l’électronique, mais plus on complique l’évacuation de la chaleur et la gestion de la condensation. Sur certains éclairages LED, un indice un peu moins extrême mais bien conçu et correctement ventilé peut durer plus longtemps qu’un modèle “ultra étanche” mal pensé.
- Vérifier l’état du joint après ouverture.
- Contrôler le serrage du presse-étoupe et des connecteurs.
- Éviter les nettoyants agressifs qui fatiguent les élastomères.
- Surveiller la fixation contre les vibrations et les chocs.
En clair, l’indice IP protège un ensemble, pas une promesse magique. La lecture de la fiche technique reste indispensable pour savoir si l’installation tiendra vraiment sur la route.
Comment vérifier une fiche technique avant d’acheter
Avant de valider un projecteur, un boîtier de commande ou un feu de travail, je regarde toujours quelques points très précis. Ce réflexe m’évite la plupart des mauvaises surprises.
- Le code exact et la norme citée, par exemple NF EN 60529, IEC 60529 ou ISO 20653 selon l’usage.
- Le périmètre testé: boîtier complet, face avant seule, connecteur inclus ou non.
- Les conditions d’usage: immersion, jets, lavage haute pression, température de l’eau.
- La qualité des entrées de câble: presse-étoupe, joint, orientation du faisceau de câbles.
- Les contraintes réelles: vibration, sel, boue, huiles, détergents et UV.
Si la fiche se contente de dire “waterproof” ou “résistant à l’eau”, je me méfie. Le bon produit précise le scénario auquel il a été pensé, et c’est souvent là que la différence de prix devient intelligible. Une fois ces points vérifiés, il devient beaucoup plus simple d’éviter la sous-protection comme la sur-spécification.
Le bon réglage entre étanchéité, entretien et longévité
Pour un éclairage de camion ou un boîtier électronique, je cherche un équilibre, pas un score maximal. Le bon niveau IP réduit les pannes liées à l’eau et à la poussière, mais il doit rester cohérent avec le montage, le nettoyage prévu et la température de fonctionnement.
- Pour la pluie et les éclaboussures, IP65 ou IP66 couvrent souvent l’essentiel.
- Pour une immersion accidentelle, il faut regarder IP67 ou IP68 et lire les conditions exactes du test.
- Pour les lavages appuyés, la logique IPX9 ou la norme véhicules routiers est plus pertinente.
- Pour les chocs, il faut ajouter l’IK et pas seulement renforcer l’étanchéité.
Si je devais résumer la règle de terrain en une phrase, ce serait celle-ci: choisissez le code qui colle au vrai stress de l’équipement, pas celui qui impressionne le plus sur la boîte. C’est ce réflexe simple qui évite le mieux les faux achats et les remplacements prématurés.
