La sonde de température du liquide de refroidissement pilote bien plus que l’aiguille du tableau de bord. Elle influence l’injection, le déclenchement du ventilateur, le comportement à froid et, sur certains moteurs, la gestion de l’EGR ou de la climatisation. Quand elle donne une mauvaise information, on peut facilement accuser à tort le thermostat, le radiateur ou la pompe à eau; c’est pour cela que je pars toujours de son emplacement exact et de ses symptômes réels avant de démonter quoi que ce soit.
Les repères les plus fiables pour la localiser sans se tromper
- Elle est le plus souvent vissée sur la culasse, le boîtier de thermostat ou un passage d’eau du bloc moteur.
- Le connecteur est en général à 2 ou 3 broches, avec un petit corps métallique ou plastique inséré dans le circuit.
- Ne la confondez pas avec le thermocontact du ventilateur, souvent placé sur le radiateur.
- Une lecture OBD incohérente, un ventilateur qui part trop tôt ou une jauge figée sont des indices sérieux.
- Avant de la remplacer, je contrôle toujours le faisceau, le niveau de liquide, la purge et le thermostat.

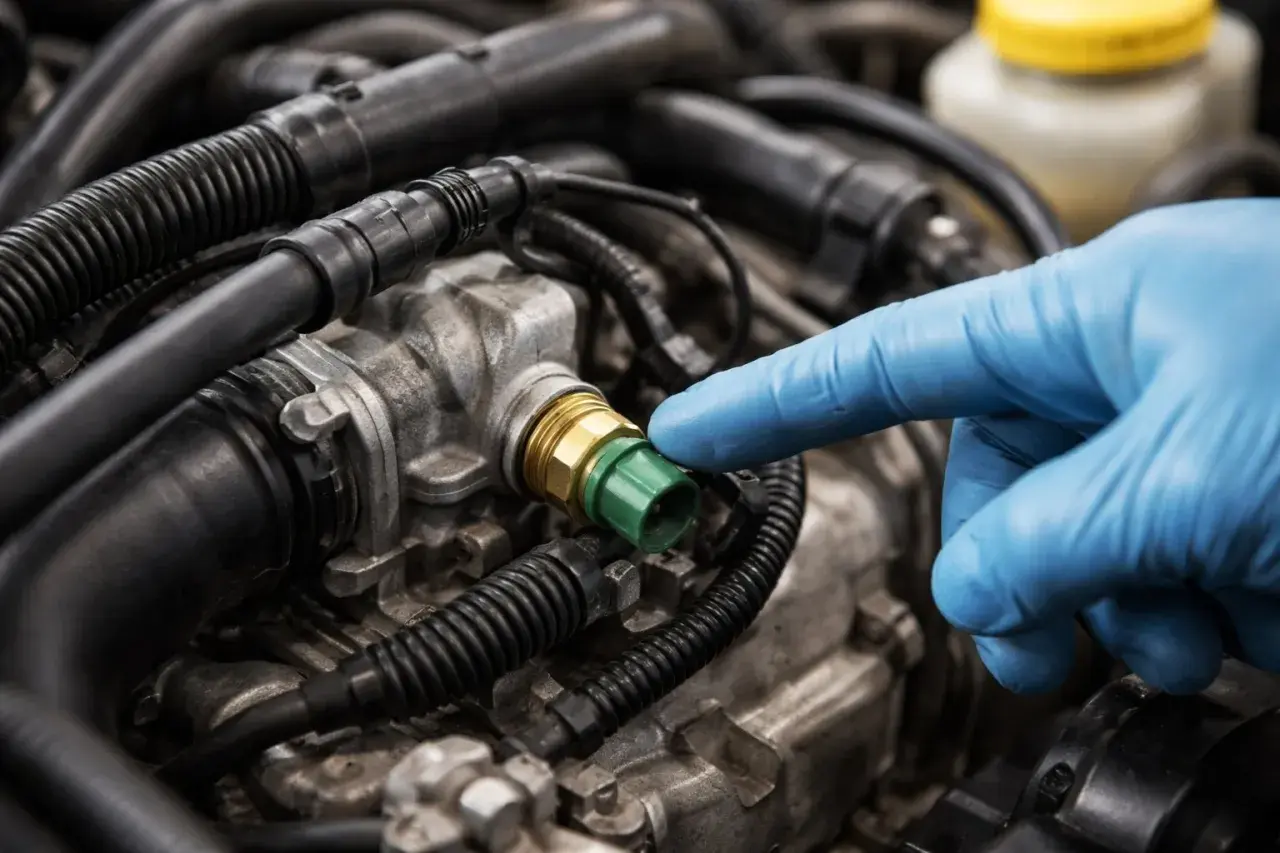

Où se trouve la sonde de température du liquide de refroidissement sur un moteur
Dans la plupart des voitures, utilitaires et moteurs diesel récents, je la cherche d’abord sur la culasse ou sur le boîtier de thermostat, c’est-à-dire là où le liquide sort du moteur au plus chaud. C’est logique: le calculateur a besoin de la température la plus représentative possible du bloc moteur, pas d’une eau déjà refroidie par le radiateur. Denso rappelle d’ailleurs que ce capteur transmet l’information à l’ECU pour ajuster l’injection, l’allumage et, selon l’architecture du véhicule, d’autres fonctions de gestion moteur.
Sur certains blocs, l’accès se fait par le dessus, sur d’autres par l’arrière de la culasse ou derrière une durite épaisse, un échangeur EGR ou la tubulure d’admission. Sur un poids lourd ou un gros utilitaire, ce n’est pas rare que la sonde soit parfaitement simple à identifier mais pénible à atteindre. Le piège, c’est de confondre son emplacement réel avec celui d’un autre organe de refroidissement.
| Emplacement habituel | Ce que je vois | Pourquoi c’est fréquent |
|---|---|---|
| Culasse | Un capteur vissé ou emmanché avec une prise 2 ou 3 broches | La mesure est prise au plus près de la chaleur moteur |
| Boîtier de thermostat | Une sonde située près du calorstat ou de la sortie de durite supérieure | On lit la température juste à la sortie du moteur |
| Bloc moteur ou passage d’eau | Un capteur un peu plus caché, parfois à l’arrière du bloc | Le packaging moteur impose parfois un montage déporté |
| Module de refroidissement intégré | Une sonde logée dans un ensemble plus compact et moins visible | On la retrouve sur certains véhicules plus récents |
Cette distinction évite déjà de chercher au mauvais endroit, mais elle ne suffit pas: il faut aussi savoir reconnaître les pièces qui se ressemblent et qui n’ont pourtant pas le même rôle.
Ne pas confondre sonde, thermocontact et thermostat
Le diagnostic se brouille souvent parce que trois pièces voisines n’ont pas le même rôle. La sonde mesure, le thermocontact commute, le thermostat régule le passage du liquide. Si on inverse les deux premières, on cherche la panne au mauvais endroit.
| Pièce | Rôle | Emplacement habituel | Ce qui trompe le diagnostic |
|---|---|---|---|
| Sonde de température | Elle envoie une valeur de température au calculateur et parfois à la jauge | Culasse, boîtier de thermostat, passage d’eau du moteur | Jauge incohérente, voyant moteur, mélange trop riche, mode dégradé |
| Thermocontact | Il agit comme un interrupteur pour déclencher ou couper le ventilateur | Radiateur ou durite selon les modèles | Ventilateur qui tourne en continu ou ne se déclenche pas |
| Thermostat | Il ouvre et ferme le circuit pour faire monter puis stabiliser la température | Boîtier de thermostat, en sortie de moteur | Moteur trop long à chauffer ou surchauffe malgré une sonde correcte |
Sur certains véhicules plus anciens, une sonde alimente la jauge et une autre parle au calculateur. Sur beaucoup de modèles récents, l’information est partagée électroniquement, ce qui simplifie le schéma mais complique parfois le repérage. Une fois le rôle de chacun clarifié, le repérage visuel devient beaucoup plus rapide.
Comment la repérer sans démonter tout le moteur
Je procède toujours moteur froid et contact coupé. Le liquide est sous pression à chaud, et une simple ouverture mal placée peut projeter du LDR brûlant. Ensuite, je remonte le circuit visuellement: durite supérieure de radiateur, boîtier de thermostat, culasse, puis faisceau qui part vers le calculateur.
- Suivre la grosse durite supérieure du radiateur jusqu’à son arrivée sur le moteur.
- Chercher un petit capteur vissé, avec une prise 2 ou 3 broches.
- Vérifier qu’il s’agit bien d’une sonde et non d’un thermocontact de radiateur ou d’une vis de purge.
- Consulter la vue éclatée ou la revue technique si l’accès est masqué par l’admission, l’EGR ou le turbo.
- Sur un utilitaire, regarder aussi sous les caches plastiques et les supports de faisceau: la sonde peut être visible seulement par en dessous.
Le bon indice visuel, c’est souvent un corps fileté ou emmanché dans le circuit d’eau, avec un connecteur électrique et parfois un joint torique. Si rien n’est branché sur la pièce, je me méfie: on est souvent face à un bouchon, un purgeur ou un raccord, pas à la sonde. À partir de là, il faut surtout savoir reconnaître les vrais signes de panne, ce qui change le diagnostic.
Les symptômes qui montrent qu’elle ment ou qu’elle est hs
Quand la sonde envoie une mauvaise valeur, le moteur ne réagit pas toujours tout de suite, mais les symptômes finissent par se recouper. NRF signale notamment des défauts P0115 à P0119, un ventilateur qui se déclenche quelques secondes après le démarrage, l’allumage du voyant moteur et, selon le véhicule, la coupure de l’EGR ou du compresseur de climatisation.
| Symptôme | Ce que j’observe | Hypothèse la plus probable |
|---|---|---|
| Ventilateur qui part trop tôt | Le ventilateur se déclenche presque immédiatement après le démarrage | Valeur de température incohérente ou mode de secours du calculateur |
| Jauge figée ou erratique | L’aiguille ne bouge pas, saute ou reste au maximum | Sonde, faisceau ou signal mal interprété par le tableau de bord |
| Surconsommation et à-coups à froid | Moteur trop riche, ralenti moins propre, démarrages difficiles | Le calculateur croit que le moteur reste froid |
| Voyant moteur ou mode dégradé | Défaut enregistré, puissance limitée, clim coupée sur certains modèles | Signal de capteur hors plage ou circuit ouvert/court-circuit |
| Valeur absurde à l’OBD | -40°C à froid, ou une température très élevée sans raison | Capteur débranché, défaut de masse, fil coupé ou court-circuit |
Le point important, c’est qu’un mauvais signal ne prouve pas à lui seul que la sonde est morte. Il peut y avoir un connecteur oxydé, un fil cassé ou même un problème de thermostat qui fausse la lecture. C’est pour cela que je passe au test avant de remplacer.
Tester la sonde avant de la remplacer
Je ne remplace pas une sonde sur un simple doute visuel. Le plus rentable, c’est de comparer la valeur mesurée à la réalité. Une sonde de température de LDR est généralement une thermistance NTC: plus elle chauffe, plus sa résistance baisse. Le principe est simple; la difficulté, c’est que les valeurs exactes changent selon le constructeur.
Avec une valise OBD
- Lire la température moteur contact mis, moteur froid depuis plusieurs heures.
- Comparer la valeur affichée à la température ambiante.
- Faire chauffer le moteur et observer la montée progressive.
- Vérifier les codes défauts P0115 à P0119 si le calculateur les a mémorisés.
Lire aussi : Tracteur - Distinguer routier et agricole pour mieux choisir
Avec un multimètre
- Débrancher la sonde moteur froid.
- Mesurer la résistance entre les bornes.
- Répéter la mesure après chauffe, sans toucher un élément brûlant.
- Comparer les résultats au tableau constructeur, car il n’existe pas de valeur universelle.
Je me fie surtout à la cohérence: moteur froid depuis plusieurs heures, la température lue doit être proche de l’ambiante. Après quelques minutes de chauffe, la valeur doit monter de façon progressive, pas par à-coups. Si la lecture reste figée, saute brutalement ou devient impossible, le capteur, la prise ou le faisceau sont suspects. Si le test confirme la panne, le remplacement reste généralement simple, à condition de soigner la purge.
Remplacement et entretien pour éviter une panne au prochain trajet
Quand la sonde est réellement en cause, le remplacement reste souvent simple sur le papier, mais le temps d’accès change tout. La pièce seule coûte généralement entre 5 et 30 € pour un modèle standard; avec la main-d’œuvre et le liquide perdu, la facture atelier se situe souvent autour de 70 à 200 € selon l’accessibilité. Sur un moteur très encombré, je préfère parfois remplacer le joint, le boîtier ou le faisceau en même temps, parce que le coût d’accès est plus lourd que la pièce elle-même.
- Laisser le moteur refroidir complètement.
- Ouvrir le circuit seulement après dépressurisation.
- Vider partiellement le liquide pour éviter une fuite au démontage.
- Débrancher la prise, déposer la sonde et remplacer le joint ou le joint torique.
- Remonter, remplir puis purger soigneusement le circuit.
Le point que l’on néglige le plus, c’est la purge. Une poche d’air dans le circuit peut créer des lectures fausses, faire varier la température de manière erratique et donner l’impression d’une sonde défectueuse alors que le circuit est simplement mal rempli. Sur un moteur récent, je vérifie aussi la qualité du liquide: un LDR vieux, contaminé ou mal mélangé accélère l’oxydation des connecteurs et des corps de sonde.
Ce que je vérifie encore avant de condamner la sonde sur un diesel d’utilitaire
Sur les moteurs de flotte, de camion léger ou de fourgon fortement sollicités, je regarde toujours quatre choses avant de conclure à une sonde hs: le connecteur, le faisceau, la température réelle au niveau de la durite supérieure, et l’état du thermostat. Un connecteur vert-de-gris, un fil abîmé près d’une bride chaude ou un thermostat bloqué peuvent reproduire exactement les mêmes symptômes qu’un capteur fatigué.
- Prise oxydée ou jeu dans le connecteur.
- Fil abîmé par la chaleur, les vibrations ou une masse moteur défaillante.
- Niveau de LDR trop bas après une fuite lente.
- Thermostat bloqué ouvert ou fermé.
- Ventilateur, relais ou commande qui faussent le diagnostic.
Si tout le reste est cohérent et que la lecture reste illogique, la sonde devient alors la suspecte principale. C’est souvent là que je gagne du temps: en ne confondant pas un simple capteur avec un problème plus large de refroidissement. Pour moi, la bonne méthode consiste toujours à lire la température réelle, vérifier le câblage, puis seulement remplacer la pièce si les trois indices convergent.
