Un montage propre de feux diurnes avec fonction clignotante ne se résume pas à tirer trois fils. Il faut surtout préserver la lisibilité du signal, respecter l’homologation et éviter les montages qui restent allumés au mauvais moment. Ici, je passe en revue la réglementation applicable en France, le bon schéma de câblage, les points de pose qui comptent vraiment et les erreurs qui transforment un beau kit LED en source de problèmes.
Les vérifications utiles avant d’attaquer le faisceau
- Le feu diurne doit rester blanc à l’avant, tandis que le clignotant doit rester orangé et immédiatement lisible.
- Le règlement ONU R48 impose que le feu diurne du côté qui clignote s’éteigne ou baisse d’intensité selon le montage.
- Si les deux fonctions partagent le même bloc, la coupure du DRL pendant le clignotement doit être nette.
- Je cherche un kit avec marquage E et, pour la fonction diurne, une identification RL claire.
- Sur un véhicule 24 V, je vérifie la compatibilité avant d’acheter quoi que ce soit.
- Un montage sérieux prend souvent 2 à 4 heures en DIY, davantage si le pare-chocs ou l’optique doivent être déposés.
Ce que disent les normes en France et en Europe
En France, les feux de circulation diurne sont admis à l’avant, en lumière blanche, pour rendre le véhicule plus visible de jour. À l’inverse, le clignotant reste un signal de changement de direction à lumière orangée, avec un rythme régulier et sans éblouissement. Autrement dit, le montage doit garder deux lectures distinctes: blanc pour la visibilité, orange pour l’intention.
Je raisonne toujours avec deux niveaux de conformité. Le premier concerne le composant lui-même: le feu diurne doit être homologué pour sa fonction. Le second concerne son implantation sur le véhicule: le règlement ONU R48 encadre l’interaction entre le feu diurne et le clignotant. Le point décisif est simple: si le DRL est proche du clignotant, il doit soit s’éteindre, soit réduire son intensité pendant l’activation du clignotant du même côté. Et quand le clignotant et le DRL sont réunis dans le même bloc, le feu diurne côté clignoté doit s’éteindre pendant toute la phase de clignotement.
Je vérifie aussi le marquage visible. Un feu sérieux affiche une homologation lisible, et la fonction de circulation diurne doit être identifiée sans ambiguïté. Si ce point n’est pas clair dès l’achat, je considère que le kit n’est pas assez robuste pour un usage routier régulier. Cette base réglementaire évite déjà la moitié des erreurs, mais il faut encore choisir le bon schéma de câblage.

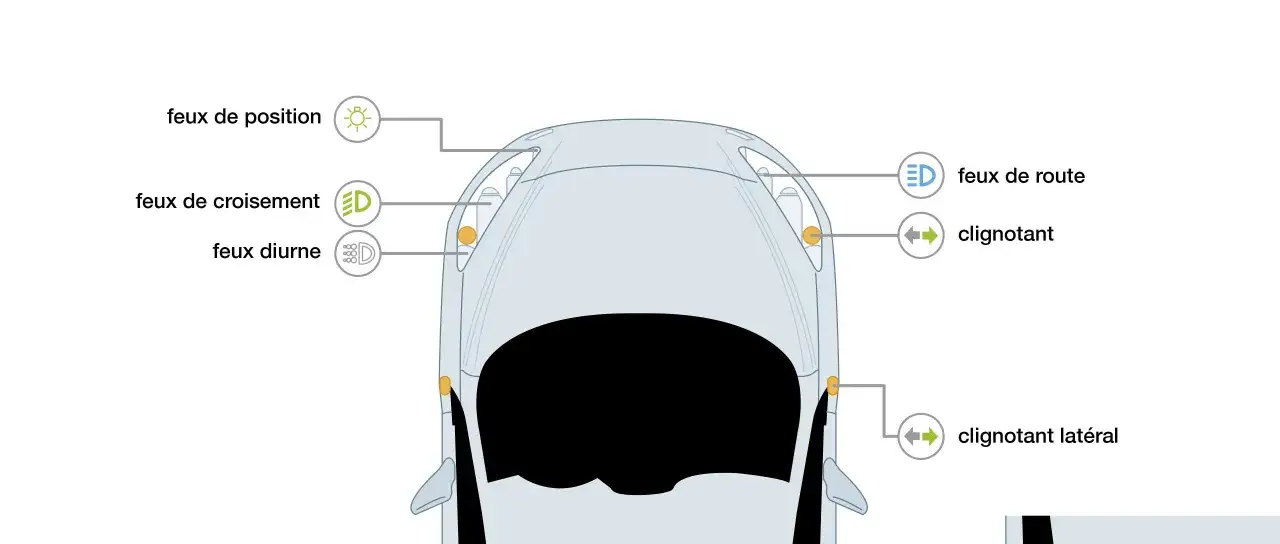

Choisir le bon schéma de câblage
Avant de sortir la pince à sertir, je choisis le type de montage. Tous les systèmes ne se câblent pas de la même manière, et c’est souvent là que les problèmes commencent. Sur un utilitaire, un fourgon ou un poids lourd léger, je préfère un montage qui reste lisible, réparable et compatible avec la tension du véhicule.
| Option | Quand je la choisis | Avantage principal | Limite réelle | Budget indicatif |
|---|---|---|---|---|
| Kit universel séparé | Retrofit simple, véhicule ancien, pose sur pare-chocs ou calandre | Flexible et facile à adapter | Demande plus de câblage et de soins à la pose | 50 à 150 € |
| Module 2-en-1 intégré | Montage compact avec DRL et clignotant dans le même bloc | Look propre, lecture visuelle nette | Dépend fortement du modèle et de l’homologation | 90 à 250 € |
| Optique complète type origine | Recherche d’un rendu OEM et d’un faisceau plus cohérent | Meilleure finition globale | Coûteux et souvent spécifique au véhicule | 250 à 800 € et plus |
Sur les véhicules modernes multiplexés, je privilégie un module dédié ou un faisceau prévu pour le modèle plutôt qu’un piquage direct au hasard. Et sur un véhicule en 24 V, je ne pars jamais du principe qu’un kit 12 V fera l’affaire: c’est le meilleur moyen de griller l’électronique ou d’obtenir un fonctionnement erratique. Le bon choix de schéma simplifie ensuite le câblage lui-même.
Le câblage pas à pas sans fragiliser le signal
Je procède de façon simple, mais méthodique. Le but n’est pas seulement de faire allumer les feux, c’est de faire un montage qui reste stable, qui n’éblouit pas et qui n’interfère pas avec le reste du réseau électrique.
- Je coupe l’alimentation et je sécurise la batterie avant toute intervention.
- Je repère le + après contact, la masse propre, puis les fils de clignotant gauche et droit.
- Je place un fusible adapté au plus près de l’alimentation du kit; sur beaucoup de montages LED, un petit calibre suffit, souvent autour de 5 A.
- Je branche l’alimentation du DRL sur un + après contact via un relais ou un module de commande.
- Je relie la commande clignotant de chaque côté sur l’entrée prévue, sans croiser gauche et droite.
- Je protège chaque connexion avec de la gaine thermorétractable ou des connecteurs étanches, pas avec un simple raccord laissé à l’air.
- Je teste toutes les situations: contact seul, feux de croisement allumés, clignotant gauche, clignotant droit, puis feux de détresse.
Le point le plus important est la logique de coupure du côté qui clignote. Si le module ne sait pas éteindre ou atténuer le DRL de ce côté, le clignotant perd en impact visuel. Je préfère aussi éviter les raccords rapides bas de gamme sur un réseau moderne: ils tiennent rarement bien aux vibrations, surtout sur un véhicule utilitaire ou routier.
Les règles de pose qui évitent les mauvaises surprises
Un bon câblage ne compense pas un mauvais emplacement. J’accorde beaucoup d’attention à la position du feu, à l’angle de visibilité et à la tenue mécanique. Sur un camion léger ou un fourgon, les vibrations, les projections d’eau et le sel de route font vite la différence entre un montage propre et une installation qui vieillit mal.
- Je cherche la symétrie: les deux côtés doivent raconter la même histoire visuelle.
- Je garde une vraie marge avec la calandre, le pare-chocs et les éléments qui masquent le faisceau.
- Je laisse respirer le faisceau pour éviter les contraintes quand la cabine bouge, quand le capot s’ouvre ou quand le véhicule encaisse les vibrations.
- Je protège les zones exposées avec un passage de câble propre et des connexions étanches, idéalement de type IP67 ou équivalent.
- Je fais attention à la température: un feu LED n’aime ni la surchauffe, ni la proximité d’une zone qui accumule la boue et l’humidité.

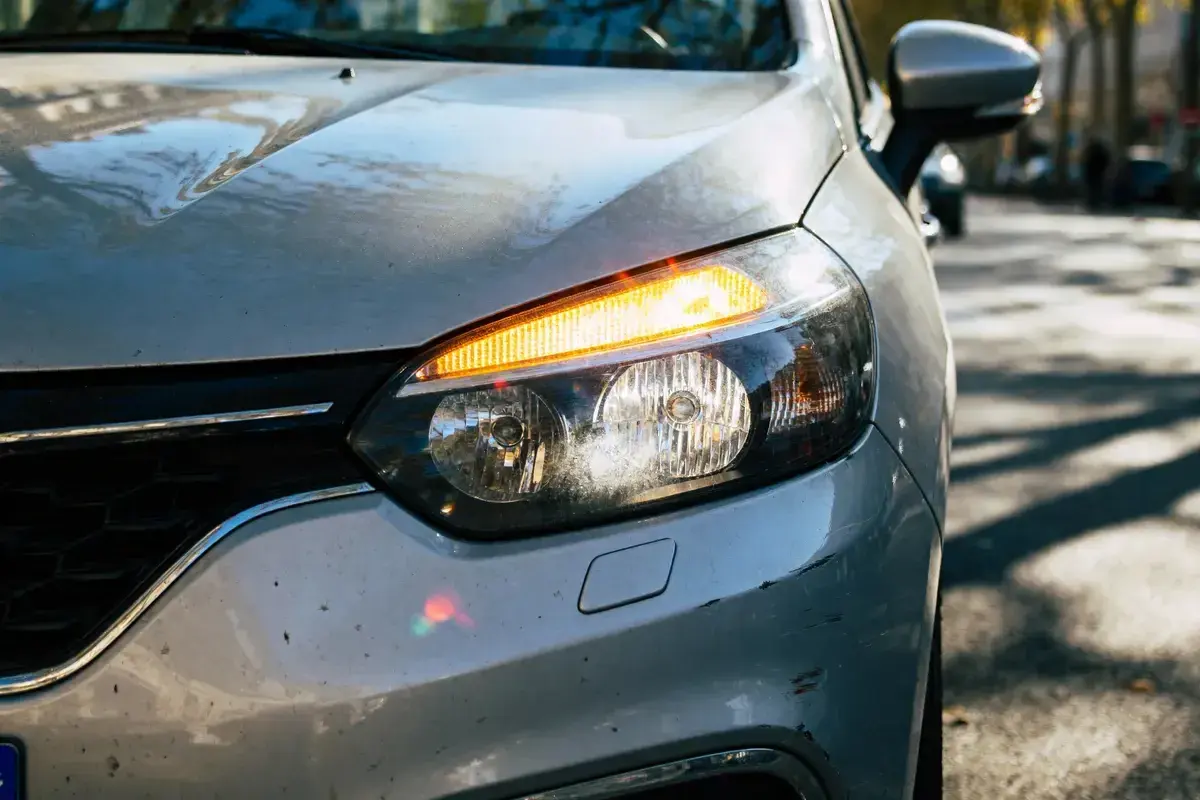

Je reste également attentif au contraste visuel. Le feu diurne doit rester distinct du clignotant, même en plein jour. C’est précisément pour cela que le règlement exige une gestion claire du côté qui clignote. Cette logique de pose me mène naturellement aux erreurs les plus fréquentes et au budget réel d’un montage propre.
Erreurs fréquentes et budget réaliste
Je vois souvent les mêmes fautes revenir. La première consiste à brancher le DRL sur un circuit de veilleuse ou de position sans logique de coupure: le feu reste alors allumé au mauvais moment et brouille la lecture du clignotant. La deuxième erreur, très courante, c’est le montage 12 V sur un véhicule 24 V, surtout sur certains utilitaires et poids lourds. La troisième, c’est l’absence de protection contre l’humidité, qui finit par oxyder les contacts et créer des faux positifs ou des pannes intermittentes.
| Poste | Budget indicatif | Ce que je vérifie |
|---|---|---|
| Kit homologué DRL + clignotant | 50 à 250 € | Marquage, compatibilité tension, qualité du module |
| Faisceau, relais, fusibles, connectique | 15 à 50 € | Étanchéité, section des câbles, qualité des raccords |
| Main-d’œuvre en atelier | 80 à 250 € | Temps de dépose, passage de faisceau, éventuel codage |
| Total réaliste | 150 à 500 € | Davantage sur un véhicule spécifique ou en 24 V |
Sur un montage plus complexe, je n’exclus pas un total au-delà de 600 €, surtout si le pare-chocs doit être déposé ou si l’électronique du véhicule exige une interface spécifique. Pour valider le travail, je termine toujours par la même séquence: DRL allumé au contact, DRL atténué ou éteint côté clignoté, clignotant lisible de jour, puis feux de détresse sans ambiguïté. Si l’une de ces étapes échoue, je considère que le montage n’est pas terminé.
Ce que je retiens pour un montage durable
Si je devais retenir une seule méthode, je partirais d’un kit homologué, d’une alimentation après contact et d’un module capable de couper ou d’atténuer le feu diurne du côté qui clignote. C’est moins spectaculaire qu’un branchement improvisé, mais c’est ce qui tient le mieux dans le temps et ce qui laisse une lecture claire de la manœuvre.
Sur un utilitaire ou un poids lourd léger, le vrai sujet n’est pas seulement l’esthétique. C’est la tension du réseau, l’étanchéité des connexions, la visibilité du signal et la conformité de l’ensemble. Si ces quatre points sont bons, le montage reste propre, lisible et facile à défendre en cas de contrôle.
