Le branchement d’une barre LED sur les pleins phares paraît simple sur le papier, mais le bon montage demande plus que deux fils et un interrupteur. Je détaille ici ce que je regarde en premier: la conformité du feu, le schéma de câblage, le choix des sections de câble et les réglages qui évitent l’éblouissement. Sur route ouverte, la différence entre un montage utile et un montage fragile tient souvent à des détails très concrets.
Les points à garder en tête avant de commencer
- Une barre LED de route ne se câble pas comme un simple projecteur de travail.
- Le relais prend la puissance depuis la batterie; les pleins phares ne servent qu’à envoyer l’ordre d’allumage.
- Le fusible doit être placé près de la batterie pour protéger le circuit en cas de court-circuit.
- Sur un véhicule multiplexé, je évite de ponter un fil de phare au hasard sans interface adaptée.
- Un bon réglage compte autant que le câblage: une barre trop haute devient vite pénible, voire discutable sur route.
Ce que la réglementation française autorise vraiment
Je sépare toujours deux cas. D’un côté, la barre LED homologuée comme feu de route auxiliaire; de l’autre, le projecteur de travail, utile hors route mais beaucoup plus délicat dès qu’on parle voie ouverte. Le Code de la route, tel qu’il est repris sur Légifrance, fixe un repère simple: les feux de route doivent permettre d’éclairer efficacement la route sur 100 mètres.
Dans l’esprit des textes UNECE sur l’éclairage, un feu de route auxiliaire de classe RA sert à compléter les pleins phares, pas à fonctionner seul comme un éclairage permanent. En pratique, je retiens trois règles simples:
- si la barre est destinée à la route, je cherche une homologation adaptée à cette fonction;
- si c’est un feu de travail, je le réserve à un usage hors voie ouverte;
- je fais en sorte que l’allumage suive le plein phare, avec extinction automatique quand les feux de route tombent.
Autrement dit, un montage propre n’est pas seulement une question de faisceau électrique. Il doit aussi rester cohérent avec la fonction du feu et avec la manière dont le véhicule est censé rouler. Une fois ce cadre posé, le vrai choix devient celui de la barre elle-même.
Choisir une barre LED adaptée au plein phare
Je ne regarde pas d’abord la puissance affichée, je regarde le type de faisceau. Pour un montage sur les pleins phares, un faisceau spot ou combo est en général plus utile qu’un faisceau flood trop large, qui éclaire beaucoup à courte distance mais apporte moins de portée. Sur route, surtout en camion, le bon compromis vaut souvent mieux qu’une barre très puissante mais mal dessinée.| Puissance indicative | Intensité approximative en 12 V | Usage conseillé | Mon avis |
|---|---|---|---|
| 60 à 100 W | 5 à 8 A | Véhicule léger, besoin occasionnel | Simple à intégrer, mais la portée reste limitée |
| 120 à 180 W | 10 à 15 A | Route, campagne, petit camion, usage polyvalent | Souvent le meilleur équilibre entre lumière, chauffe et consommation |
| 200 à 300 W | 15 à 25 A | Camion, longue distance, conduite nocturne intensive | Très efficace si l’installation suit, mais plus exigeant en câblage et en fixation |
Sur un réseau 24 V, l’intensité baisse à puissance égale, mais je ne me contente jamais de ce seul calcul: la longueur du câble, la qualité de la masse et le type de connecteur comptent autant. Côté finition, je privilégie un boîtier en aluminium, un indice de protection au moins IP67 et, si le véhicule voit souvent la pluie ou le lavage haute pression, un niveau encore plus robuste. En 2026, sur le marché français, je vois souvent des barres correctes entre 150 et 350 €, avec des modèles haut de gamme qui montent bien plus haut.
Le choix du feu conditionne ensuite tout le budget, et c’est là qu’il vaut mieux être lucide avant de sortir les outils.
Le budget réaliste d’un montage propre
Un montage sérieux ne coûte pas seulement le prix de la rampe. Si je fais le calcul complet, je prends en compte la barre, le faisceau relais, les supports, la connectique étanche et, parfois, la main-d’œuvre si je ne fais pas la pose moi-même. Pour donner un ordre de grandeur utile, voici ce que je vois le plus souvent.
| Poste | Prix courant | Commentaire |
|---|---|---|
| Barre LED homologuée ou de bonne qualité | 150 à 350 € | Le cœur du budget, avec de fortes variations selon la portée et la marque |
| Kit relais / fusible / interrupteur | 20 à 40 € | À ne pas négliger; un kit basique trop léger crée vite des faiblesses |
| Supports, gaine, cosses, connectique étanche | 15 à 40 € | Le petit poste qui fait souvent la différence sur la durée |
| Main-d’œuvre en atelier | 100 à 250 € | Variable selon le véhicule, l’accessibilité et le niveau de finition attendu |
En DIY, je considère qu’un montage propre revient souvent entre 185 et 430 € selon la rampe choisie. Si l’on part sur un modèle très robuste, avec vrai faisceau de qualité et finition camion, le total grimpe vite. À l’inverse, une barre très bon marché économise peu au final si elle chauffe, prend l’eau ou impose de tout reprendre six mois plus tard.
Le budget est vite clair quand on sait ce qu’on veut, mais le branchement lui-même mérite un schéma propre, pas un assemblage improvisé.

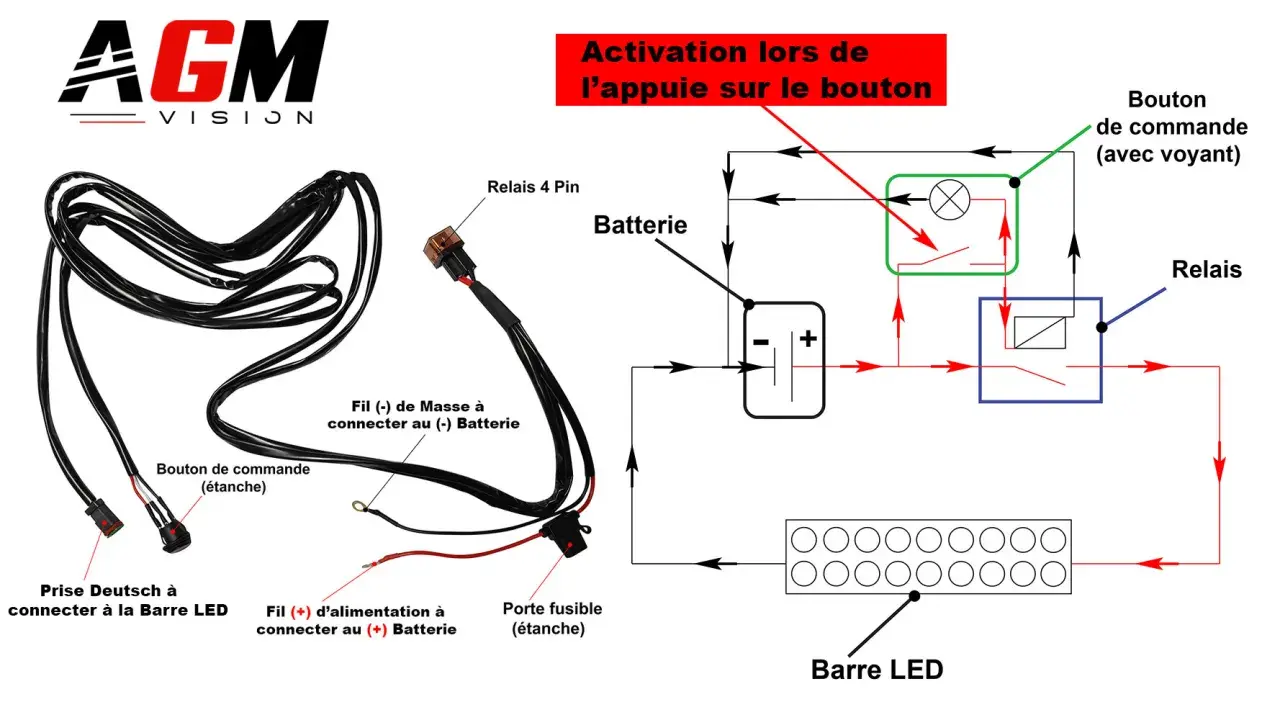

Le schéma de câblage qui évite les erreurs
Le principe est simple: le courant fort vient de la batterie, et le signal des pleins phares ne sert qu’à commander la bobine d’un relais. C’est la différence entre un montage fiable et un montage qui charge inutilement le circuit d’origine. Je n’alimente jamais une barre LED sérieuse directement depuis le fil des phares.
| Élément | Rôle | Ce que je recommande |
|---|---|---|
| + batterie | Alimente la barre | Passage par fusible au plus près de la source |
| Relais 30/40 A | Commute la puissance | Indispensable dès qu’on dépasse un petit projecteur |
| Fusible | Protège le circuit | Choisi selon l’intensité réelle, jamais “au hasard” |
| Signal plein phare | Commande le relais | Faible courant seulement, via l’excitation de la bobine |
| Masse | Retour de courant | Courte, propre, sur métal nu et protégé de la corrosion |
Pour dimensionner le fusible, je pars de l’intensité réelle. Une barre de 180 W en 12 V tire environ 13 A; je vais donc souvent vers un fusible de 15 ou 20 A selon la longueur de câble et la marge voulue. En 24 V, la même puissance tire environ deux fois moins de courant, mais la logique de protection reste la même. En pratique, j’utilise souvent 1,5 mm² pour un petit faisceau de commande, 2,5 mm² pour un montage intermédiaire, et 4 mm² quand la puissance ou la longueur commencent à monter sérieusement.
Si je veux un interrupteur d’arrêt manuel, je le place sur le circuit de commande du relais, pas sur la ligne de puissance. C’est beaucoup plus propre, et cela évite de faire circuler un gros courant dans l’habitacle ou derrière le tableau de bord. Une fois le schéma validé, je peux passer à la pose elle-même.
Les étapes de pose, du support au test final
Je procède toujours dans le même ordre pour éviter les reprises inutiles. Sur un camion ou un véhicule de route, l’improvisation coûte vite plus cher qu’un montage méthodique.- Je débranche la batterie avant de toucher au faisceau.
- Je choisis l’emplacement en vérifiant qu’aucun capteur, radiateur, intercooler ou faisceau d’origine ne sera gêné derrière le pare-chocs ou la calandre.
- Je fixe la barre sur des supports rigides, avec une visserie adaptée aux vibrations.
- Je fais passer les câbles dans une gaine et j’utilise un passe-fil propre à travers la cloison ou la face avant.
- Je pose le fusible près de la batterie et je monte le relais dans une zone protégée de l’eau directe.

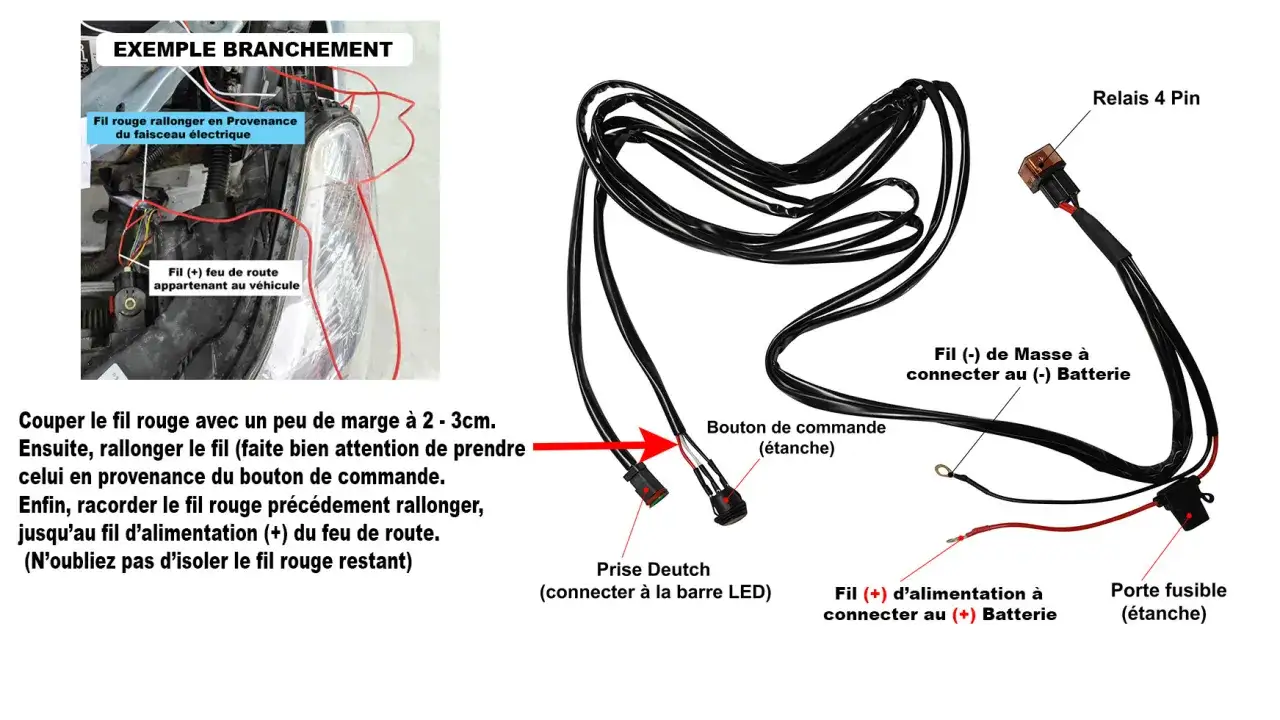

- Je raccorde le signal des pleins phares à la bobine du relais, pas à la barre elle-même.
- Je soigne les masses et je protège chaque connexion avec gaine thermorétractable ou connecteur étanche.
- Je teste le tout moteur tournant, puis je vérifie que l’allumage et l’extinction suivent bien les pleins phares.
Je préfère en général une pose basse et centrée, surtout sur route. Le toit peut sembler pratique, mais il augmente vite le risque d’éblouissement et complique la lecture du faisceau. Quand la pose est terminée, je ne ferme jamais le dossier avant un contrôle plus réaliste sur le terrain.
Sur les camions et les véhicules multiplexés, je ne câblerais pas pareil
Sur un véhicule récent, le plein phare n’est pas toujours un simple +12 V disponible à l’ancienne. Le réseau peut être multiplexé, surveillé par calculateur ou piloté d’une façon qui supporte mal les piquages sauvages. Sur un camion 24 V, j’ajoute encore une contrainte: tout ce qui est relai, fusible et barre doit être pensé pour la bonne tension dès le départ.
Dans ce cas, je fais très attention à quatre points:
- je ne me repique pas sur un fil CAN ou sur un faisceau d’origine sans schéma clair;
- je n’utilise pas de connecteur “rapide” qui mord l’isolant et finit par oxydation ou faux contact;
- je vérifie que le relais et la rampe acceptent bien la tension du véhicule, surtout en 24 V;
- je privilégie les sorties auxiliaires prévues par le constructeur ou un module d’interface propre.
Sur les véhicules de travail, la vibration, le sel, la boue et les lavages répétés font autant de dégâts que le courant lui-même. C’est pour cela que je favorise les faisceaux gainés, les connecteurs étanches et les points d’ancrage protégés. Une fois ces pièges évités, il reste l’ultime étape que beaucoup bâclent encore: le réglage.
Réglage, essais et erreurs que je vois le plus souvent
Le bon montage ne se juge pas seulement à l’allumage. Je teste toujours la barre sur un sol plat, face à un mur ou à une porte de garage, à une distance d’environ 10 à 15 mètres. L’idée n’est pas de chercher le faisceau le plus haut possible, mais un éclairage utile qui complète les pleins phares sans projeter trop d’énergie au mauvais endroit.
- Barre trop haute : elle éclaire loin, mais gêne vite les autres usagers.
- Fusible trop éloigné : il protège moins bien le circuit en cas de court-circuit.
- Section de câble trop faible : la chute de tension devient visible, surtout sur les longues longueurs.
- Masse mal reprise : la barre peut scintiller, chauffer ou refuser de s’allumer correctement.
- Barre non étanche : le premier hiver ou le premier lavage appuyé révèle le défaut.
Quand je mesure une chute de tension qui commence à dépasser 0,5 à 0,7 V sur un montage 12 V, je considère qu’il faut déjà corriger quelque chose: câble, masse, connecteur ou longueur de ligne. Je contrôle aussi que la barre s’éteint bien dès que les feux de route tombent, et qu’aucun retour de courant ne vient perturber le reste de l’éclairage. Ce sont des vérifications simples, mais elles évitent des heures de recherche de panne plus tard.
Ce que je vérifie avant de reprendre la route de nuit
Avant de considérer le travail terminé, je refais toujours un contrôle rapide après quelques minutes d’allumage. Si le relais chauffe anormalement, si le faisceau tire d’un côté ou si un support vibre visiblement, je corrige immédiatement. Sur un véhicule qui roule souvent de nuit, je préfère un montage un peu moins spectaculaire mais parfaitement stable à une rampe très puissante qui fatigue le reste de l’installation.
Je regarde ensuite trois choses très concrètes: la symétrie de la barre, la propreté du routage des câbles et la cohérence du déclenchement avec les pleins phares. Après un premier trajet, je repasse aussi sur les fixations et l’étanchéité des passages de câble, surtout si le véhicule a pris de la pluie, des vibrations ou un lavage appuyé. C’est souvent à ce moment-là que l’on voit si le montage a été pensé pour durer, ou seulement pour fonctionner au premier essai.
Si je devais résumer ma méthode, je dirais ceci: je choisis une barre LED homologuée et adaptée à l’usage, je la fais travailler avec un relais et un fusible correctement dimensionnés, puis je règle l’ensemble comme un vrai éclairage de route. C’est ce trio qui fait la différence entre un ajout utile et une installation que l’on finit par démonter. Pour un camion ou un véhicule routier, c’est aussi ce qui donne un résultat propre, fiable et défendable dans la durée.
