Brancher LED - Le guide complet pour éviter les erreurs courantes

Brancher des LED paraît simple tant qu’on reste dans l’abstrait. En pratique, il faut choisir la bonne tension, dimensionner l’alimentation, respecter la polarité et garder un œil sur les règles électriques françaises. Je détaille ici comment brancher des led proprement, sans surchauffe, sans chute de tension inutile et sans mauvaise surprise, que ce soit dans une maison, une salle d’eau ou à bord d’un camion.

Choisir la bonne tension avant de raccorder les fils

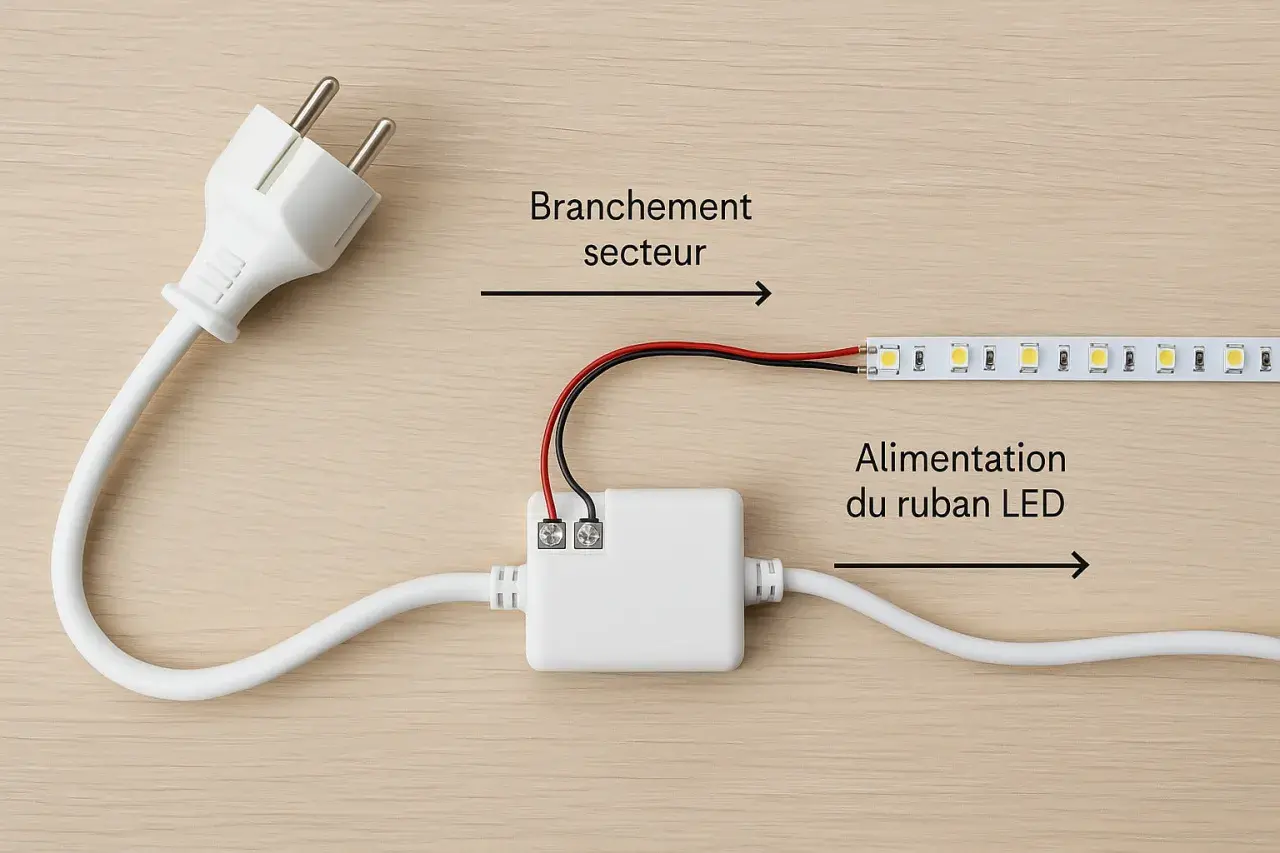

Avant de tirer le moindre câble, je commence toujours par une question simple : s’agit-il d’un luminaire LED en 230 V, d’un ruban en 12 V ou d’un montage en 24 V ? Cette distinction change tout. Un spot plafond se raccorde comme un point lumineux classique, alors qu’un ruban LED a presque toujours besoin d’un driver, c’est-à-dire d’une alimentation qui convertit le 230 V en basse tension continue.

La règle qui m’aide le plus est celle-ci : plus la tension est basse, plus le courant circule fort pour une même puissance. C’est là que la chute de tension devient visible. Concrètement, un ruban de 72 W consomme 6 A en 12 V, mais seulement 3 A en 24 V. C’est l’une des raisons pour lesquelles je privilégie souvent le 24 V dès qu’il faut éclairer une longueur un peu sérieuse.

Dans le doute, je pars toujours du produit lui-même et pas d’une habitude de chantier. Un ruban, un spot, un bandeau sous meuble ou un éclairage embarqué n’ont pas les mêmes contraintes. Cette lecture préalable évite la moitié des erreurs de câblage, et elle prépare la suite : le dimensionnement de l’alimentation.

Préparer l’alimentation et le câblage sans improviser

Pour dimensionner correctement le driver, je pars de la puissance totale. La formule est simple : P = U × I. Si un ruban consomme 14,4 W/m sur 5 m, on obtient 72 W. En 12 V, cela représente 6 A ; en 24 V, 3 A. Je ne choisis jamais une alimentation pile à la limite : je garde une marge d’au moins 20 %, donc ici une alimentation de 90 W ou 100 W est plus cohérente qu’un modèle de 75 W.

Côté câbles, je distingue toujours la partie 230 V et la partie basse tension. En habitat, la norme de référence est la NF C 15-100. Comme le rappelle Legrand, elle encadre les installations neuves, les extensions et les rénovations totales. Pour un circuit d’éclairage, le cadre courant reste du 1,5 mm² protégé par un disjoncteur 16 A, avec un maximum de 8 points lumineux par circuit. Cette règle concerne le réseau domestique, pas la sortie basse tension du driver.

Je m’appuie ensuite sur du matériel propre : bornes de connexion adaptées, gaine thermorétractable, serre-câbles et, si nécessaire, boîte de dérivation accessible. Le ruban isolant seul ne me suffit pas pour un montage durable. Quand un câble doit traverser une zone vibrante ou un passage de meuble, je prévois aussi une fixation mécanique pour éviter qu’un fil ne travaille à la longue.

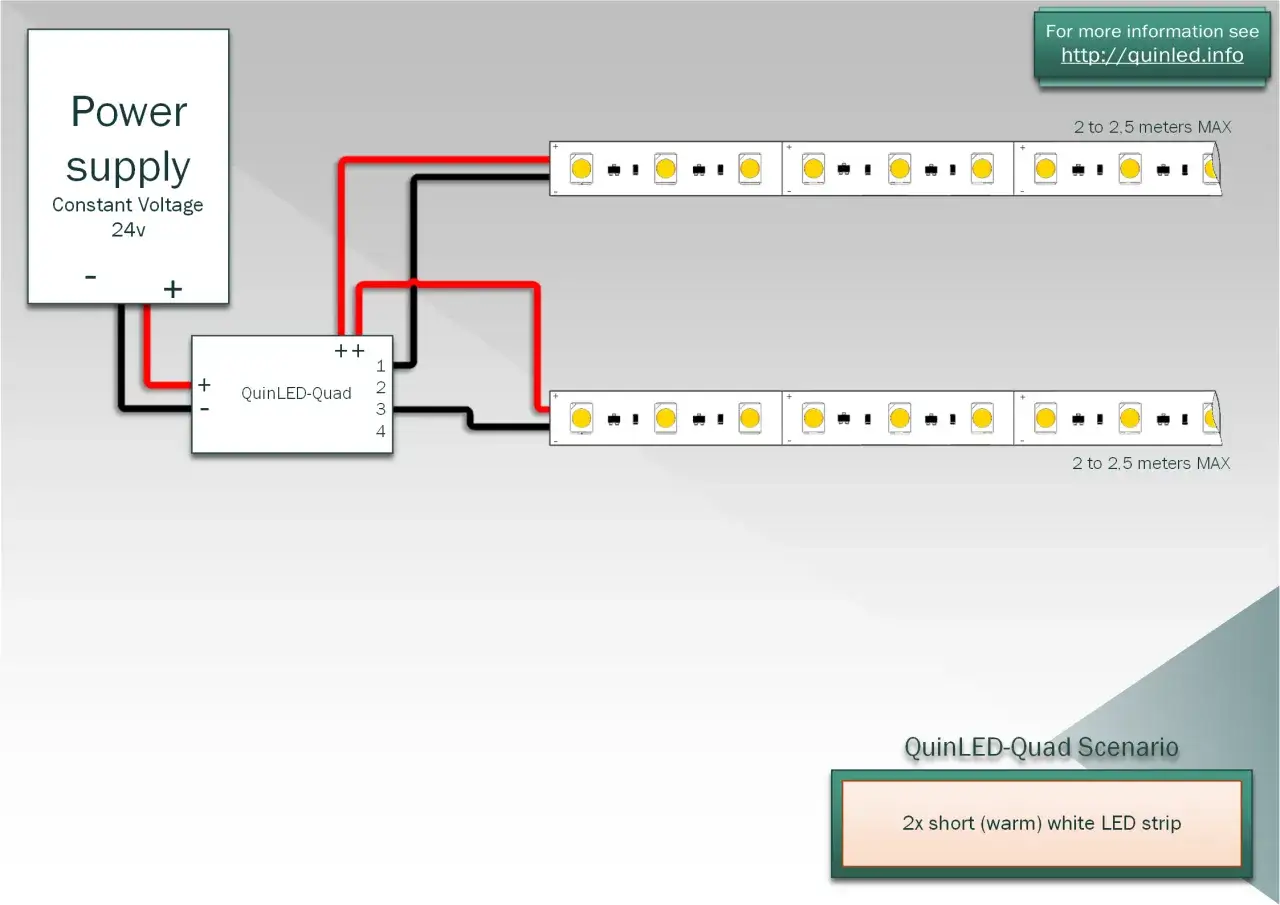

Brancher un ruban LED 12 V ou 24 V sans erreur

Le branchement d’un ruban LED est souvent propre sur le papier et raté dans les faits parce qu’on néglige trois points : la polarité, la longueur utile et le point d’injection de puissance. Je procède toujours dans cet ordre : je repère les repères de coupe, je vérifie le sens du + et du -, puis je décide si le ruban sera alimenté par une seule extrémité ou par plusieurs points.

1. Je coupe le ruban uniquement sur les marques prévues par le fabricant.
2. Je raccorde les fils sur les bornes en respectant strictement la polarité.
3. Je teste le ruban avant de le coller définitivement.
4. Si la ligne est longue, j’alimente aussi le milieu ou l’autre extrémité pour réduire la chute de tension.
5. Je ne mets jamais deux alimentations incompatibles sur le même segment.

Sur les montages simples, une alimentation centrée suffit. Sur les longues lignes, je préfère alimenter en parallèle plutôt que de faire circuler tout le courant d’un seul côté. C’est une différence très concrète : le ruban reste homogène en luminosité et la fin de ligne ne devient pas plus jaune ou plus faible que le début. C’est souvent là qu’on voit la différence entre un bricolage fonctionnel et une installation propre.

Pour les rubans RGB ou RGBW, je vérifie aussi la compatibilité du contrôleur. Chaque canal doit correspondre au bon retour, sinon les couleurs deviennent incohérentes ou le ruban se comporte de façon erratique. Je ne considère pas ce type de montage comme plus compliqué, seulement plus sensible à l’ordre des connexions. Le bon réflexe reste le même : lire le schéma du produit avant de brancher quoi que ce soit.

Respecter les règles françaises dans la maison et les zones humides

En France, la NF C 15-100 reste la base de référence pour les installations électriques basse tension. Cela compte pour les circuits d’éclairage, mais aussi pour les rénovations qui touchent à l’installation existante. En pratique, cela veut dire que le branchement d’une LED fixe ne se traite pas comme une simple rallonge décorative : on protège le circuit, on choisit la bonne section de conducteur et on adapte l’appareillage à l’usage réel.

Dans une salle de bains, je suis encore plus strict. Promotelec rappelle qu’en volume 2, un luminaire doit afficher au minimum un IP44. Plus on se rapproche des projections d’eau, plus l’indice de protection doit monter. Je recommande volontiers du IP65 pour les zones très exposées ou les montages où l’humidité et les condensations reviennent souvent. La tension compte, mais l’étanchéité compte autant.

• 1,5 mm² et 16 A restent la base d’un circuit d’éclairage domestique classique.
• Les disjoncteurs sont la protection normale de ce type de circuit.
• Un interrupteur différentiel 30 mA apporte la protection attendue sur les circuits concernés.
• En zone humide, je privilégie des luminaires adaptés au volume et à l’environnement réel.
• En extérieur, je choisis des câbles et des boîtiers qui résistent à l’eau, aux UV et aux mouvements thermiques.

Le point à ne pas perdre de vue, c’est que la partie 230 V et la partie basse tension ne se raisonnent pas pareil. Un ruban 12 V peut être très sûr côté usage, mais son alimentation secteur, elle, doit rester irréprochable. Si le montage doit aller dans une salle d’eau ou près d’un point d’eau, je fais preuve d’une prudence plus élevée encore que pour un éclairage de salon.

Quand l’éclairage se fait à bord d’un camion ou d’une cellule

Le contexte change nettement dès qu’on parle d’un camion, d’une cellule aménagée ou d’un véhicule utilitaire. Ici, on travaille le plus souvent en 12 V ou 24 V DC, directement sur la batterie ou sur un réseau embarqué déjà prévu pour cet usage. Je déconseille de raisonner comme dans une maison : on ne mélange pas les habitudes du 230 V domestique avec les contraintes de vibration, de mouvement et de consommation d’un véhicule.

Sur un montage embarqué, je garde trois priorités en tête : le bon calibre de fusible, la qualité des connexions et la tenue mécanique. Le fusible doit protéger le circuit le plus près possible de la source d’énergie, le câblage doit être assez robuste pour éviter l’échauffement, et chaque connexion doit résister aux vibrations. Une cosse mal sertie finit toujours par se rappeler au conducteur au pire moment.

• Je choisis la même tension que le réseau du véhicule, sans conversion inutile.
• Je protège chaque départ par un fusible adapté à la charge réelle.
• Je fixe les câbles pour qu’ils ne frottent ni sur la tôle ni sur des arêtes coupantes.
• Je garde les alimentations, drivers et contrôleurs accessibles pour l’entretien.
• Si j’ajoute un circuit 230 V via onduleur ou branchement externe, je l’isole clairement du réseau DC.

Dans un camion, un éclairage LED bien branché change le confort de vie à bord, mais il faut penser comme un électrotechnicien, pas comme un simple bricoleur. Le montage doit rester lisible, démontable et protégé, surtout si l’on veut éviter les faux contacts après quelques milliers de kilomètres.

Les erreurs qui font chauffer un montage LED

Quand une installation LED clignote, chauffe ou perd en intensité, je retrouve presque toujours l’une de ces erreurs. Le problème n’est pas le LED lui-même, mais le dimensionnement ou la manière de raccorder l’ensemble. Une bonne installation n’a rien d’exotique : elle est simplement cohérente de bout en bout.

Je vois souvent aussi des montages où l’on a voulu économiser sur les connecteurs. C’est une mauvaise économie : un contact médiocre crée de la résistance, donc de la chaleur. Sur une LED, la chaleur ne se voit pas toujours tout de suite, mais elle raccourcit la durée de vie et finit par provoquer des défauts que l’on attribue à tort au ruban lui-même.

Les derniers contrôles qui évitent une panne dès la première soirée

Avant de refermer un plafond, un cache ou une baie technique, je fais toujours une vérification en conditions réelles. Le ruban doit rester uniforme sur toute sa longueur, le luminaire doit s’allumer sans délai, et l’alimentation ne doit ni vibrer ni chauffer anormalement après quelques minutes. C’est le moment de repérer un faux contact, pas après la pose définitive.

• Je contrôle l’intensité lumineuse au début et à la fin de la ligne.
• Je touche prudemment le driver après quelques minutes pour vérifier qu’il ne surchauffe pas.
• Je teste l’allumage avec le variateur, s’il y en a un.
• Je vérifie que les câbles ne sont ni pincés ni tendus.
• Je laisse l’alimentation accessible pour une future maintenance.

Mon test final est simple : si l’éclairage est stable, silencieux, homogène et correctement protégé, le branchement est bon. À partir de là, je sais que l’installation tiendra mieux dans le temps, qu’elle soit posée dans une maison, une salle d’eau ou un aménagement de camion. C’est cette rigueur, plus que le type de LED choisi, qui fait la différence entre un montage provisoire et un éclairage fiable.
