Raccorder un éclairage ne consiste pas seulement à relier deux fils. Il faut choisir le bon schéma, respecter la NF C 15-100, sécuriser la coupure et garder une installation facile à dépanner plus tard. Que ce soit pour une pièce de vie, un garage ou un local technique, je privilégie toujours un montage lisible, protégé et simple à maintenir.
Les repères à garder avant de raccorder un éclairage
- En France, un circuit d’éclairage se câble en général en 1,5 mm² et se protège par un disjoncteur 16 A maximum.
- Un même circuit ne doit pas dépasser 8 points lumineux.
- Dans le neuf et la rénovation totale, le DCL est la solution de référence pour raccorder un luminaire de plafond.
- Avant toute intervention, je coupe au tableau et je vérifie l’absence de tension avec un VAT (vérificateur d’absence de tension).
- En extérieur, il faut une protection adaptée à l’humidité, avec un différentiel 30 mA et un indice IP cohérent avec l’exposition.
Les règles à connaître avant de toucher au circuit
En 2026, je m’appuie sur la version 2024 de la NF C 15-100, devenue la base de référence pour les installations neuves et les rénovations totales. Pour l’éclairage, les trois points qui comptent vraiment sont simples à retenir : 1,5 mm² minimum, 16 A maximum au tableau, et 8 points lumineux au plus par circuit.
Je garde aussi en tête un principe que beaucoup sous-estiment : la terre doit rester présente dans le circuit, même si le luminaire final n’en a pas toujours besoin. Sur un appareil de classe II, on ne raccorde pas le conducteur de protection au luminaire, mais on ne supprime pas pour autant la sécurité du circuit. C’est une nuance importante, surtout quand on remplace un ancien plafonnier par un modèle plus moderne.
Pour un éclairage extérieur, la logique change un peu. Le circuit doit être pensé pour résister à l’humidité, à la poussière et aux écarts de température, avec une protection différentielle à haute sensibilité de 30 mA et un indice de protection adapté, souvent IP44 à IP67 selon l’exposition. Une entrée de garage, une cour ou un atelier ouvert ne se traitent pas comme un séjour, et c’est précisément là que les erreurs coûtent le plus cher. Une fois ce cadre posé, on peut préparer l’intervention sans bricoler à l’aveugle.
Préparer le chantier sans improviser
Avant de raccorder quoi que ce soit, je commence par la sécurité. Je coupe le circuit au tableau, pas seulement à l’interrupteur, puis je contrôle l’absence de tension avec un VAT. C’est l’étape la plus banale sur le papier, mais c’est aussi celle qui évite les accidents les plus inutiles.
Ensuite, je prépare le matériel en fonction du cas réel, pas d’une liste générique. Pour un montage propre, il faut généralement :
- un tournevis isolé,
- une pince à dénuder,
- un coupe-fil,
- des bornes de connexion ou un bloc DCL,
- un luminaire compatible avec le support,
- et, si besoin, des fixations adaptées à la charge.
Je vérifie aussi la nature du luminaire. Un modèle de classe I doit être relié à la terre. Un modèle de classe II, lui, ne comporte pas de borne de terre et repose sur un double isolement. Dans un plafond technique, un garage ou une zone de maintenance, ce détail change vite la façon de raccorder et d’organiser les conducteurs. Quand tout est identifié avant l’ouverture, le montage devient beaucoup plus fluide.
Raccorder un point lumineux standard pas à pas
Pour un point lumineux simple, je procède toujours dans le même ordre. Cette méthode convient très bien à un plafonnier, à une applique intérieure ou à un luminaire suspendu sur DCL, à condition bien sûr de respecter la notice du fabricant.
Couper, ouvrir et identifier
Une fois le courant coupé, j’ouvre la boîte ou le DCL et j’identifie les conducteurs : bleu pour le neutre, phase en rouge, marron ou noir, et vert/jaune pour la terre. Si les couleurs ne sont pas conformes ou ont été reprises lors d’une ancienne rénovation, je ne me fie jamais au hasard. Je contrôle au besoin au testeur et je repère les fils avant de démonter quoi que ce soit.

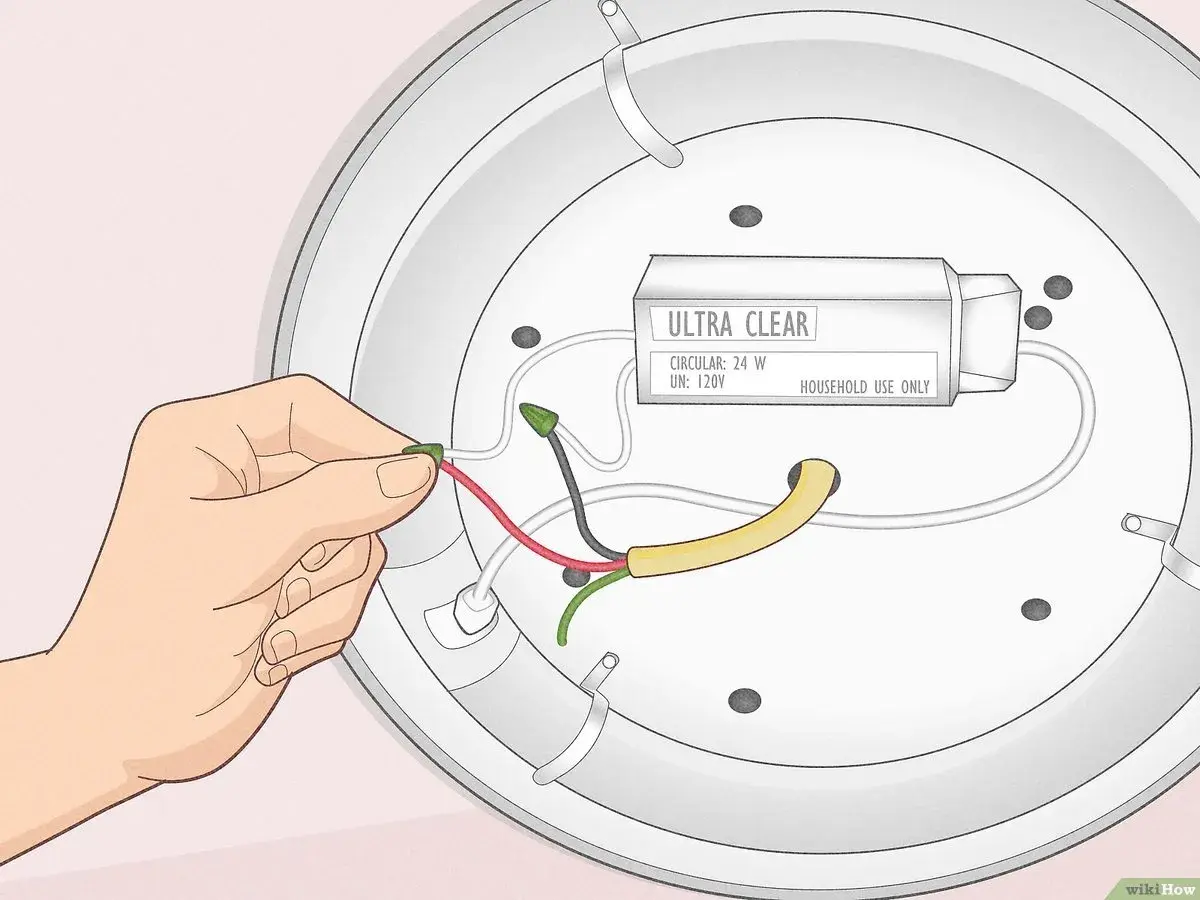

Faire le raccordement
Je dénude juste la longueur utile, sans laisser de cuivre apparent. Sur beaucoup de DCL, on est autour de 9 mm, mais je garde la règle simple suivante : la longueur de dénudage doit rester conforme au bornier utilisé. Le neutre va sur N, la phase sur L, et la terre sur la borne centrale ou dédiée si le luminaire est de classe I.
Je serre ensuite franchement, mais sans écraser le conducteur. Un serrage faible chauffe, un serrage brutal abîme le cuivre. C’est un point très concret : sur l’éclairage, les faux contacts se révèlent souvent par une panne intermittente, plus pénible qu’une panne franche.
Lire aussi : Phare LED clignote - La vraie panne et comment la réparer
Fixer et tester
Je termine par le maintien mécanique. Le câble doit être retenu par un serre-câble ou un dispositif prévu pour cela, surtout sur une suspension. Si le luminaire est lourd, la boîte de fixation doit être conçue pour reprendre la charge, et non seulement pour recevoir des fils. Après fermeture, je remets sous tension et je teste l’allumage plusieurs fois, y compris en manipulant l’interrupteur si le montage l’exige. Quand tout répond correctement, le travail n’est pas seulement fonctionnel, il est aussi propre et durable.
DCL, douille ou bornier selon le contexte
Le choix de la terminaison compte autant que le raccordement lui-même. En construction neuve ou en rénovation totale, le DCL reste la solution de référence pour raccorder un luminaire de plafond de manière sûre et démontable. Il simplifie le remplacement d’un appareil sans revenir sur toute l’installation, ce qui est très appréciable dans un logement, un atelier ou un local technique.
Il existe toutefois des cas où le DCL n’est pas la bonne réponse. Quand le luminaire intègre déjà son système de connexion, quand la géométrie du spot ne permet pas d’interposer une boîte, ou quand l’alimentation se fait en apparent, une autre solution peut être admise. En pratique :
- DCL encastré : idéal pour un plafond standard et un point de centre.
- DCL en saillie : utile quand l’encastrement est impossible, par exemple sur un plafond plein.
- Douille provisoire : adaptée à un chantier ou à un éclairage temporaire, pas à une finition durable.
- Bornier intégré au luminaire : pertinent quand l’appareil a été conçu pour cela dès l’origine.
Je conseille d’éviter la solution la plus “vite faite” si elle complique la maintenance derrière. Un branchement d’éclairage bien pensé est celui qu’on peut déposer, contrôler et remettre en service sans tout redémonter. C’est souvent là que se joue la vraie qualité d’une installation.
Choisir le bon schéma selon la pièce et l’usage
Je ne choisis pas le câblage d’après l’esthétique du luminaire, mais d’après l’usage réel de la zone. Un couloir de maison, une baie d’accès à un garage ou un atelier de maintenance n’appellent pas le même schéma qu’un simple plafonnier de chambre. Le tableau ci-dessous résume les cas les plus utiles.
| Situation | Schéma le plus pertinent | Intérêt concret | Point de vigilance |
|---|---|---|---|
| Pièce standard avec un seul accès | Interrupteur simple | Montage lisible et économique | Bien repérer la phase de commande et le retour lampe |
| Couloir, escalier, cabine ou passage fréquent | Va-et-vient | Allumage depuis deux points, plus pratique au quotidien | Les navettes doivent être identifiées sans ambiguïté |
| Grand local, atelier ou zone avec plusieurs accès | Télérupteur | Commande possible depuis plusieurs poussoirs | Le tableau devient plus technique, mais l’usage est plus souple |
| Extérieur exposé à l’humidité | Circuit dédié avec matériel étanche | Résistance à la pluie et meilleure tenue dans le temps | Respecter l’indice IP et la protection 30 mA |
| Luminaire provisoire de chantier | Douille temporaire | Permet les essais avant pose définitive | Ne pas confondre provisoire et installation finale |
Dans un espace comme un garage de poids lourd, un atelier ou une zone de contrôle, je trouve souvent le va-et-vient ou le télérupteur plus intelligents qu’un simple interrupteur. Le bon schéma n’est pas le plus sophistiqué, c’est celui qui colle au déplacement réel des personnes et à la fréquence d’usage.
Les erreurs qui créent les pannes et les non-conformités
Sur les raccordements d’éclairage, les mêmes erreurs reviennent sans cesse. Elles ne sautent pas toujours aux yeux au départ, mais elles finissent presque toujours par créer une panne, un échauffement ou une mise en sécurité inutile.
- Oublier de couper le courant au tableau et de vérifier l’absence de tension.
- Raccorder plus de 8 points lumineux sur un seul circuit.
- Utiliser une section inférieure à 1,5 mm² pour un circuit lumière.
- Monter un luminaire de classe I sans terre disponible.
- Serrer mal un conducteur ou laisser du cuivre apparent.
- Mélanger éclairage et charges qui n’ont rien à voir avec le circuit prévu.
- Installer un luminaire extérieur sans indice IP adapté.
- Fixer une suspension sur un support qui ne reprend pas la charge.
Je vois aussi souvent des installations “qui fonctionnent” mais restent pénibles à entretenir : boîtes mal fermées, fils trop courts, repérage absent, bornes difficilement accessibles. Le problème n’est pas seulement réglementaire. Le vrai coût apparaît quand il faut intervenir une deuxième fois, souvent dans un endroit moins pratique que la première fois. C’est pour cela que je préfère corriger tout de suite ce qui semble mineur.
Les détails que je vérifie avant de refermer le luminaire
Avant de remettre les caches et de considérer le travail comme terminé, je fais toujours le même contrôle rapide. Il prend peu de temps, mais il change beaucoup de choses sur la fiabilité réelle du montage.
- Le circuit est bien identifié au tableau.
- Le conducteur de protection est présent et correctement raccordé si l’appareil l’exige.
- Les bornes sont serrées sans excès et sans cuivre visible.
- Le câble est maintenu mécaniquement et ne force pas sur les connexions.
- Le luminaire correspond à l’environnement, surtout en extérieur ou en local humide.
- Le circuit ne dépasse pas ses limites de charge et de nombre de points.
Si un doute reste en place, je ne cherche pas à le masquer derrière un cache ou un test rapide. Sur l’éclairage, la bonne méthode est presque toujours la même : on prend quelques minutes de plus, on ferme proprement, et on s’assure que l’installation restera simple à vivre quand il faudra changer une lampe, ajouter une applique ou dépanner un contact. C’est cette rigueur discrète qui fait la différence entre un branchement correct et une installation vraiment sereine.
